4a-4
Montage du LÉNA CÉRAMIQUE
Avant toute chose, positionner le corps de chauffe du poêle LÉNA CÉRAMIQUE à sa place définitive, en prenant soin
de ne pas le saisir par les organes internes, mais par son carénage. Le montage des céramiques se fera seulement
après ce premier point.

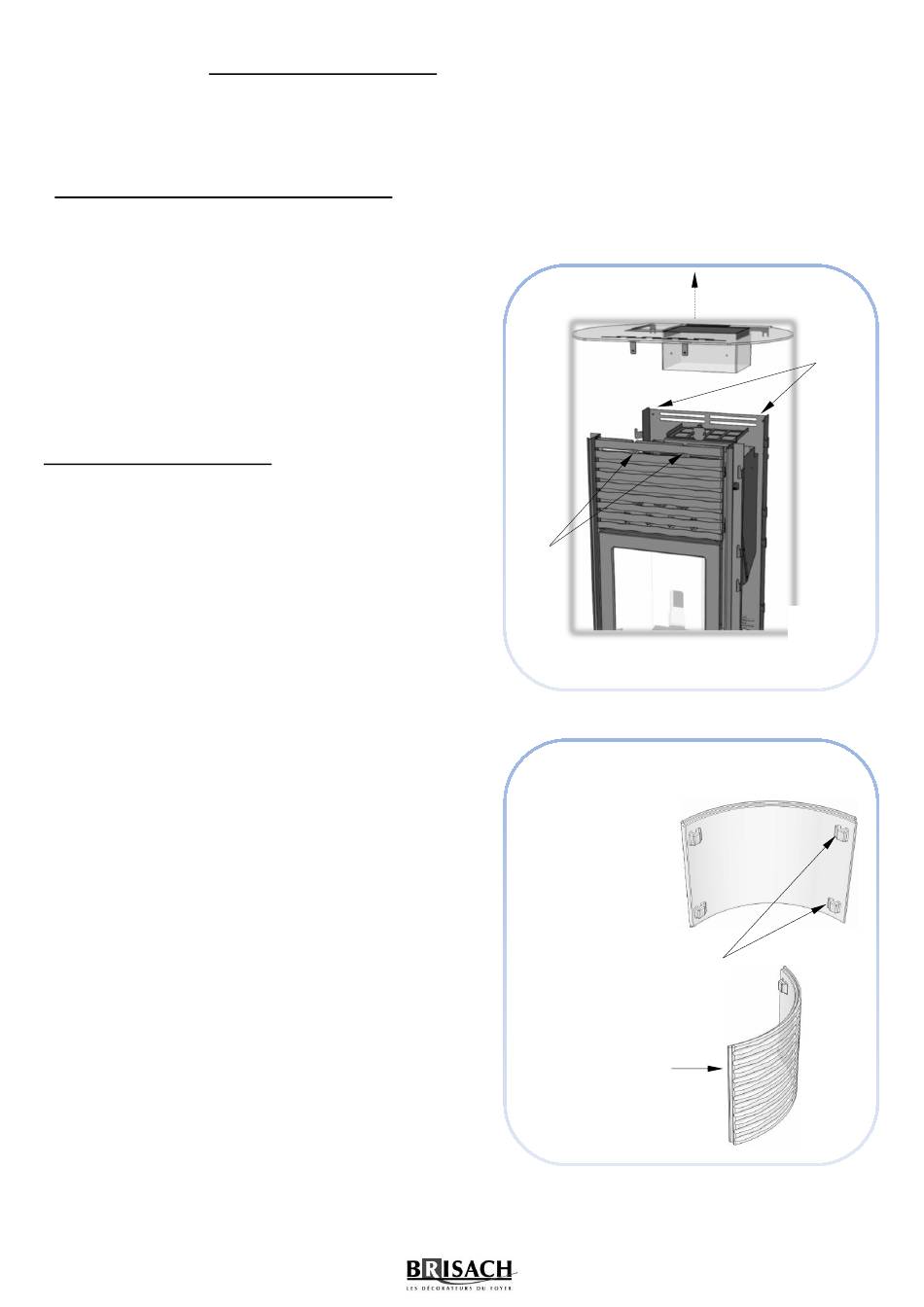

Etape 1 : Retirer l'ensemble plateau supérieur
Afin de pouvoir empiler les éléments céramiques, l'ensemble du plateau supérieur doit être retiré. Il viendra coiffer les
céramiques en fin de montage, Fig.1.
Dévisser légèrement les fixations à l'avant du poêle,
sans les enlever. (1)
Faire de même pour les 2 fixations à l'arrière du
poêle. (2)
Déposer l'ensemble du plateau supérieur. (3)
Etape 2 : Pose des céramiques
Approcher le colis des céramiques, et le déballer à
proximité du poêle.
Repérer les panneaux céramiques :
Les
panneaux
identiques, ont un sens de pose sur le poêle. Les
panneaux sont feuillurés, Fig.2 dans le sens de
l'empilement, mais également sur leur face avant. Ils
viennent s'insérer à l'intérieur du montant métallique
à coté de la porte.
Débuter la pose par les panneaux céramiques du
bas, puis empiler les autres. Les panneaux
céramiques s'insèrent dans des pattes de centrage
disposées sur les montants métalliques fixés sur les
flancs du corps de chauffe du poêle. Avant de
passer au rang supérieur, s'assurer que le panneau
est bien plaqué sur les montants. Ce réglage peut
s'obtenir en pliant légèrement les pattes métalliques
vers l'avant ou vers l'arrière de manière à supprimer
tout jeu pouvant survenir entre ces pièces. Le
panneau posé ne doit plus bouger, avant de
passer au suivant.
Insérer les panneaux céramiques du bas. Privilégier
le montage et le visuel des faces avants des
panneaux, avec des emboîtages réguliers, et
conserver cet alignement jusqu'au dernier rang du
haut.
Dans l'éventualité d'une correction de jeu plus
importante entre les céramiques, il est possible
d'ajuster les montants de structure par leurs points
de fixations.
céramiques,
bien
que
NOT SWEDEN_LÉNA_LÉNA CERAMIQUE F 17/1
(1)
tous
Démontage du plateau supérieur
Céramiques de LÉNA CÉRAMIQUE
Fig.2
Plots de maintien
Feuillure dans le
sens de la face avant
du poêle
(3)
(2)
Fig.1
Page 15 / 36
