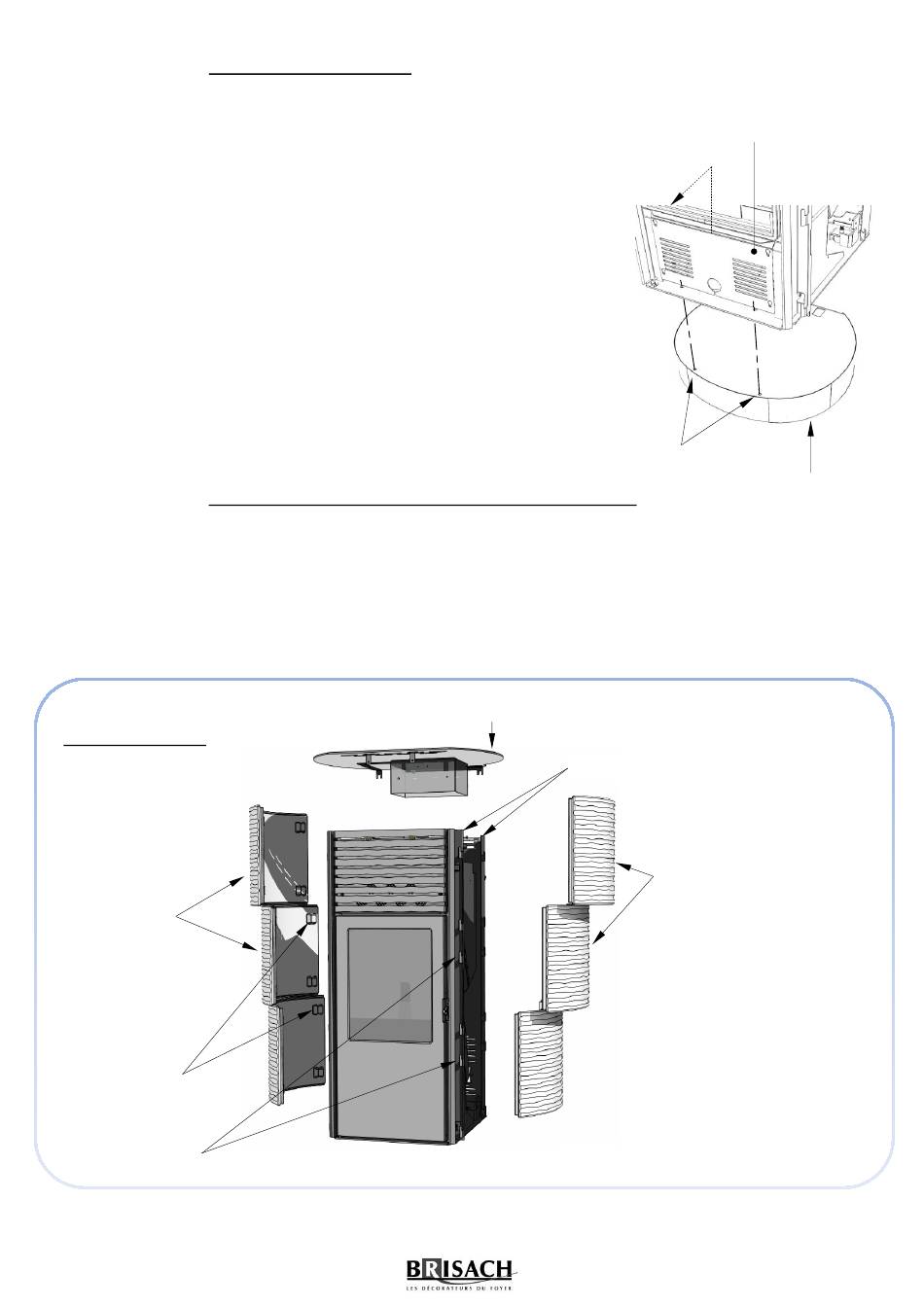

Montage de l'option PODIUM (pour les poêles LÉNA et LÉNA CÉRAMIQUE)
4a-2
Si l'option PODIUM n'a pas été retenue, passer au paragraphe suivant.
Le colis de l'option PODIUM est composé de :
1 PODIUM
2 ensembles de fixations du PODIUM (LÉNA/LÉNA CÉRAMIQUE)
4 pieds réglables en hauteur
1) Visser les 4 pieds réglables à la structure du PODIUM à la hauteur désirée,
mais de manière à pouvoir atteindre l'empreinte de l'écrou de réglage des
pieds avec une clé plate de 17 mm.
2) Positionner le PODIUM au sol, à son emplacement, et régler son niveau.
3) Ôter le panneau frontal de fermeture du poêle, en dévissant légèrement les 4
vis, puis en le faisant glisser vers le haut.
4) Placer le poêle sur son PODIUM en prenant soin de le saisir par le corps de
chauffe (pas par le réservoir), et aligner les 2 points de fixations de la face
avant du PODIUM avec celles du poêle (trous de fixations à la palette).
5) Brider l'ensemble par ces 2 points de fixations avec la visserie fournie.
6) Repositionner le panneau frontal de fermeture.
4a-3
Principe de montage des céramiques sur LÉNA CÉRAMIQUE
Le kit céramique du LÉNA CÉRAMIQUE est composé de 6 panneaux décor en céramique très résistante. Chaque côté
du poêle est habillé par 3 panneaux. Un soin particulier a été apporté aux finitions de ces ensembles, dans le but de
satisfaire au mieux les critères d'exigences et de confort pour la réalisation du montage final. Tous les panneaux
céramiques sont identiques, réversibles, et se montent très facilement. Leur structure d'accroche est composée de 4
points d'attaches moulés sur la face interne. Ils sont ensuite crochetés sur 2 montants métalliques fixés sur les flancs du
corps de chauffe du poêle, à l'aide de pattes de maintien. Ci-dessous un aperçu du système de montage, les étapes sont
détaillées dans les pages suivantes.
Principe de montage
LÉNA CÉRAMIQUE
Panneaux
Céramiques
Plots
de fixation
Pattes
de maintien
des céramiques
Ensemble plateau supérieur
NOT SWEDEN_LÉNA_LÉNA CERAMIQUE F 17/1
Panneau frontal de fermeture
2 points de fixations
fermeture
d'accroche
Montants
Panneaux Céramiques Ref :
PO50300722 - Anthracite
PO50300724 - Marron
PO50300753 - Bordeaux
PO50300723 - Blanc
PO50300725 - Crème
Fig.3
Fig.2
Podium
Page 14 / 36
