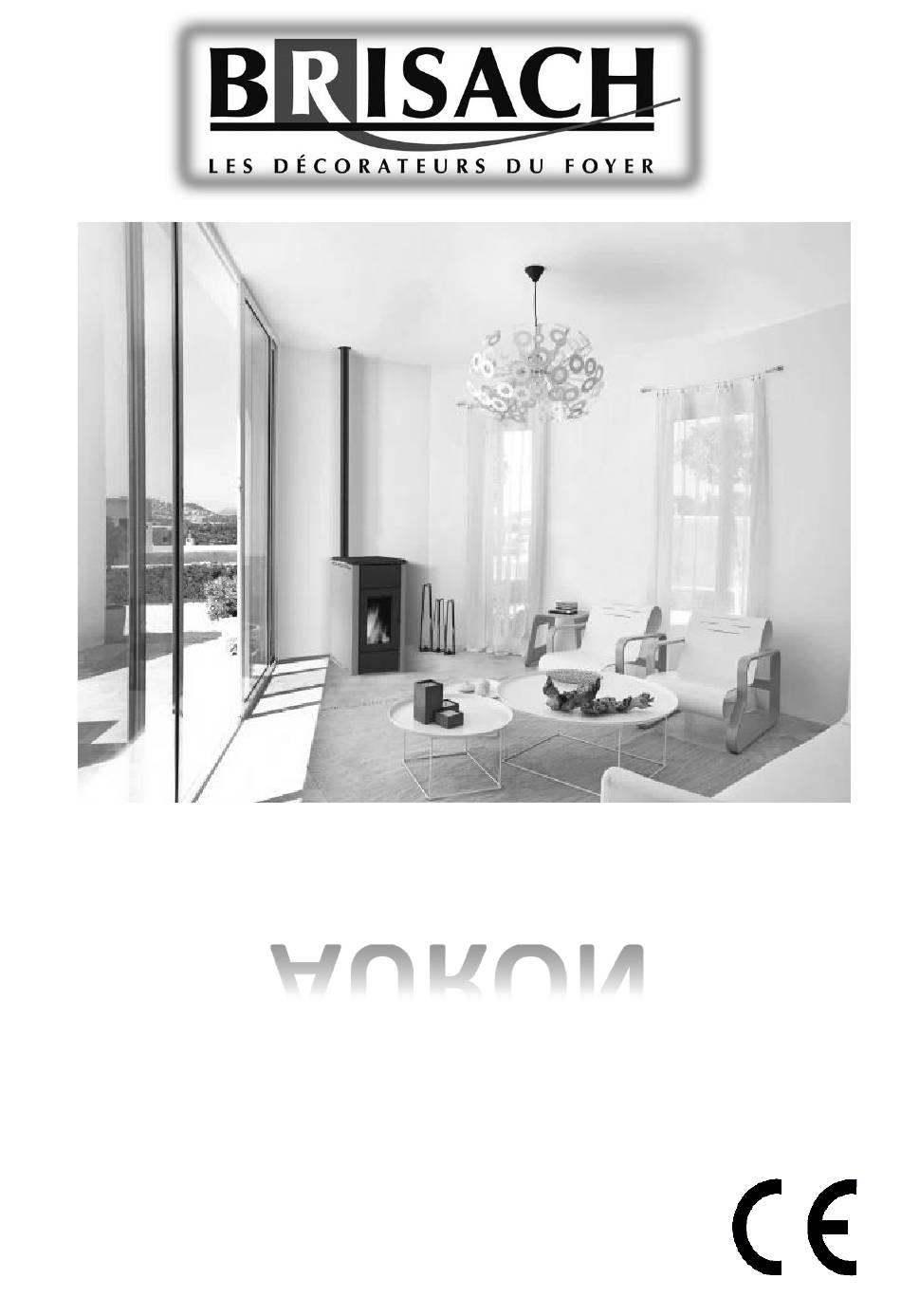

AURON
N O T I C E D ' U T I L I S A T I O N E T D ' E N T R E T I E N
P O U R P O Ê L E A G R A N U L É S D E B O I S E T A N C H E
Notice utilisateur " NOT AURON F 19/2"– Version de
61
pages du 15/07/2019
Document non contractuel, BRISACH DESIGN SAS se réserve le droit de modifier ses modèles sans préavis.
Publicité
Manuels Connexes pour BRISACH AURON
Sommaire des Matières pour BRISACH AURON
- Page 1 P O U R P O Ê L E A G R A N U L É S D E B O I S E T A N C H E Notice utilisateur " NOT AURON F 19/2"– Version de pages du 15/07/2019 Document non contractuel, BRISACH DESIGN SAS se réserve le droit de modifier ses modèles sans préavis.
- Page 2 NOT AURON F 19/2...
- Page 3 A V E R T I S S E M E N T S E T C O N S I G N E S D E S É C U R I T É Vous vous apprêtez à utiliser un poêle à granulés de bois naturel BRISACH DESIGN SAS, et nous vous remercions pour votre confiance et nous vous invitons à...
- Page 4 BRISACH DESIGN S.A.S (Fabricant) - 109, IMPASSE DE CHAVANNE 69400 ARNAS RCS VILLEFRANCHE-TARARE 824 354 658 - SIRET 824 354 658 00034 COPYRIGHT NOTICE --/---- TOUT DROIT DE REPRODUCTION INTERDIT – La loi du 11 mars 1957 n’autorisant, aux termes des alinéas 2 et 3 de l’article 41, d’une part, que les copies ou reproductions strictement réservées à...
- Page 5 ..........22 ESCRIPTION DU CL AVIER DE COMMANDE ..............23 REMIER ALLUMAGE ..........24 ESCRIPTION DES MENUS ET COMMANDES ) ..32 ACCORDEMENT DU THERM OSTAT DEPORTE ET DU EN OPTION ..............33 ISPOSITIFS DE SECURI TE NOT AURON F 19/2...
- Page 6 ETTOYAGE SAISONNIER A FAIRE REALISER P AR LE TECHNICIEN HABILI TE ’ ..........48 ECAPITULATIF ET PERI ODES D ENTRETIEN LISTE DES ANOMALIES – SOLUTIONS ......... 49 NOTICE D’UTILISATION DE L’APPLICATION BRISACH WIFI EASY ..51 ’ ........51 ISE EN SERVICE ONNECTION D UN DISP OSITIF ’...
- Page 7 Creuset Grille et compartiment de récupération des cendres Plateau supérieur Entrée d’air de combustion Ø50 mm Panneau arrière (non démontable) Raccordement air frais Trappe d’accès entretien Raccordement alimentation électrique Sortie horizontale Ø80 mm évacuation des fumées NOT AURON F 19/2...
- Page 8 165 °C Débit des fumées à puissance nominale (g/s) 3,7 g/s Raccordement électrique 230 Volts/50 Hz Consommation électrique moyenne (W) 76 W (Max. 350 W) (*) : Peut varier en fonction de la qualité de granulés utilisés NOT AURON F 19/2...
- Page 9 être modifiées, ou mêmes obturées lors du fonctionnement de l’appareil. Respect des distances de sécurité au poêle. Votre poêle à granulés de bois BRISACH DESIGN SAS est un appareil de chauffage puissant qui dégage une importante quantité de chaleur par rayonnement au travers de la (ou des) vitre(s) : il convient de ne pas placer à...
- Page 10 La mise en service, le premier feu, sont effectués par le revendeur habilité, qui délivrera la garantie de l'appareil. Le pellet utilisé est de bonne qualité (important) Le creuset est bien installé dans son logement NOT AURON F 19/2...
- Page 11 évacuation. ECURITE La société BRISACH DESIGN S.A.S vous rappelle que vous venez de faire l’acquisition d’un appareil de chauffage à granulés de bois. Cet appareil produit de la chaleur au moyen de flammes qui produisent elles-mêmes des fumées. Son utilisation nécessite le respect de la totalité...
- Page 12 S’interdire de faire à nouveau un feu dans votre poêle à granulés de bois tant que votre concessionnaire BRISACH DESIGN ou un ramoneur qualifié n’aura pas contrôlé l’aptitude de votre conduit à remplir sa fonction en toute sécurité (essai d’étanchéité à la cartouche fumigène notamment) et vous aura délivré...
- Page 13 La gamme de poêles à granulés Brisach Design a été spécialement développée pour respecter la qualité d’isolation des constructions neuves ou récentes (RT 2012, BBC). Le poêle AURON est doté d'une chambre de combustion étanche, raccordable directement en air frais à l'extérieur. Votre poêle a été fabriqué pour satisfaire pleinement aux exigences de chauffage et de praticité.
- Page 14 Il est conseillé de ravitailler en pellets le poêle éteint. En effet votre poêle à granulés AURON est doté d’une sécurité qui détecte l’ouverture de la trappe de remplissage lorsque le poêle est en fonctionnement et provoque l’arrêt du poêle après 60 secondes d’ouverture de la trappe.
- Page 15 ERP). EBALLAGE ET MONTAGE Avertissement et consignes de sécurité : L’installation des poêles BRISACH DESIGN doit être effectuée par un professionnel qualifié. Si malgré cette recommandation, un particulier effectue lui- même l’installation d’un poêle, il est impératif qu’il fasse vérifier son ouvrage par un professionnel compétent, avant toute mise en service du poêle.
- Page 16 Prendre les deux flancs (G) et faire correspondre les encoches présentes sur les panneaux avec les crochets sur la structure du poêle en partie basse. • Fixer la partie supérieure du flanc à la structure à l’aide des deux vis fournies ( Fig 4) • Repositionner le couvercle sur la structure. NOT AURON F 19/2...
- Page 17 (acier, verre...) qui protège aussi la partie frontale de la chute éventuelle des produits incandescents. Paroi inflammable Paroi non inflammable AURON A= 5 cm A= 5 cm B= 10 cm B= 5 cm NOT AURON F 19/2...
- Page 18 ACCORDEMENT DU POELE AU CONDUIT DE FUMEES Le poêle AURON est raccordé de manière horizontale à l’arrière de l’appareil. La sortie doit être raccordée à un Té, dit Té d’inspection, situé en pied du conduit de raccordement. Le raccordement entre l’appareil et le conduit de fumée doit être effectué...
- Page 19 “Cahier des Prescriptions Communes n° 3708 V2”. • Zone 1 : débouché 40 cm au-dessus du faitage. • Zone 2 : terminal vertical en toiture. • Zone 3: terminal horizontal en façade. NOT AURON F 19/2...
- Page 20 4,5 mètres (avec 2 coudes à 90° pouvant être inspectées) Nombre maximal de courbes à 90° pouvant être inspectées (1 coude équivalent à 1 mètre linéaire de conduit) Segments horizontaux 4 mètres (pente minimale 3 %) NOT AURON F 19/2...
- Page 21 Si le raccordement direct en air frais de l’appareil est impossible, il est nécessaire de réaliser la prise d’air frais sur un mur de la pièce donnant sur l’extérieur par un trou de section 80 cm² minimum. NOT AURON F 19/2...
- Page 22 Seul un spécialiste, formé pour cela, ou un membre du service client est en mesure de modifier la programmation de la carte électronique au travers du clavier. Toutes modifications effectuées par l’usager sur la programmation de la carte électronique peuvent entraîner une dégradation de l’appareil. NOT AURON F 19/2...
- Page 23 Il est très important de faire en sorte de ne pas surchauffer tout de suite le produit, mais de l’amener progressivement à la température en utilisant, au début, des puissances faibles. On évite ainsi d’endommager les soudures et la structure en acier. NOT AURON F 19/2...
- Page 24 « menu » pour confirmer. L’étape suivante propose d’arrêter le poêle 10 minutes après l’heure configurée pour l’allumage : appuyer sur la touche + et régler l’heure d’arrêt, confirmer avec la touche « menu ». NOT AURON F 19/2...
- Page 25 Dans l’état de poêle allumé et de timer activé, appuyer sur OFF et le poêle s’éteint, il se rallume automatiquement au prochain horaire programmé par la minuterie. • Dans l’état de poêle éteint et de timer activé, en appuyant sur l’interrupteur ON, le poêle s’allume et s’éteint à l’heure prévue par le timer activé. NOT AURON F 19/2...
- Page 26 5 si seule une barre est pleine, le poêle est en puissance de flamme 1 Si les barres clignotent, un nettoyage automatique est en cours NOT AURON F 19/2...
- Page 27 Défiler avec les flèches et sélectionner « Chargement vis sans fin ». • Appuyer sur « menu » pour confirmer. • Avec la touche + activer le chargement de la vis sans fin • Appuyer sur « esc » pour sortir. NOT AURON F 19/2...
- Page 28 Défiler avec les flèches et sélectionner « Auto-Éco » • Appuyer sur « menu » pour confirmer. • A l’aide des touches + -, sélectionner « ON ». • Appuyer sur « menu » pour confirmer et sur « esc » pour quitter. NOT AURON F 19/2...
- Page 29 Les réglages doivent être effectués exclusivement par un personnel autorisé et qualifié, sous sa propre responsabilité et après vérification de la conformité de l’installation. Le fabricant décline toute responsabilité quant aux éventuels dommages matériels ou physiques en cas de modification des dispositifs de sécurité. NOT AURON F 19/2...
- Page 30 Défiler avec les flèches et choisir « Test des composants ». • Appuyer sur « menu » pour confirmer. • Avec les touches + - , choisir le test à effectuer. • Appuyer sur « menu » pour confirmer et sur « esc » pour sortir. NOT AURON F 19/2...
- Page 31 Appuyer sur « menu » pour confirmer et sur « esc » pour sortir. MENU INFOS • Product type • Firmware Version • Software info • Heures totales • Nombre d’allumages • Rpm (tr/min) aspirateur • T.fumées • Tension échangeur • Chargement vis sans fin • Flamme NOT AURON F 19/2...
- Page 32 Une fois que le thermostat externe est activé sur le panneau, ON ou OFF apparaît au lieu de la température relevée par la sonde située sur le poêle, selon le besoin de chaleur venant du thermostat externe. ON si le contact du thermostat externe est fermé, OFF si le contact est ouvert. NOT AURON F 19/2...
- Page 33 • Ne pas enlever les dispositifs de sécurité. • Raccorder le produit à un système d’évacuation des fumées efficace. • Contrôler au préalable que la pièce où le poêle sera installé soit aérée de manière appropriée. NOT AURON F 19/2...
- Page 34 A L A R M E Pour remettre l’alarme à zéro, il faut appuyer quelques instants sur la touche 1 (ESC). Le poêle procède à une vérification pour déterminer si la cause de l’alarme persiste. Dans le premier cas, l’alarme s’affichera NOT AURON F 19/2...
- Page 35 Coupure de courant supérieure à 10” avec poêle éteint pour Eco stop : Lorsque le courant est rétabli, une minuterie de 5 minutes se recharge, comme si le poêle s’éteignait. Si durant ces 5 minutes il n’y a pas de demande de chaleur, le poêle ne démarre pas. NOT AURON F 19/2...
- Page 36 La rupture/l’usure du joint d’étanchéité du couvercle du réservoir. • L’endommagement ou la position erronée du joint d’étanchéité entre la vis sans fin et la chambre. • L’ouverture de la porte de la chambre ou l’usure du joint d’étanchéité. NOT AURON F 19/2...
- Page 37 à la prise de pression sur le réservoir. Les ajustages éventuels de la combustion et par conséquent de la dépression à l’intérieur du réservoir, peuvent s’effectuer de deux façons : NOT AURON F 19/2...
- Page 38 N.B. Les valeurs de dépression indiquées peuvent différer de ±1Pa sur la base de la température des fumées. De la même manière, la température des fumées peut différer de ±10°C sur la base de la qualité du combustible ou du niveau de propreté du produit. NOT AURON F 19/2...
- Page 39 En partie haute, les renforts latéraux sont fixés à l’aide de deux vis. • Retirer les 2 vis en partie haute. • Retirer les panneaux latéraux en tirant vers le haut (Fig.7). NOT AURON F 19/2...
- Page 40 (attention au sens) sans présence de cendres ou de combustible non consumé. De plus, la partie supérieure et inférieure du brasier devront être parfaitement réassemblée pour ne pas compromettre le bon fonctionnement de votre poêle. NOT AURON F 19/2...
- Page 41 à sec au moyen du BRISACLEAN (disponible dans les points de vente BRISACH). Vous pouvez également utiliser un chiffon humide si des traces persistent. En dernier recours, vous pouvez dissoudre la saleté tenace à l’aide du produit nettoyant vitre BRISACH.
- Page 42 BRISACH vous rappelle que la législation en vigueur exige 2 ramonages par an : un en début de saison de chauffe et un second au milieu de cette période.
- Page 43 À ce stade, desserrer les quatre vis (M) enlever la plaque (N) et le joint (O). Avec le bec de l’aspirateur, ôter les cendres et la suie accumulées dans l’échangeur inférieur (extracteur de fumées) indiqué par la flèche. Avant de remonter le bouchon (N) il est conseillé de changer le joint (O). (Fig. 11) NOT AURON F 19/2...
- Page 44 Ensuite procéder au nettoyage de l’échangeur supérieur. A l’aide d’une tige rigide ou d’un goupillon, gratter les parois du foyer (voir la flèche) de façon à laisser tomber les cendres dans le compartiment inférieur. (Fig.12) . 11 . 12 NOT AURON F 19/2...
- Page 45 à gauche du foyer) de façon à laisser tomber les cendres dans le compartiment inférieur (Fig.13). . 13 Avec le bec de l’aspirateur, aspirer les éventuelles cendres et poussière accumulées sur l’échangeur (Fig.14). . 14 NOT AURON F 19/2...
- Page 46 Il est conseillé de confier l’entretien et le nettoyage de fin de saison à un centre d’assistance autorisé car ce dernier effectuera non seulement les opérations décrites ci-dessus mais également un contrôle général des composants. NOT AURON F 19/2...
- Page 47 (P) ne dépasse pas de la tôle à laquelle il est fixé. Sur certains produits, il faudra démonter le revêtement esthétique pour évaluer la saille anormale éventuelle du bloc lorsque la porte est fermée. NOT AURON F 19/2...
- Page 48 COMPOSANT/PÉRIODE 1 JOUR 2-3 JOURS 6 MOIS 1 AN • • Brasier • Compartiment à cendres • Vitre • Échangeur supérieur • Échangeur inférieur • Conduit de fumée (Ramonage) • Joints d'étanchéité • Fonctionnalité fermeture porte NOT AURON F 19/2...
- Page 49 Contrôler que l'entrée de l'air ne soit pas obstruée. salit et la flamme est faible. Granulés humides ou inappropriés. Changer le type de granulés. Moteur d'aspiration des fumées en Vérifier, et éventuellement, remplacer le moteur. panne. NOT AURON F 19/2...
- Page 50 Configuration du point de consigne de la Intervenir sur le menu réglages en augmentant la fonction. flamme 1 (niveau trop bas) puissance. Type de pellets de mauvaise qualité. Utilisation de pellet recommandé par le fabricant. NOT AURON F 19/2...
- Page 51 NOTICE D’UTILISATION DE L’APPLICATION BRISACH WIFI EASY ’ ISE EN SERVICE ONNECTION D UN DISPOSITIF R A NC HE M E NT D U M OD U LE I F I A LA CA R T E M E R E D U P OE L E Le module Wifi doit être exclusivement installé...
- Page 52 La plage « référence article » à renseigner correspond à la référence de votre poêle : Référence Article Auron : 7217017 Le champ « nom produit » vous permet de choisir le nom que vous souhaitez donner à votre poêle dans l’application.
- Page 53 Le nouveau produit enregistré apparait ensuite dans la liste des dispositifs. NOT AURON F 19/2...
- Page 54 Si lors de la connexion avec le dernier dispositif connecté quelque chose ne fonctionne pas, l’application affiche la liste des dispositifs configurés. En cliquant sur le dispositif auquel vous souhaitez vous connecter, l’application établie la connexion. PAGE-ECRAN I/O TOUCHE ON/OFF ALLUMAGE EXTINCTION NOT AURON F 19/2...
- Page 55 Par cette page-écran vous pouvez configurer la température de consigne souhaitée ainsi que le point de consigne de la puissance de la flamme, réglable sur 5 niveaux. Fonction ECOSTOP : séléctionner « ON » pour activer la fonction ECOSTOP. NOT AURON F 19/2...
- Page 56 Une fois la fonction activée, la puissance de la flamme se met sur 1 et la ventilation s’éteint après 10 minutes environ. Par cette page-écran, vous pouvez gérer les puissances de ventilation. La puissance est réglable sur 5 niveaux. NOT AURON F 19/2...
- Page 57 Pour chaque plage de programmation, régler l’heure de début « START », l’heure de fin « STOP » et sélectionner les jours de la semaine concernés par cette programmation. Sauvegarder la programmation en appuyant sur le bouton « SAUVEGARDER » Enfin cocher la case à droite du numéro de programme pour l’activer. NOT AURON F 19/2...
- Page 58 PAGE -ECRAN INFOS NOT AURON F 19/2...
- Page 59 Etat satisfaisant du conduit : OUI - NON Entreprise de ramonage (coordonnée ou tampon) Entreprise de ramonage (coordonnée ou tampon) Nom du ramoneur : Nom du ramoneur : Signature du ramoneur : Signature du ramoneur : NOT AURON F 19/2...
- Page 60 Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH DESIGN S.A.S. déclare que le ou les appareils cités ci-dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
- Page 61 4. Fabricant (Nom, raison sociale, adresse) : BRISACH DESIGN S.A.S, 109 Impasse de Chavanne, 69400 ARNAS www.brisach.com, contact@brisach.com, Tél. : +33 4 74 06 53 50 5. Mandataire du fabricant : 6. Système d’évaluation et de vérification de la constance des performances du produit : Système 3 et Système 4 (uniquement pour les composants électriques)
