6.3
Étalonnage / validation
Dans ce mode, il est possible de démarrer et d'arrêter l'onduleur et de régler le courant du minimum au
maximum sans être gêné par les caractéristiques techniques du procédé de soudage.
6.3.1

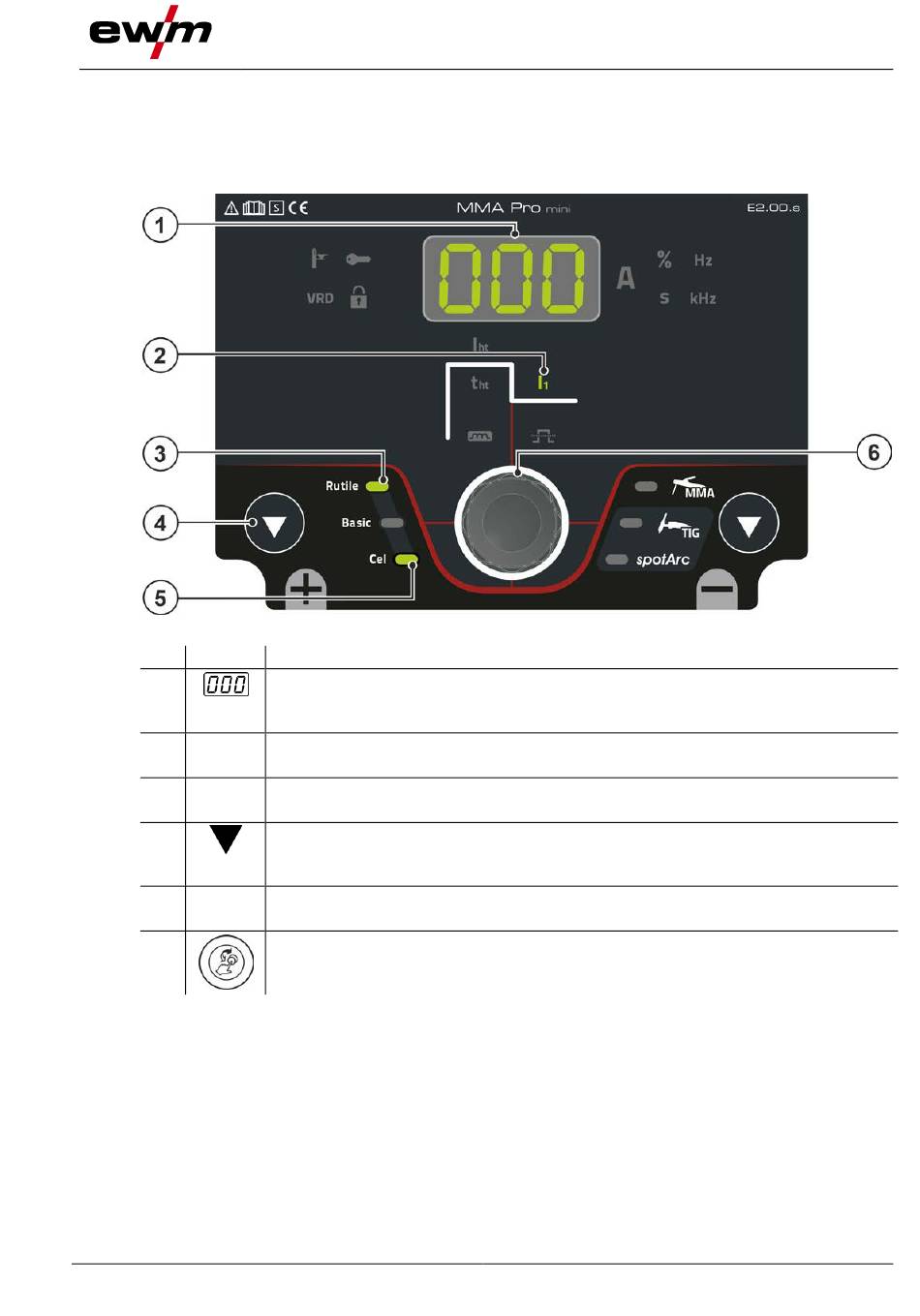

Commande du poste – éléments de commande
Pos. Symbole Description
1
2
I
1
3
Rutile
4
5
Cel
6
099-002130-EW502
09.09.2024
Maintenance, entretien et élimination
0
Affichage de la valeur de consigne ou de la valeur réelle du courant
Le courant est affiché sous forme de valeur de consigne ou de valeur réelle. La com-
mutation s'effectue en appuyant sur l'encodeur.
Signal lumineux Valeur réelle du courant
Le signal lumineux clignote lorsque le courant est affiché sous forme de valeur réelle.
Signal lumineux Onduleur Marche / Arrêt
Allumé lorsque l'onduleur est en marche.
Bouton-poussoir Onduleur Marche / Arrêt
Une pression sur ce bouton-poussoir met sous tension l'onduleur de la source de
courant. Une nouvelle pression éteint à nouveau l'onduleur.
Signal lumineux Passage du courant
Allumé lorsque le courant passe.
Molette cliquable Réglage du courant
Le courant de soudage peut être réglé en la tournant. En appuyant dessus, l'affichage
du courant peut être commuté entre la valeur de consigne et la valeur réelle.
Illustration 6-1
Étalonnage / validation
