4.2.1.1

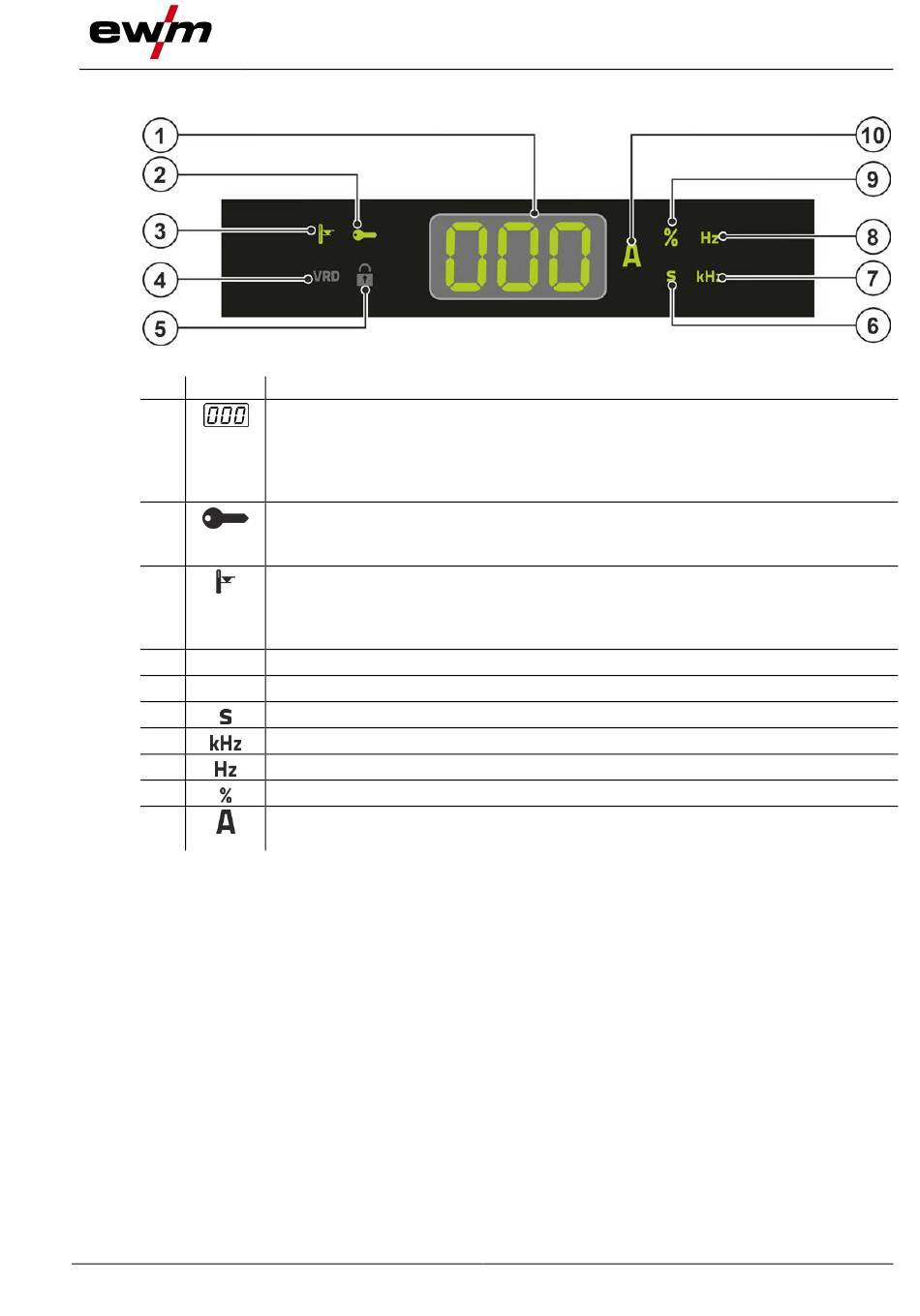

Zone de commande A
Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
099-002130-EW502
09.09.2024
Description du matériel – Aperçu rapide
0
Écran des générateurs
L'écran du générateur affiche principalement la puissance de soudage sous forme de
valeur de consigne de courant. D'autres paramètres du générateur ou de soudage et
leurs valeurs sont représentés en fonction de la commande actuelle > voir le chapi-
tre 10.1.
Signal lumineux Contrôle d'accès actif
Le signal lumineux s'allume lorsque le contrôle d'accès de la commande du générateur
est actif > voir le chapitre 5.5.
Témoin lumineux Surchauffe
Les contrôleurs thermiques de l'unité de puissance mettent l'appareil hors tension en
cas de surchauffe et le voyant de contrôle « surchauffe » s'allume. Après refroidisse-
ment, le soudage peut être repris sans mesure supplémentaire.
Non affecté sur ce modèle de poste.
Non affecté sur ce modèle de poste.
Témoin lumineux Valeur d'affichage en secondes
Témoin lumineux Valeur d'affichage en kilohertz
Témoin lumineux Valeur d'affichage en hertz
Témoin lumineux Valeur d'affichage en pour cent
Signal lumineux Courant de soudage
Affichage du courant de soudage en ampères.
Commande du poste – éléments de commande
Illustration 4-3
19
