Données techniques (1001 – 1501)
6.10 Système électrique

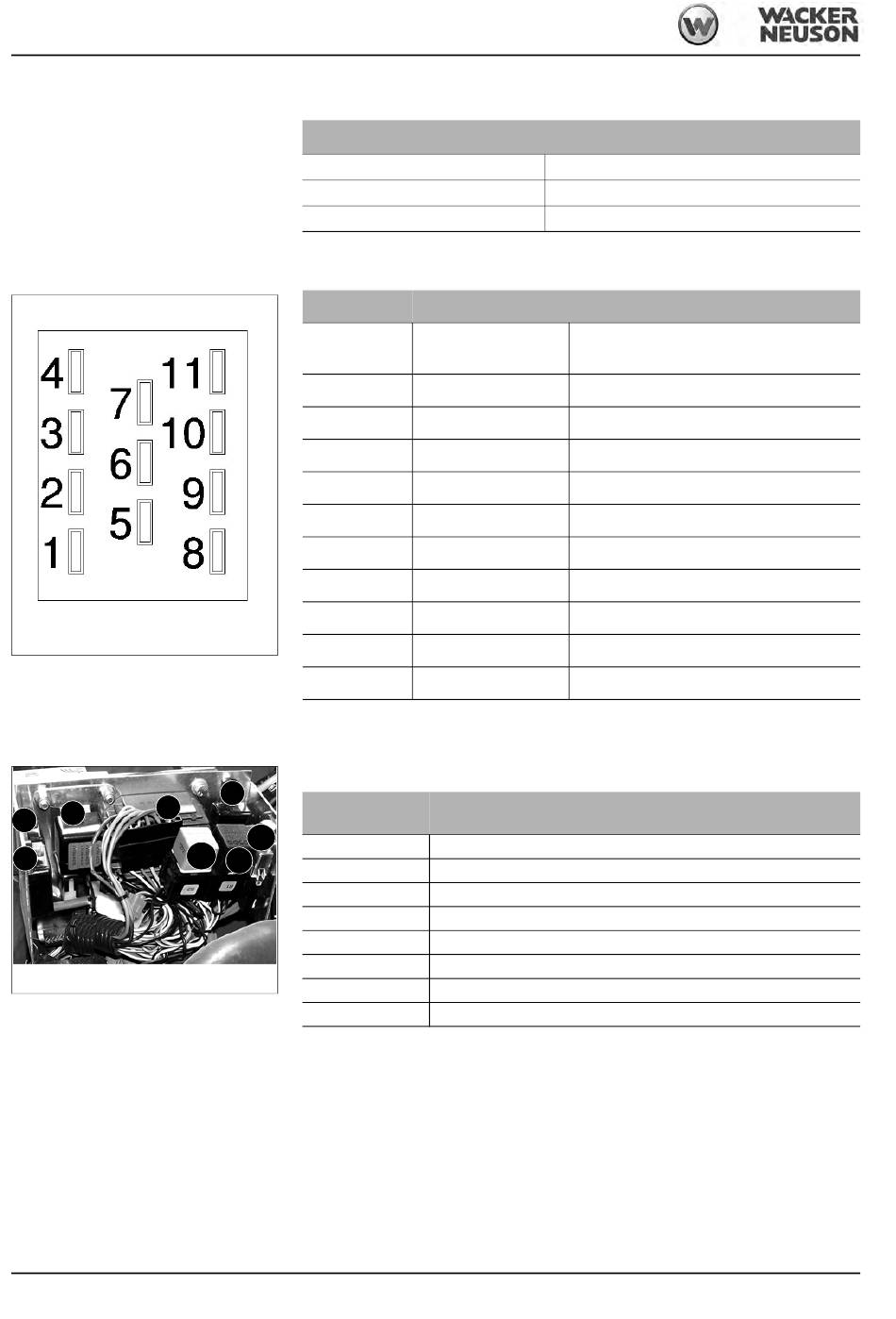

Boîte à fusibles (jusqu'à AC000101)
Sens de marche
Fig. 96 : Boîte à fusibles
Relais (jusqu'à AC000101)
A3
K7
K6
K8
Fig. 97 : Relais
Boîte à fusibles (à partir de AB150001H/150002D)
6-4
Système électrique
Alternateur
Démarreur
Batterie
Fusible n°
1
2
3
4
5
6
7
8
9
10
11
Les relais se trouvent dans le boîtier à relais en dessous du poste de conduite, au niveau de la
console d'orientation
K9
Relais contac-
teur n°
F12
K 6
K30
K7.1
K 8
K 7
K 9
K 30
K 7.1
A 3
F12
La boîte à fusibles se trouve à droite sur la machine derrière le recouvrement du moteur
(voir flèche).
12 V 40 A
12 V 1,1 kW
12 V 45 Ah
Courant nominal (A)
Circuit protégé
– Électrovanne de coupure, relais temporisé de
30 A
l'électrovanne de coupure
7,5 A
– Avertisseur sonore
7,5 A
– Régulateur de l'alternateur
7,5 A
– Pompe du clapet magnétique
7,5 A
– Interrupteur d'éclairage
– Sans affectation
– Sans affectation
7,5 A
– Témoins
– Sans affectation
– Sans affectation
– Sans affectation
Circuit protégé
– Relais temporisé du préchauffage
– Relais temporisé de l'électrovanne de coupure
– Relais pour courant très fort (démarrer)
– Relais contacteur de l'électrovanne de coupure
– Relais pour le vibreur du frein de stationnement
– Relais du verrouillage du démarrage
– Régulateur
– Fusible principal
BA 1001/1501/2001 fr – Édition 3.1 * * 12001b610.fm
