Zweihandgriff anbauen

Zweihandgriff mit drehbarer Griffstütze
anbauen
1

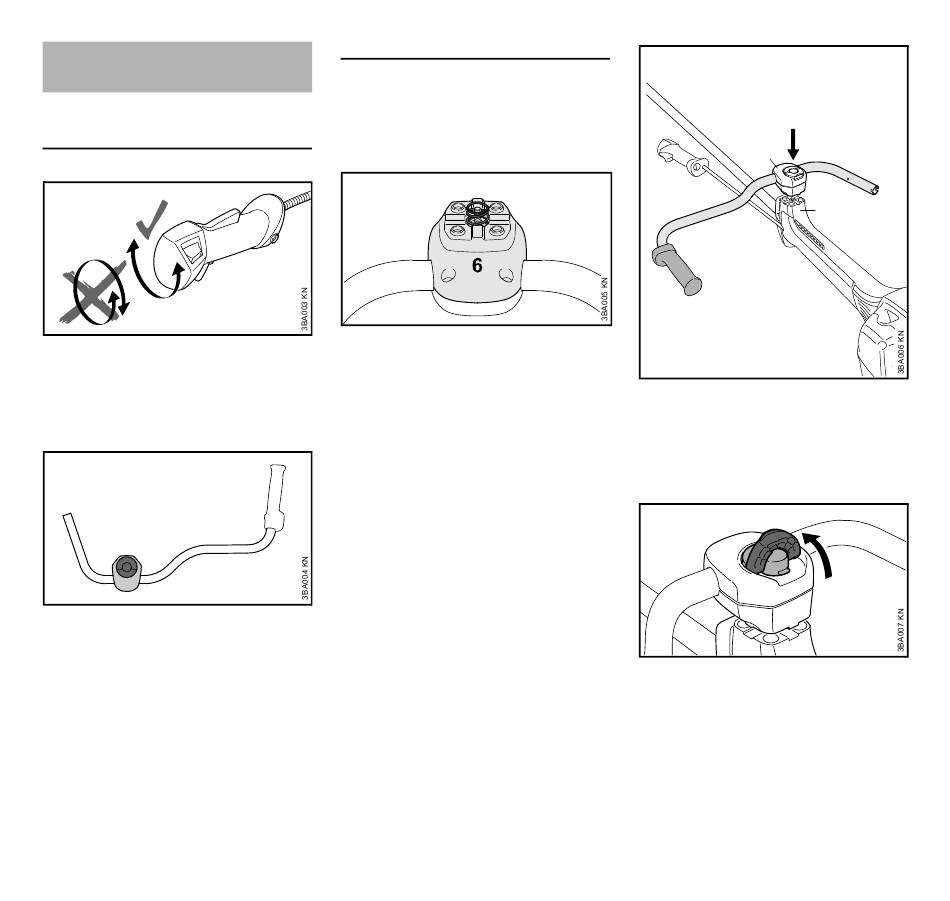

Den Bedienungsgriff (1) zwischen dem
Entpacken des Gerätes und dem Anbau
am Griffrohr nicht um die Längsachse
drehen; siehe auch Kapitel "Gaszug
einstellen".
2
4
Im Auslieferungszustand ist an dem
Griffrohr (2) die Klemmschalen (4)
befestigt.
Lage der Klemmschalen am
N
Griffrohr bis zur Befestigung des
Bedienungsgriffes nicht verändern
FS 410 C-M K, FS 460 C-M K, FS 490 C-M K
Griffrohr anbauen
Für den Zusammenbau der drehbaren
Griffstütze müssen die Klemmschalen
mit einer Feder ausgestattet und auf der
Griffstütze am Gerät befestigt werden.
5
Feder (5) aus dem im Lieferumfang
N
des Gerätes befindlichen Teilesatz
entnehmen
Feder (5) in die untere
N
Klemmschale (6) drücken
4
7
Klemmschalen (4) mit dem
N
Griffrohr (2) leicht auf die
Griffstütze (7) setzen
das Griffrohr in den Klemmschalen
N
nicht drehen
8
Bügel der Knebelschraube (8)
N
aufklappen bis er senkrecht steht
