Interface utilisateur
Clé
Journal alarme
Tableau 4.2
4 4

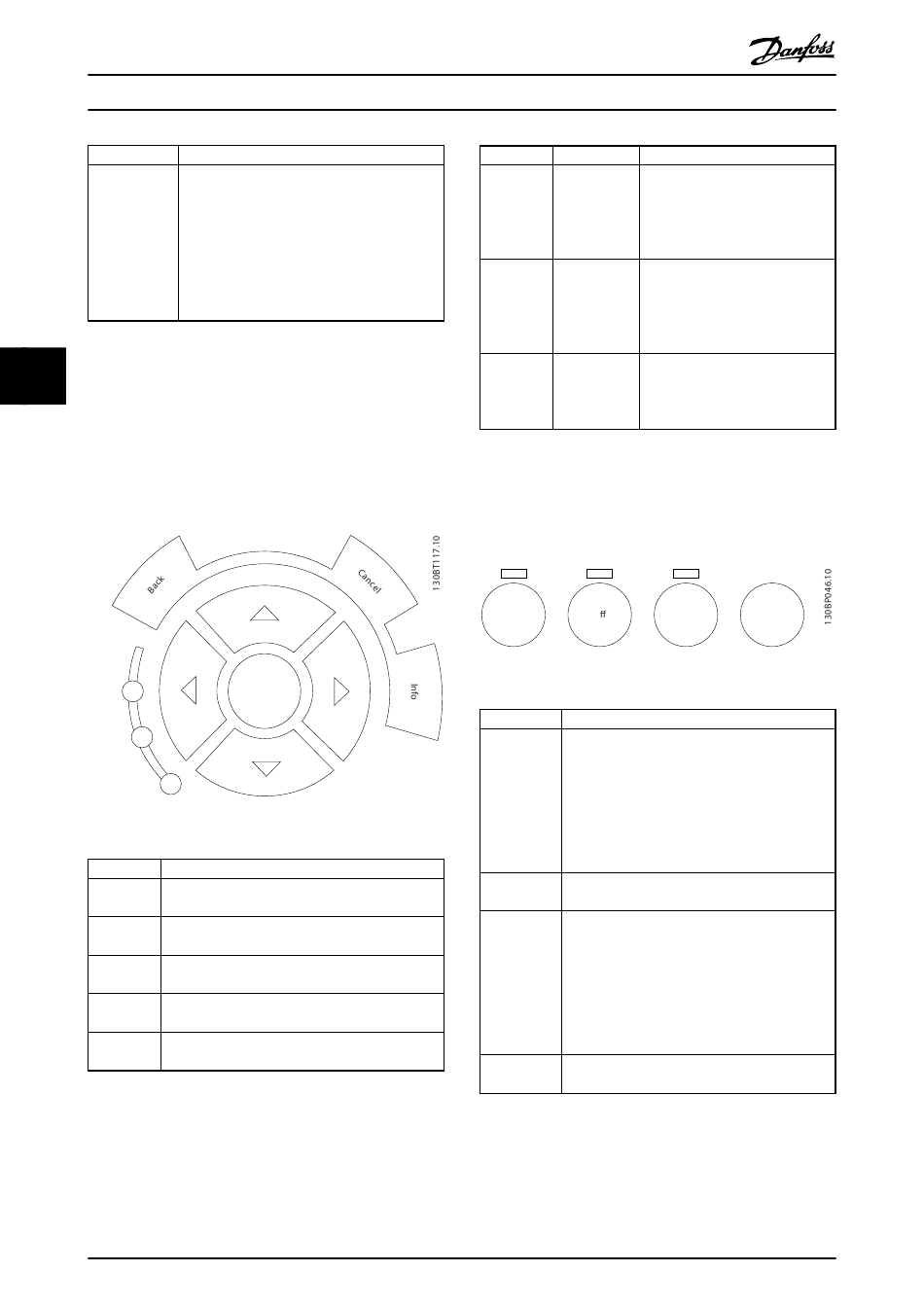

4.1.4 Touches de navigation

Les touches de navigation servent à programmer des
fonctions et à déplacer le curseur à l'écran. Elles peuvent
aussi permettre de commander la vitesse en mode local
(hand). Trois voyants d'état du variateur de fréquence se
trouvent également dans cette zone.
On
Warm
Alarm
Illustration 4.5
Clé Fonction
Back Renvoie à l'étape ou à la liste du niveau précédent
de la structure de menu.
Cancel Annule la dernière modification ou commande tant
que le mode d'affichage n'a pas été modifié.
Info Utiliser Info pour lire une définition de la fonction
affichée.
Touches de Utiliser les quatre touches de navigation pour se
navigation déplacer entre les options du menu.
OK Utiliser OK pour accéder aux groupes de
paramètres ou pour activer un choix.
Tableau 4.3
32
Manuel d'utilisation du VLT®
AutomationDrive
Fonction
Affiche une liste des avertissements actuels, les
5 dernières alarmes et le journal de
maintenance.
•
Pour obtenir des détails sur le variateur de
fréquence avant qu'il ne soit passé en mode
alarme, sélectionner le numéro de l'alarme à
l'aide des touches de navigation, puis
appuyer sur [OK].
OK
MG33AL04 - VLT® est une marque déposée de Danfoss
Couleur Voyant Fonction
Vert ON Le voyant ON est activé lorsque le
variateur de fréquence est
alimenté par la tension secteur,
par une borne du circuit CC ou par
une alimentation 24 V externe.
Jaune WARN Lorsque des conditions d'avertis-
sement sont présentes, le voyant
jaune WARN s'allume et un texte
apparaît dans la zone d'affichage
pour signaler le problème.
Rouge ALARME Une condition de panne entraîne
le clignotement du voyant
d'alarme rouge et un message
s'affiche.
Tableau 4.4

4.1.5 Touches d'exploitation

Les touches d'exploitation se trouvent en bas du LCP.
Hand
O
on
Illustration 4.6
Clé Fonction
Hand On Démarre le variateur de fréquence en commande
locale.
•
Utiliser les touches de navigation pour
contrôler la vitesse du variateur de fréquence.
•
Un signal d'arrêt externe via une entrée de
commande ou la communication série annule
la commande locale (Hand on).
Off Arrête le moteur mais ne coupe pas la tension
appliquée au variateur de fréquence.
Auto On Met le système en mode d'exploitation à
distance.
•
Répond à un ordre de démarrage externe via
des bornes de commande ou la communi-
cation série.
•
La référence de vitesse provient d'une source
externe.
Reset Réinitialise le variateur de fréquence manuel-
lement après qu'une panne a été corrigée.
Tableau 4.5
Auto
Reset
on
