Contrôle De La Rotation Du Moteur; Contrôle De La Rotation Du Codeur - Danfoss VLT FC 300 Manuel D'utilisation

Démarrage et test de foncti...
•
Lorsqu'un filtre de sortie est raccordé au moteur,
sélectionner AMA activée réduite.
•
Si des avertissements ou des alarmes se
produisent, consulter le chapitre 8 Avertissements
et alarmes.
•
Exécuter cette procédure sur un moteur froid
pour de meilleurs résultats.
3 3
Pour lancer une AMA
1. Appuyer sur [Main Menu] pour accéder aux
paramètres.
2. Naviguer jusqu'au groupe de paramètres 1-**
Charge et moteur.
3. Appuyer sur [OK].
4. Naviguer jusqu'au groupe de paramètres 1-2*
Données moteur.
5. Appuyer sur [OK].
6. Accéder au par. 1-29 Adaptation auto. au moteur
(AMA).
7. Appuyer sur [OK].
8. Sélectionner AMA activée compl.
9. Appuyer sur [OK].
10. Suivre les instructions à l'écran.
11. Le test s'effectue automatiquement. Puis un
message indique la fin du test.
3.5 Contrôle de la rotation du moteur
Avant de faire fonctionner le variateur de fréquence,
vérifier la rotation du moteur.
1. Appuyer sur [Hand On].
2. Appuyer sur [►] pour définir une référence de
vitesse positive.
3. Vérifier que la vitesse affichée est positive.
Lorsque le par. 1-06 Sens horaire est réglé sur [0] Normal
(sens horaire par défaut) :
4a. Vérifier que le moteur tourne dans le sens
horaire.
5a. Vérifier que la flèche de direction du LCP est
dans le sens horaire.
Lorsque le par. 1-06 Sens horaire est réglé sur [1] Inverse
(sens antihoraire) :
4b. Vérifier que le moteur tourne en sens
antihoraire.
5b. Vérifier que la flèche de direction du LCP est
dans le sens antihoraire.
28
Manuel d'utilisation du VLT®
AutomationDrive
3.6 Contrôle de la rotation du codeur
Vérifier la rotation du codeur seulement si le signal de
retour du codeur est utilisé. Vérifier la rotation du codeur
en contrôle en boucle ouverte par défaut.
1.
Illustration 3.6
REMARQUE!
En cas d'utilisation d'une option codeur, se référer au
manuel d'options.
2.
3.
4.
5.
REMARQUE!
Si le signal de retour est négatif, le raccordement du
codeur est erroné !
MG33AL04 - VLT® est une marque déposée de Danfoss

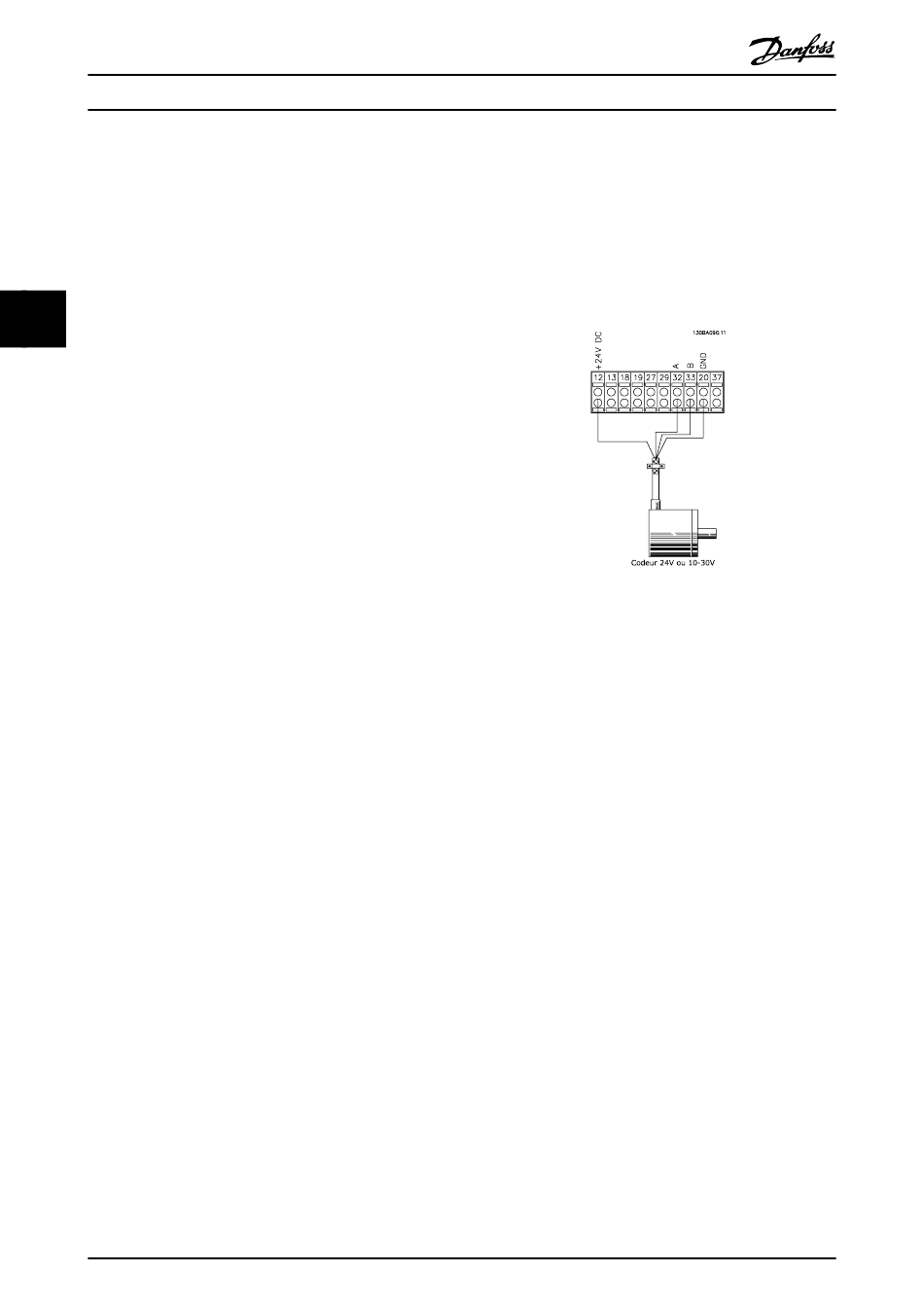

Vérifier que le raccordement du codeur respecte
le schéma de câblage ci-dessous :
Saisir la source du signal de retour de vitesse PID
dans le par. 7-00 PID vit.source ret..
appuyer sur [Hand On].
Appuyer sur [►] pour définir une référence de
vitesse positive (par. 1-06 Sens horaire sur [0]
Normal).
Vérifier dans le par. 16-57 Feedback [RPM] que le
signal de retour est positif.
