Raccordement électrique
52
6.7.4 Tension d'alimentation
Raccordement de l'alimentation électrique
1. Fil de terre ou mise à la terre non fourni (indispensable pour l'alimentation 24 V,
recommandé également pour l'alimentation 100 à 230 V AC) : Vous devez prévoir
un câble de terre (min. 0,75 mm
2.

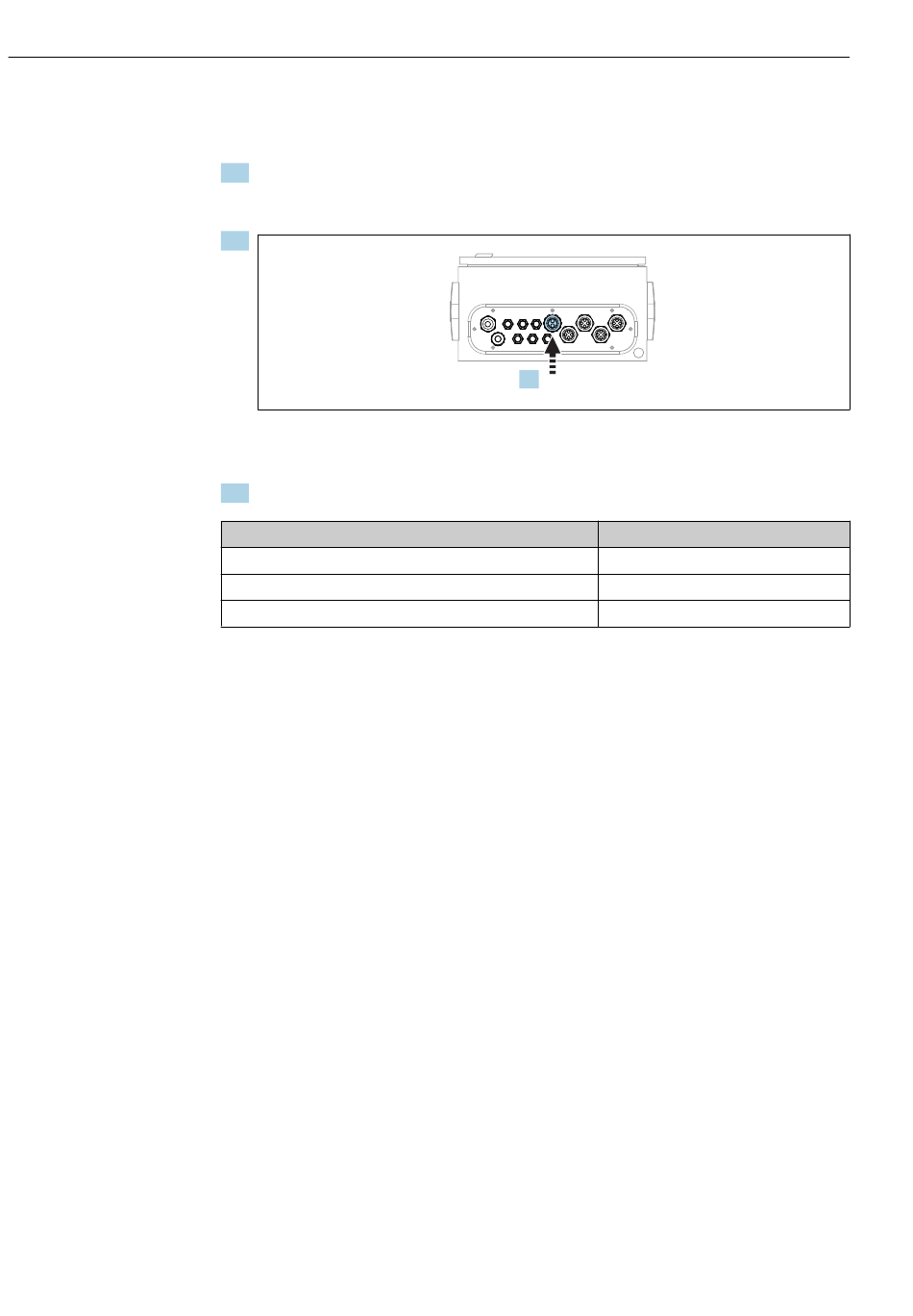

Passez le câble pour la tension d' a limentation à travers le presse-étoupe "5" du
distributeur de produit.
3. Raccordez les fils à la borne de l' a ctionneur de la façon suivante :
Borne X1, en bas
1
PE
2
6.8 Garantir l'indice de protection
A la livraison, il convient de ne réaliser que les raccordements mécaniques et électriques
décrits dans le présent manuel, qui sont nécessaires à l' a pplication prévue.
‣
Travaillez avec soin.
Certains indices de protection confirmés pour ce produit (imperméabilité (IP), sécurité
électrique, immunité aux interférences CEM, protection Ex) peuvent ne plus être garantis
dans les cas suivants, par exemple :
• Couvercles manquants.
• Alimentations différentes de celles fournies.
• Presse-étoupe mal serrés (à serrer avec 2 Nm pour la protection IP garantie).
• Diamètres de câble inadaptés aux presse-étoupe existants.
• Modules pas complètement fixés.
• Afficheur mal fixé (risque de pénétration d' h umidité à cause d' u ne étanchéité
insuffisante).
• Câbles/extrémités de câble desserrés ou mal fixés.
• Fils de câble conducteurs abandonnés dans l' a ppareil.
2 (correspondant à 18 AWG))
1.
Fil de câble
L1, BN
PE, GN-YE
N, BU
Liquiline Control CDC90
1 .
A0033429
