Liquiline Control CDC90
Endress+Hauser
6.2.1 Affectation des presse-étoupe

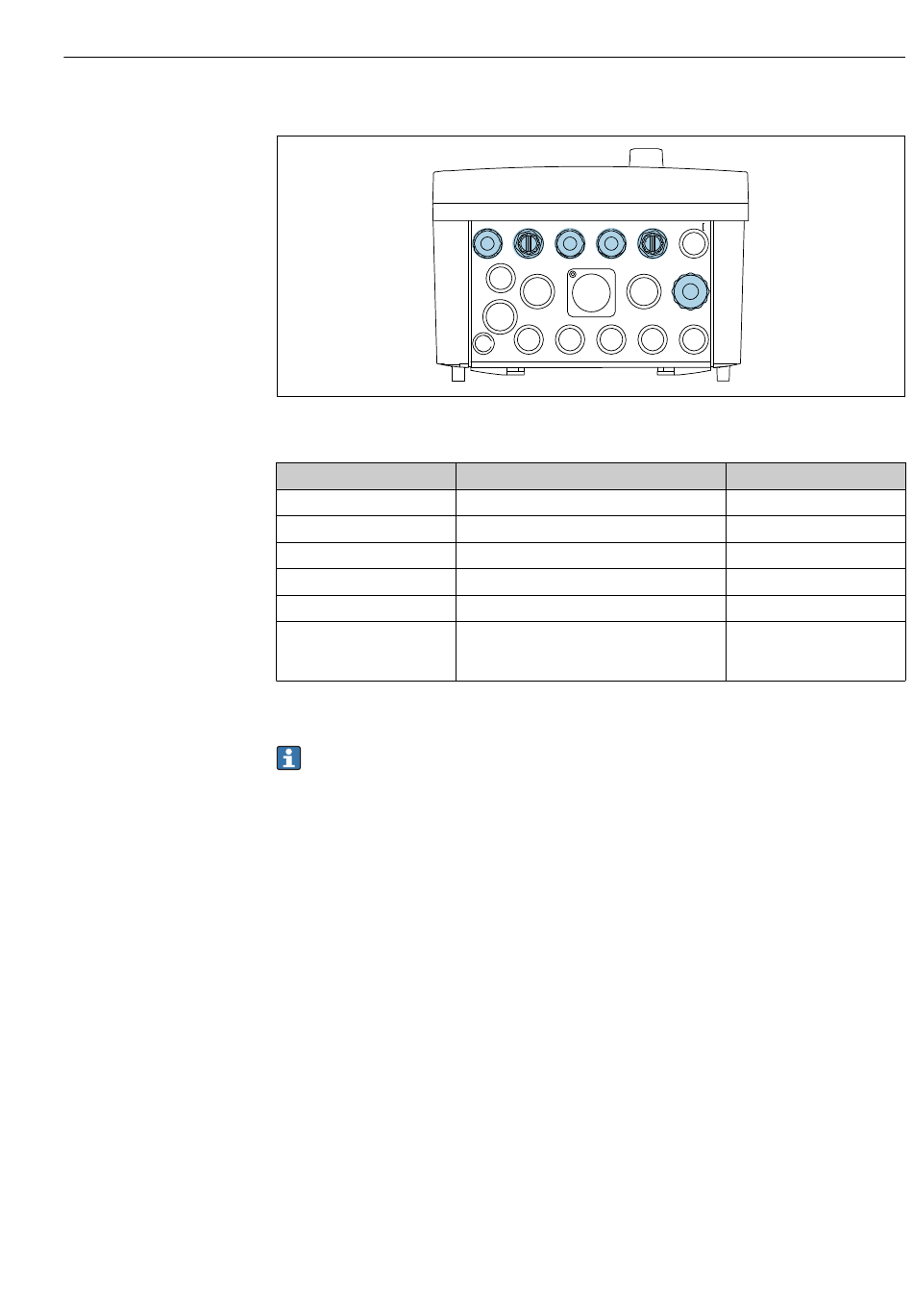

 27 Presse-étoupe de l' u nité de commande
Câblage
Tension d' a limentation
Ethernet
Capteur, 1er point de mesure
Capteur, 2e point de mesure
IPC
Capteur, contacteur à flotteur,
capteur de pression,
alimentation IPC
6.2.2 Plan des bornes pour l'unité de commande
Les bornes ont un nom unique, ainsi déterminé :
N° slot : n° port : borne
Appareil avec 2 entrées pour les capteurs numériques, 2 sortie courant et 4 relais
• Module de base BASE-E (comprend 2 entrées capteur, 2 sorties courant)
• Module de communication ETH
• Module 4AO (4 sorties courant)
• Module 2AI (2 entrées courant)
• Module DIO
• Module DIO
• Module 4R (4 relais)
H 5 6 7
Désignation
W11
W24
W23
W8
Raccordement électrique
8
G
Affectation
H
5
6
7
8
G
A0033181
33
