Montage
22

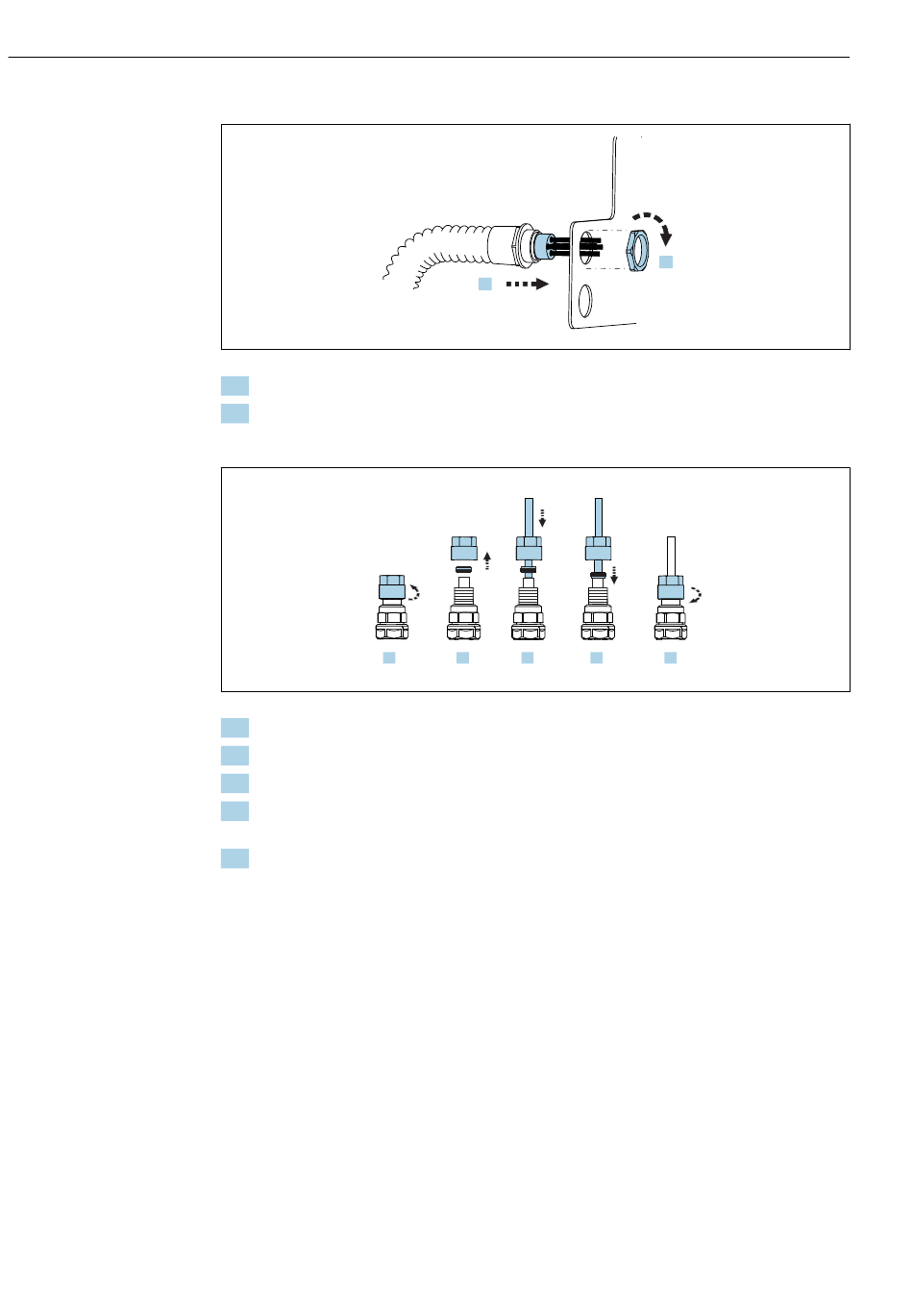

Fixer le flexible multiple au bloc de rinçage
1. Passez les tuyaux à travers l' o uverture sur la plaque du bloc de rinçage.
2. Utilisez la deuxième partie pour fixer le presse-étoupe.
Raccorder à la vanne du bloc de rinçage
1.
1. Dévissez la tête de la vanne.
2. Retirez la tête et l' e mbout de la bague de serrage positionné en dessous.
3. Passez le tuyau à travers la tête et l' e mbout de la bague de serrage dans la vanne.
4. A l' a ide de l' e mbout de la bague de serrage, raccordez le tuyau à la vanne en appuyant
légèrement dessus.
5. Revissez la tête sur la vanne.
 Le tuyau est à présent fermement positionné dans la vanne.
1.
2. 3. 4.
Liquiline Control CDC90
2.
A0032731
5.
A0032739
