 21 Support pour flexible multiple
‣

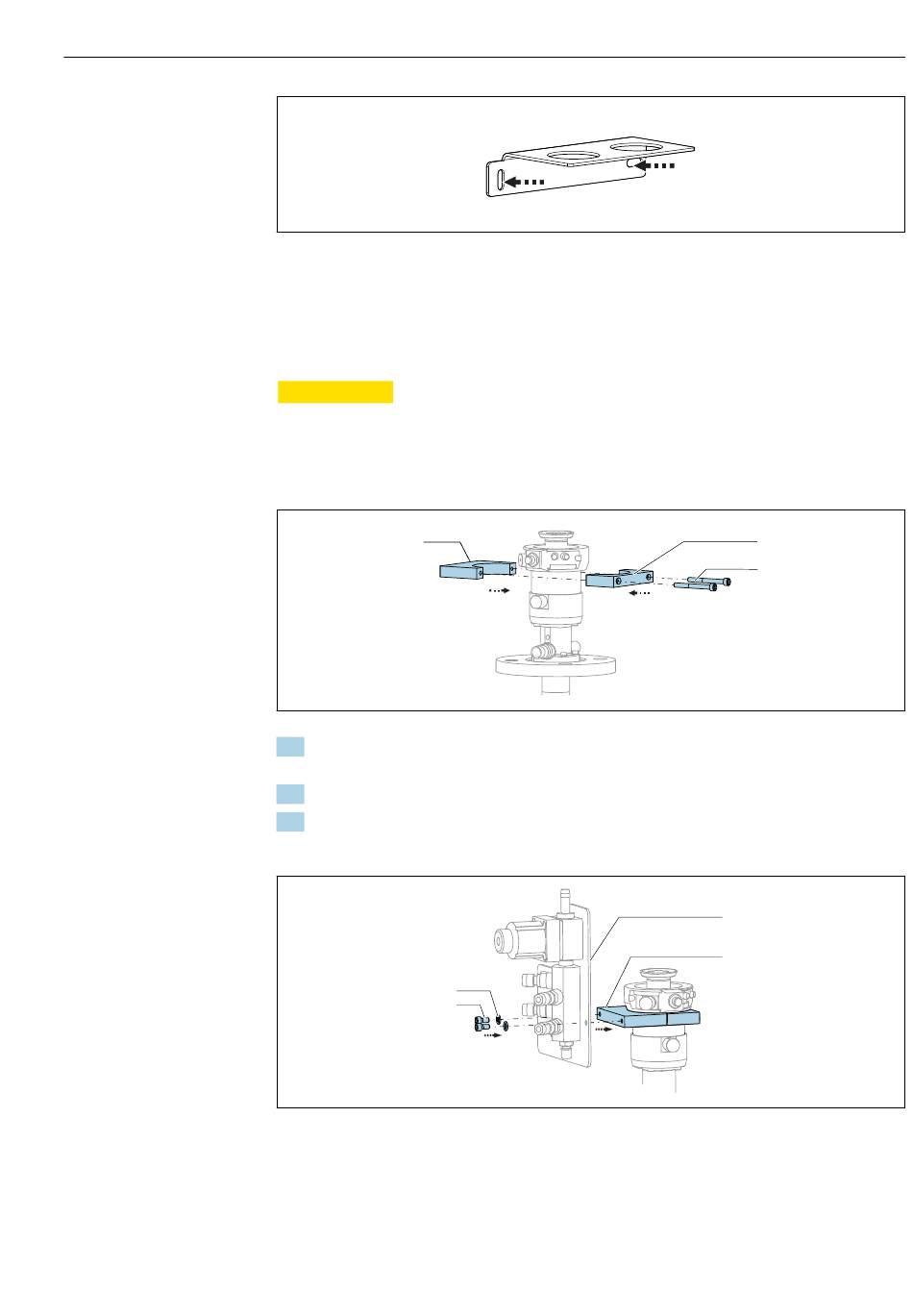

Vissez le support pour flexible multiple au mur à l' a ide des rondelles comme indiqué sur
le schéma.
5.3.3 Fixation du bloc de rinçage à la sonde
ATTENTION
L
Risque de blessure
Il y a un risque de blessures, notamment par écrasement.
‣
Utilisez des outils de montage appropriés, par exemple une clé pour vis six pans.
Support pour bloc de rinçage sur sonde
3
1. Maintenez la moitié du support pour bloc de rinçage (1) au niveau du piston de la
sonde.
2. Maintenez la deuxième moitié (3) au niveau du piston de la sonde de l' a utre côté.
3. Raccordez le support du bloc de rinçage à l' a ide des vis fournies (2).
Bloc de rinçage sur support du bloc de rinçage
4
3
‣
Fixez la platine du bloc de rinçage (1) au support du bloc de rinçage (2) à l' a ide des vis
(3) et des rondelles (4) fournies.
