Liquiline Control CDC90
Endress+Hauser
6.5.2
Terminaison de bus
Il existe deux possibilités pour la terminaison du bus :
1. Résistance de fin de ligne interne (via commutateur DIP sur la platine du module)

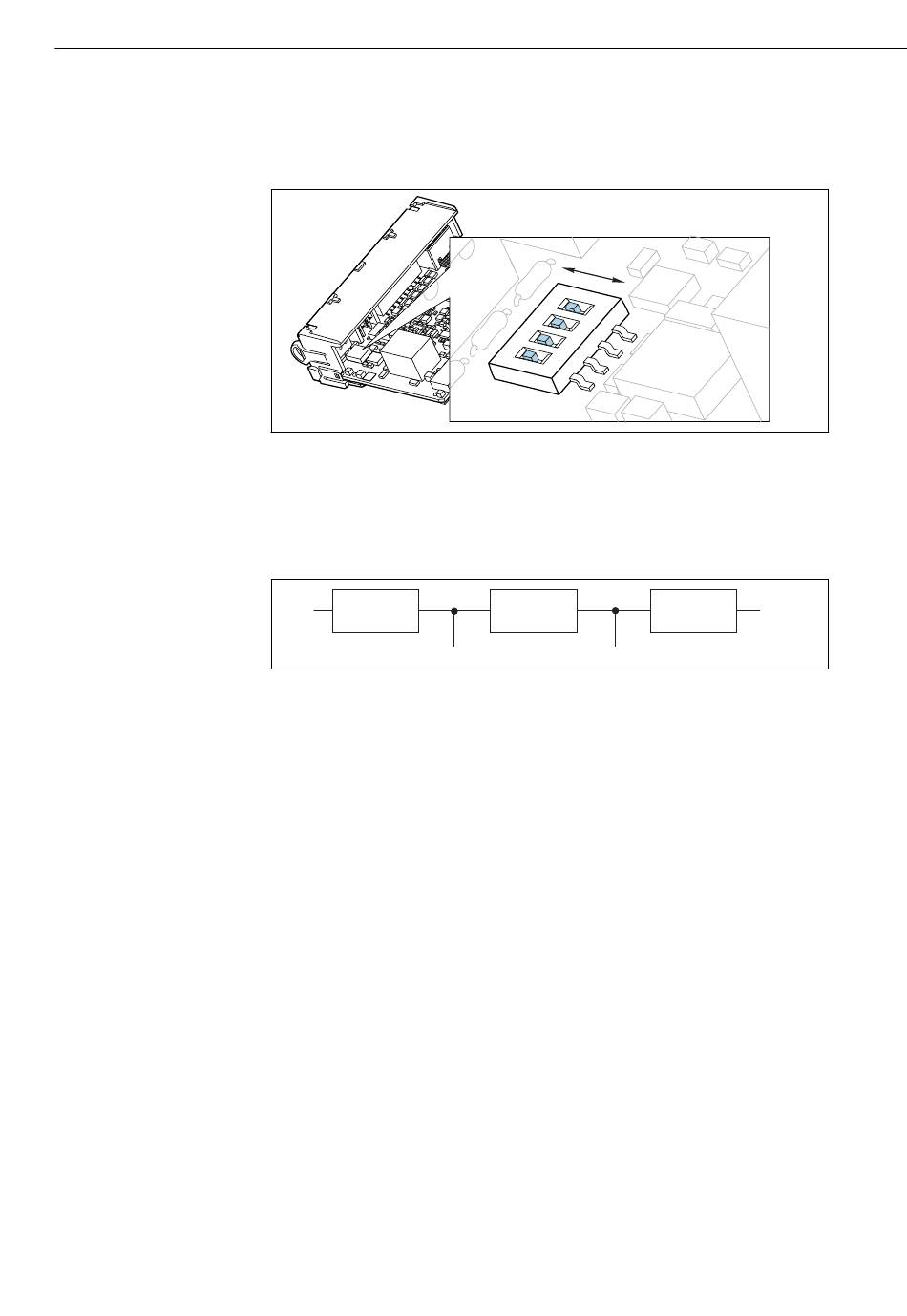

 51
Commutateurs DIP pour la résistance de fin de ligne interne
A l' a ide d' u n outil approprié, par ex. une pincette, mettez tous les 4 commutateurs DIP
en position "ON".
 La résistance de fin de ligne interne est utilisée.
VP
390
W
 52
Structure de la résistance de fin de ligne interne
2. Résistance de fin de ligne externe
Dans ce cas, laissez les commutateurs DIP se trouvant sur la carte module en position "OFF"
(réglage par défaut).
Raccordez la résistance aux bornes 81 et 82 sur la face avant du module 485 pour
l' a limentation 5 V.
 La résistance de fin de ligne externe est utilisée.
"OFF"
220
W
B/B'
A/A'
Raccordement électrique
"ON"
390
DGND
W
47
