Raccordement électrique
38
AVIS
Fil de protection/câble de terre avec extrémité préconfectionnée ou cosse ouverte
Le câble se desserre facilement. Perte de la fonction de protection.
‣
Pour raccorder le fil de terre ou le câble de terre au boulon fileté, utilisez exclusivement
un câble avec cosse fermée selon DIN 46211, 46225, forme A.
‣
Ne raccordez jamais le fil de terre ou le câble de terre au boulon fileté avec une
extrémité préconfectionnée ou une cosse ouverte !
6.3 Raccordement des capteurs
6.3.1 Types de capteur
Capteurs avec protocole Memosens
Types de capteur Câble de capteur
Capteurs numériques sans Avec connexion
alimentation interne enfichable et
supplémentaire transmission de
signal inductive
Câble surmoulé
Capteurs numériques avec Câble surmoulé
alimentation interne
supplémentaire
‣

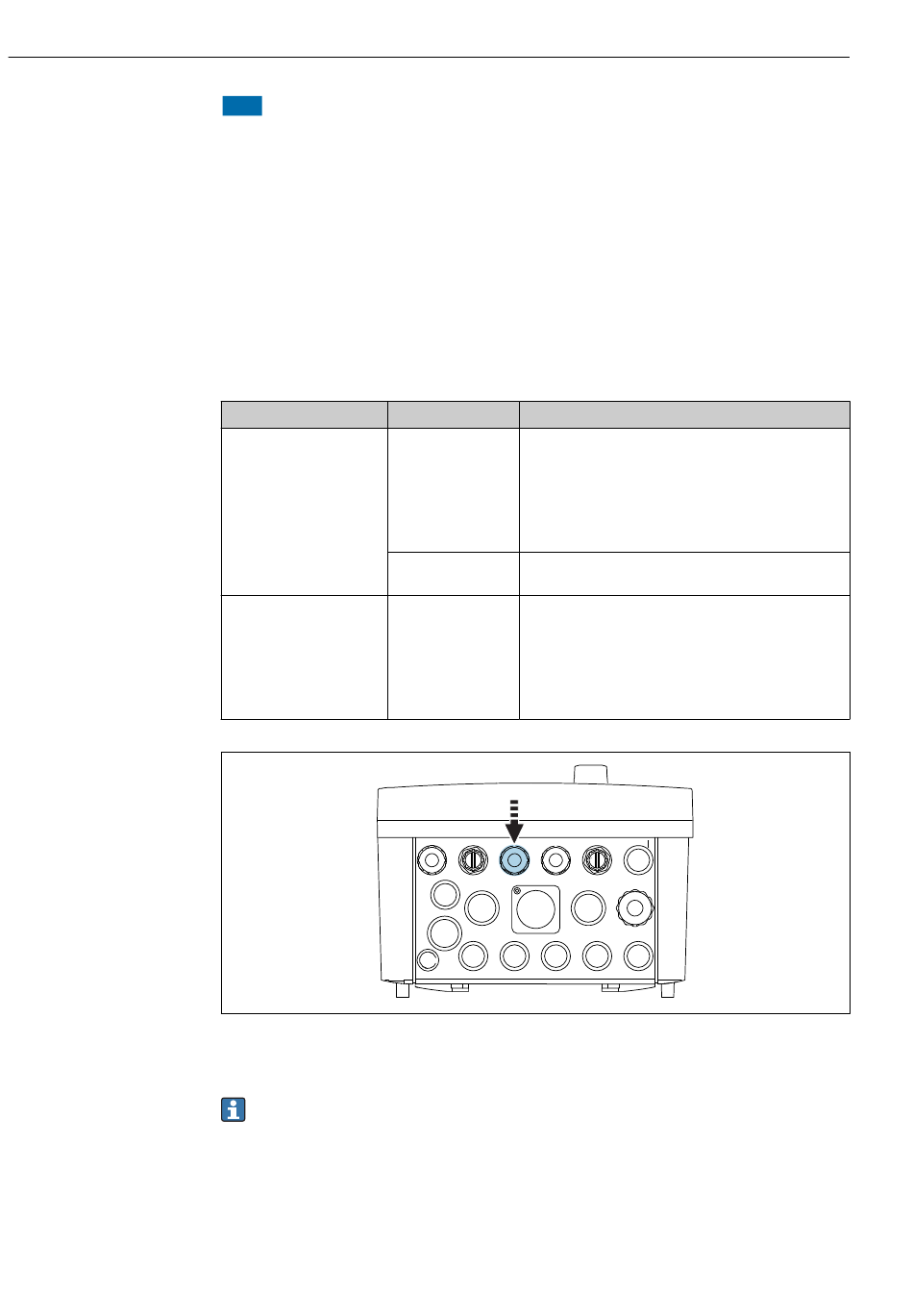

Passez le câble de capteur du 1er point de mesure à travers le presse-étoupe "6" prévu à
cet effet.
Le presse-étoupe "7" est destiné au capteur du 2e point de mesure.
Raccordement du câble de capteur
Modes de raccordement
En option : Connecteur du câble de capteur raccordé au connecteur M12 au bas de
l' a ppareil
Avec ce type de raccordement, l' a ppareil est déjà raccordé en usine ().
Capteurs
• Capteurs de pH
• Capteurs de redox
• Capteurs combinés
• Capteurs d' o xygène (ampérométriques et optiques)
• Capteurs de conductivité avec mesure conductive de la
conductivité
• Capteurs de chlore (désinfection)
Capteurs de conductivité avec mesure inductive de la
conductivité
• Capteurs de turbidité
• Capteurs pour mesure d' i nterface
• Capteurs pour mesure du coefficient d' a bsorption
spectrale (CAS)
• Capteurs de nitrates
• Capteurs d' o xygène optiques
• Capteurs à sélectivité ionique
H 7 8
5 6
Liquiline Control CDC90
G
Endress+Hauser
A0033455
