Raccordement électrique
36
6.2.6 Serre-câble
Bornes enfichables pour connexions Memosens et PROFIBUS/RS485

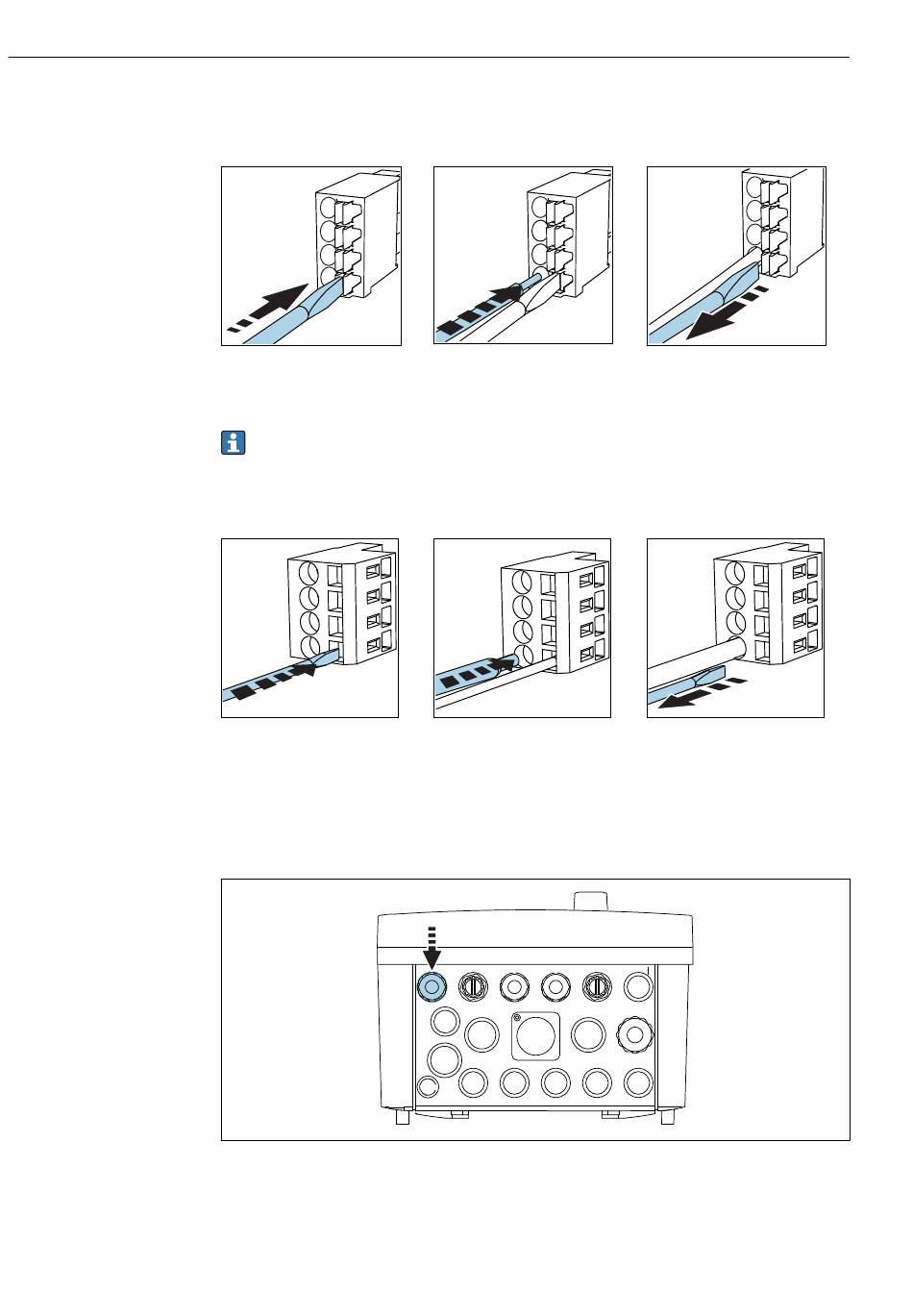

Appuyer le tournevis sur le ressort
(ouverture de la borne)
Après le raccordement, vérifiez que chaque extrémité de câble est fermement
maintenue. Les extrémités de câble préconfectionnées notamment se détachent
facilement si elles n' o nt pas été introduites correctement jusqu' e n butée.
Toutes les autres bornes enfichables
Appuyer le tournevis sur le ressort
(ouverture de la borne)
6.2.7 Raccordement de l'alimentation pour l'unité de commande
Presse-étoupe "H"
‣
Passez le câble d' a limentation à travers le presse-étoupe "H" prévu à cet effet.
Introduire le câble jusqu' e n butée
Introduire le câble jusqu' e n butée
H 5 7
6
Liquiline Control CDC90
Retirer le tournevis (fermer la borne)
Retirer le tournevis (fermer la borne)
8
G
