Liquiline Control CDC90
Endress+Hauser
6.7 Raccordement du distributeur de produit
6.7.1 Affectation des presse-étoupe

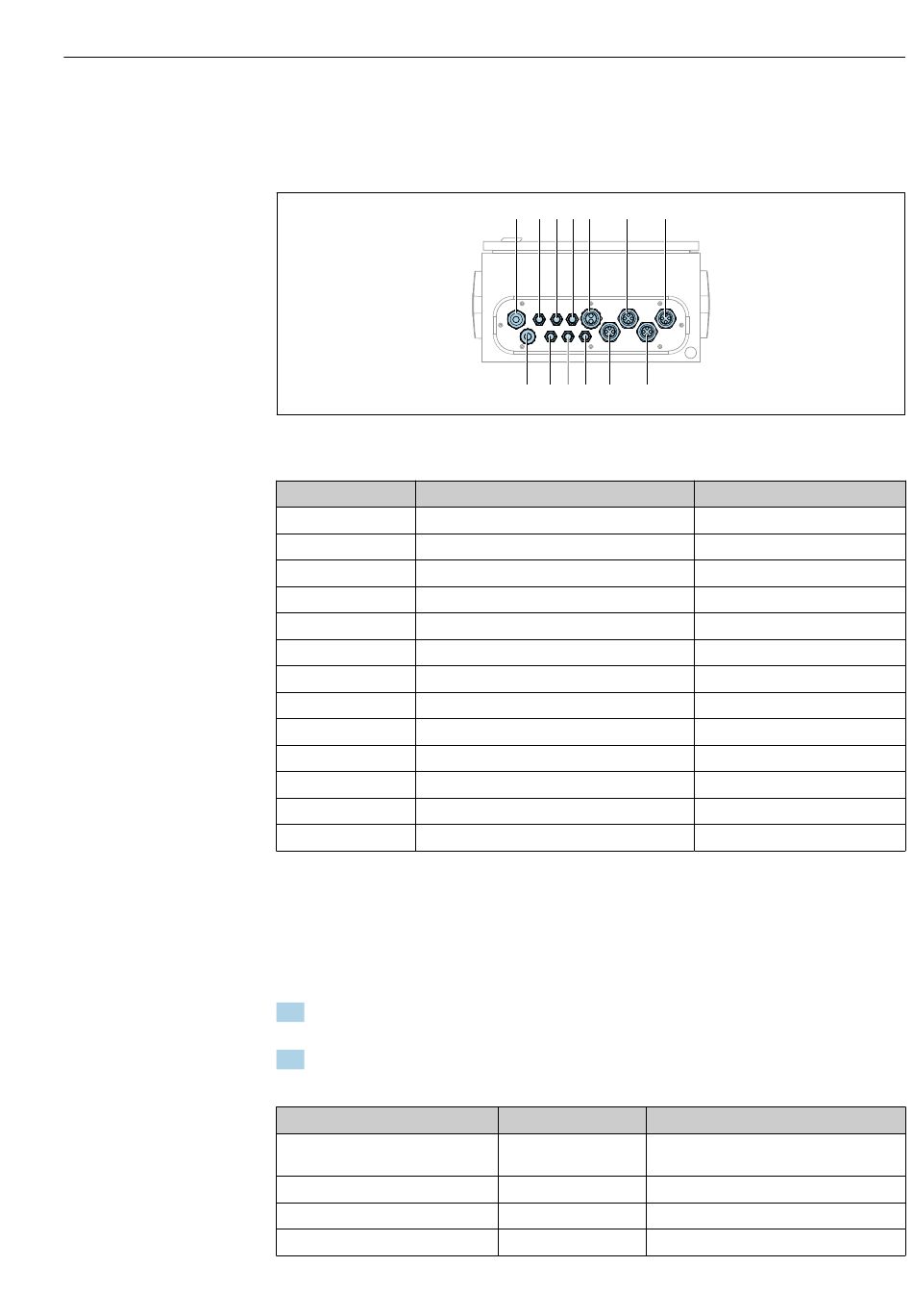

 53 Presse-étoupe du distributeur de produit
Affectation Câblage
1 Câble de signal actionneur
2 Câble d' a limentation unité de commande
3 Non affecté
4 Câble Ethernet du bloc de vannes
5 8e tuyau (noir) dans le bloc de vannes
6 Non affecté
7 Tuyaux M3
8 Câble contacteur à flotteur/niveau
9 Câble PWR du commutateur Ethernet
10 Câble PWR de la sonde
11 Libre
12 Tuyaux M1
13 Tuyaux M2
La communication entre l' u nité de commande et le distributeur de produit se fait via les
bornes de l' a ctionneur dans le distributeur de produit et précâblée en conséquence. Il vous
suffit de réaliser le câblage dans l' u nité de commande. Voir →  40
6.7.2 Raccordement des contacteurs à flotteur
1. Passez les fils des câbles W4, W5 et W6 à travers le presse-étoupe "8" prévu à cet
effet.
2. Raccordez les fils de câble à la borne de l' a ctionneur dans le distributeur de produit de
la façon suivante :
Borne X2, en haut
1
2
3
4
1 2 3 4 5 6 7
8 9 10 11 12 13
Fil de câble Fonction
W4, BK Contacteur à flotteur, solution de nettoyage
W5, BK Contacteur à flotteur, solution tampon 1
W4, BN Contacteur à flotteur, solution de nettoyage
W5, BN Contacteur à flotteur, solution tampon 1
W6, BK Contacteur à flotteur, solution tampon 2
Raccordement électrique
Désignation
W8
W11
W20->W22
8, 9, 10, 11
W4, W5, W6
W9
W2
1, 2, 3, 4
A, B, C
A0033199
