Manuale d'Installazione
3.

INSTALLAZIONE

3.1.

Ubicazione ed installazione della Spa.

Stabilire il luogo d'installazione del gruppo di filtrazione, riscaldamento e massaggio.
Stabilire la collocazione delle entrate dei tubi.

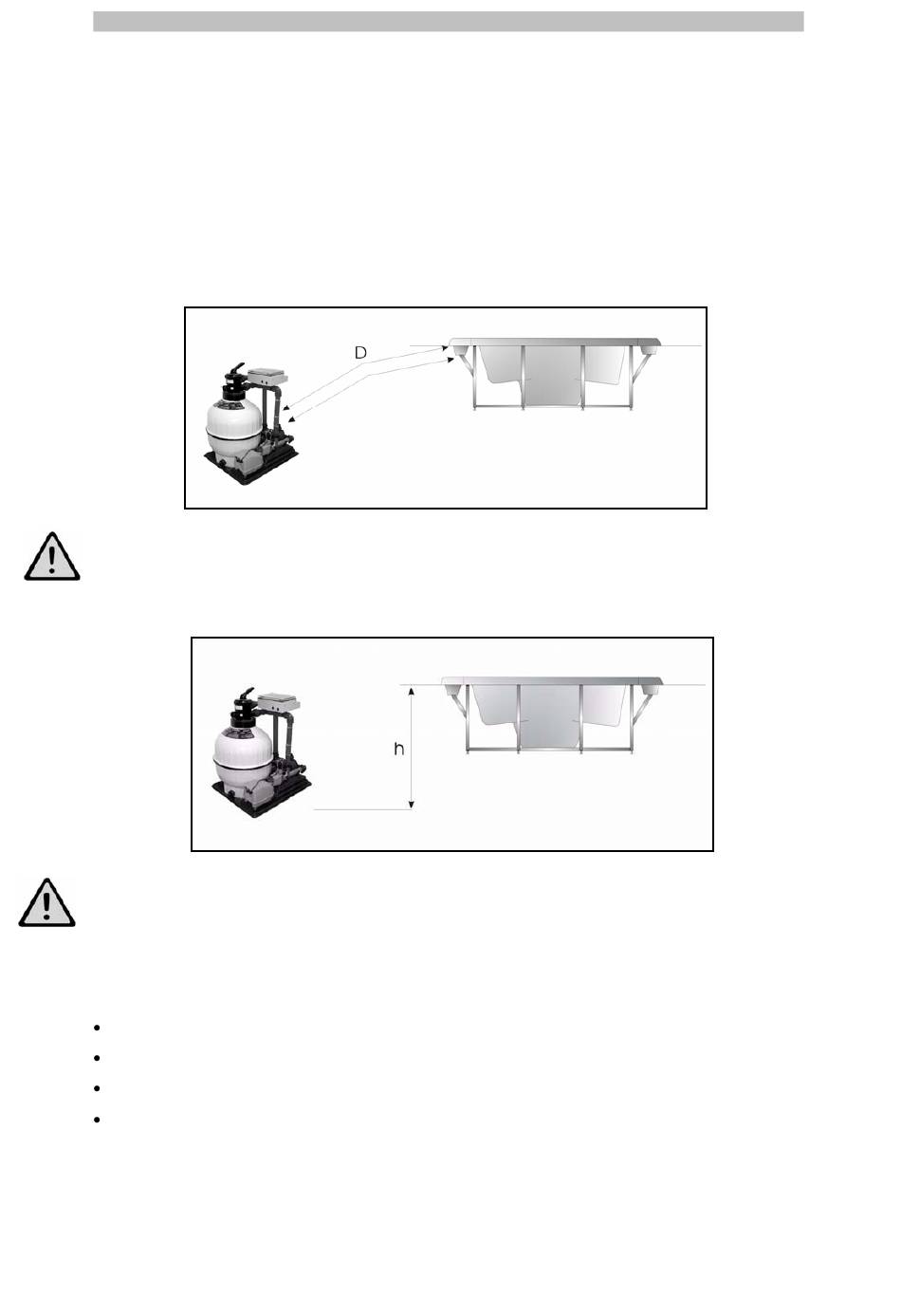

Collocare il gruppo in una zona vicino alla Spa. La distanza massima dove si può installare il
gruppo rispetto alla Spa è di 7 metri. In caso non si possano rispettare queste misure, è il caso
di consultare il fornitore.
ATTENZIONE - Attenzione si intende distanza massima il percorso dei tubi che
connettono il gruppo e la Spa.
Il gruppo compatto deve essere al di sotto del livello della Spa, così si evita di dover innescare
la pompa. Il dislivello massimo è di 1 metro al di sopra della Spa e 2 metri al di sotto.
Evitare qualsiasi collocazione in cui si possa avere un passaggio
reparto del gruppo elettrico.
Si deve lasciare un accesso libero, per poter realizzare i lavori di manutenzione.
3.2.

Montaggio del gruppo Compatto e della Spa

Per l'allacciamento si dovrà usare il seguente tipo di tubi:
Circuito di filtrazione:
Circuito di massaggio (jets):
Circuito di massaggio ad aria:
*A distanze standard (massimo 7 m) e senza eccesso di perdita di carico.
Seguire i seguenti schemi e indicazioni di montaggio per ogni circuito.
In qualsiasi caso si dovranno minimizzare l'installazione di gomiti e tubi per ridurre la perdita di
carico dell'installazione.
PN 10 diametro 50 mm*.
PN 10 diametro 50 mm*
PN 10 diametro 50 mm*.
8
Italiano
di acqua nel
