Manuale d'Installazione
2.5.

Descrizione dei circuiti.

A. Il circuito di aspirazione, ha come compito la presa dell'acqua tramite lo stesso scarico di
fondo per il suo rinvio alla Spa mediante i jets. Questo circuito è comandato dalla pompa di
massaggio.
B. Il circuito di mandata dell'acqua, ha il compito di far ritornare l'acqua alla Spa ad alta
velocità che, combinato con il circuito Venturi, proporziona la funzione di massaggio aria-
acqua. Il ritorno si effettua tramite i jets, distribuiti nella Spa.
C. Il circuito di ritorno, ha il compito di portare l'acqua alla Spa che passa attraverso al filtro e
al contatore mantenendo sempre l'acqua perfettamente filtrata e riscaldata.
D. Il circuito di aspirazione Simmer o bordo sfioro, ha come compito la presa dell'acqua
attraverso lo stesso, per poi rinviarla alla Spa mediante una bocchetta d'impulsione. Questo
circuito è comandato dalla pompa di filtrazione, passando attraverso il filtro dello
scambiatore di calore e della vasca di compenso nelle Spa ad uso pubblico.
E. Il circuito di aria, spinge l'aria tramite la pompa soffiante alla Spa. La distribuzione dell'aria
all'interno della Spa si effettua attraverso una serie di bocchette soffianti che si incontrano
sul fondo o sui sedili della Spa.

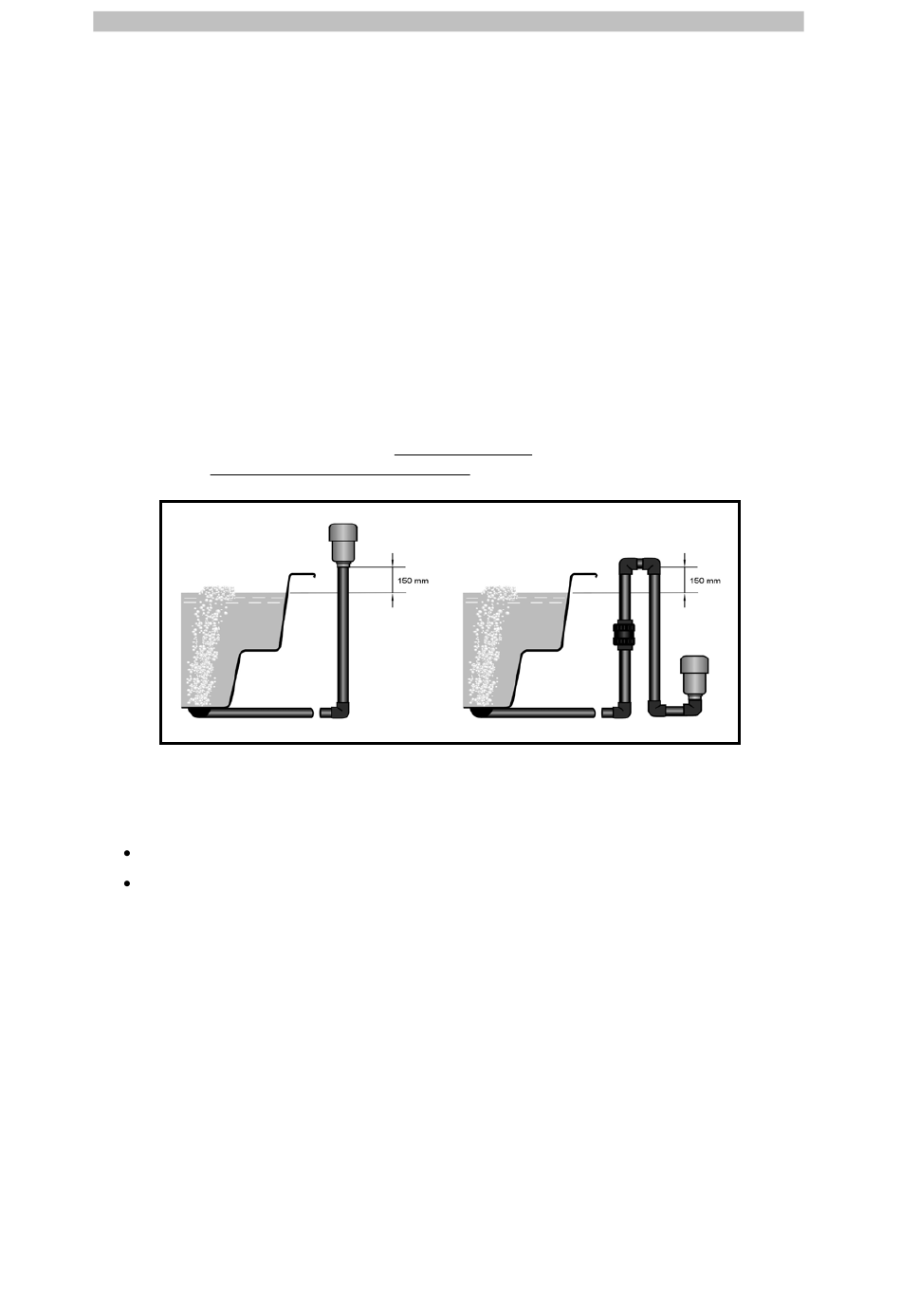

Nota: E' obbligatorio realizzare un sifone di 150 mm sopra al livello massimo dell'acqua
della Spa e collocare una valvola di anti ritorno tra questo sifone e la Spa.
Le Spa a bordo sfioro devono essere provviste di una vasca di compenso, con una funzione
doppia :
Raccogliere l'acqua che fuoriesce dalla Spa quando entrano le persone.
Impedire che la pompa di filtrazione rimanga senza acqua.
Per ubicare al meglio la vasca di compenso si deve installarla in un luogo il più vicino possibile
alla Spa, trattenendola ad un livello inferiore della linea di galleggiamento in modo che il bordo
sfioro possa raccogliere tutta l'acqua che fuoriesce.
La presa di aspirazione della pompa, tenderà a situarsi al di sotto o allo stesso livello del fondo
della vasca di compenso.
La vasca di compenso dispone di un'entrata di acqua generale con una elettrovalvola ( non
inclusa) che apre il passo quando le arriva tensione e di uno scarico di fondo
situato in un luogo più alto del deposito.
6
Italiano
del diametro 50
