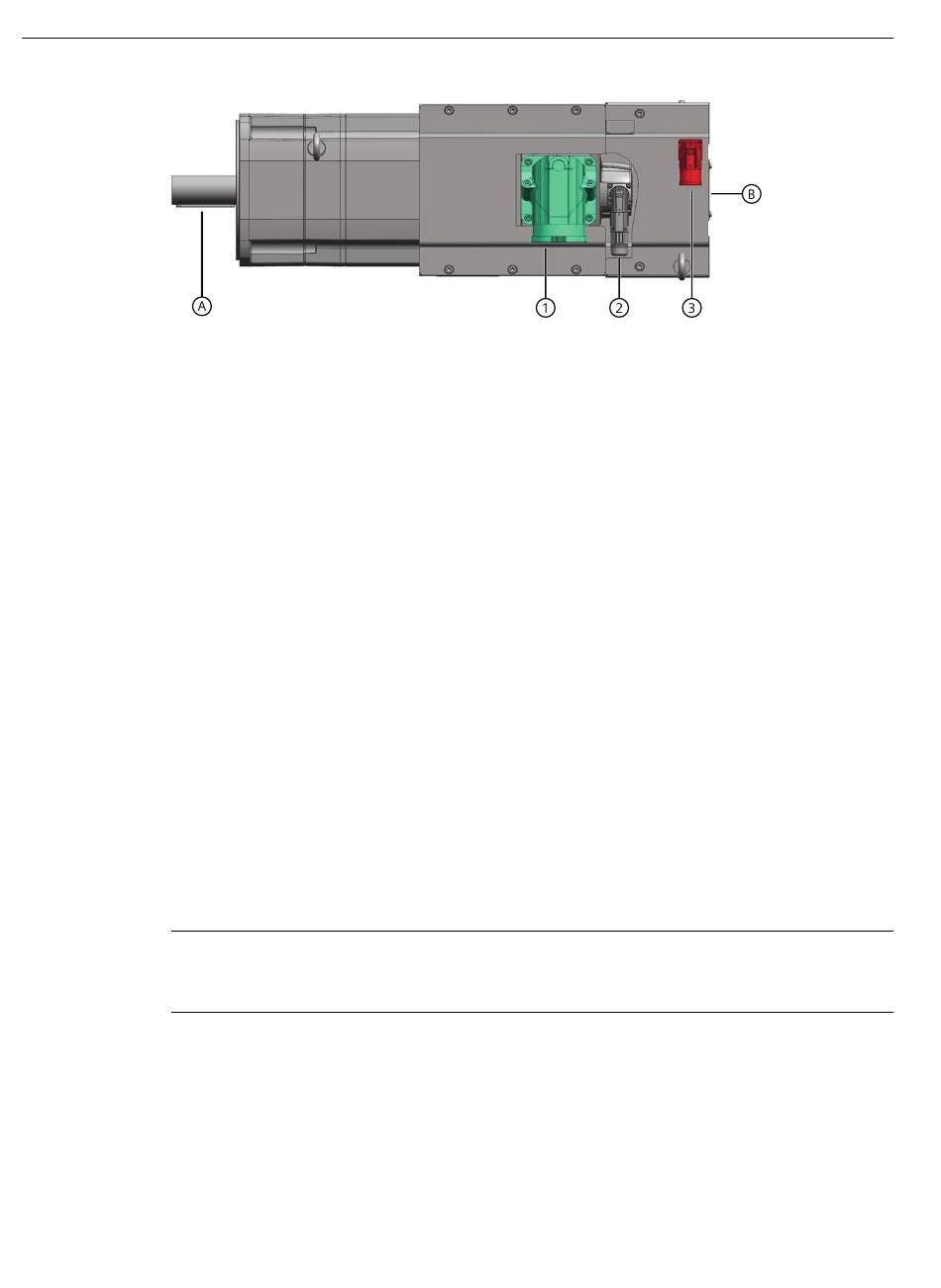

9.3.1.2 Pose des câbles en milieu humide
Description
Remarque
Si le moteur est installé dans un milieu humide, les câbles de puissance et de signaux doivent
être posés comme sur la figure ci-dessous.
388
①
Côté D - côté entraîne‐
ment
②
Côté N - côté opposé à
l'entraînement
③
Direction de départ des connecteurs fixes
Transversal, vers la droite
Transversal, vers la gauche
Connecteur de puissance
L'exemple illustre la sélection de la direction de départ du
connecteur d'alimentation sur la 13e position du numéro d'ar‐
ticle =1, "transversale, vers la droite"
Connecteur de signaux, non visible, caché par le capot du
ventilateur ; la figure montre l'orientation "transversale, vers la
droite". Le connecteur de signaux se trouve sur le codeur du
côté N du moteur.
Connecteur du ventilateur, se trouve au-dessus du moteur du
ventilateur
L'exemple illustre l'option Z Q41.
③
, valables uniquement pour 1FT7117
Q43
Q44
