Composants du moteur et options
5.2 Options
Domaines d'utilisation du moteur
Typiquement, ces versions trouvent notamment une application dans l'industrie agro-
alimentaire et les machines-outils.
Le système de peinture de ces moteurs est résistant à de nombreux détergents et
désinfectants courants.
Remarque
La résistance aux détergents et désinfectants utilisés a été prouvée par des tests de résistance
effectués par la Sté. ECOLAB Deutschland GmbH. Pour consulter le certificat, voir
Communication produit SIMOTICS S avec option N16
• Contrôler la résistance du système global formé par le moteur, les raccords et les câbles avant
l'utilisation.
Connectique
Pour les moteurs avec interface DRIVE-CLiQ, il existe une différence au niveau du connecteur
de signaux par rapport à la version standard du moteur.
Les codeurs DQI avec l'option N16 sont disponibles uniquement avec un connecteur de
signaux constitué d'un connecteur coudé orientable.
Le connecteur coudé orientable est un connecteur rond M17.
1
Tableau 5-7
Moteur
1FT703
1FT704
1FT706
1FT708
1FT710
1FT7117
1FT713
• La longueur du moteur augmente de 5 mm et correspond à la longueur de construction du
moteur sans interface DRIVE-CLiQ.
• La hauteur de la zone d'encombrement par rapport au milieu du moteur est de 82 mm.
• Le raccordement nécessite un câble de signaux différent de la version standard.
Plus d'informations, voir Communication produit SIMOTICS S avec option N16.
108

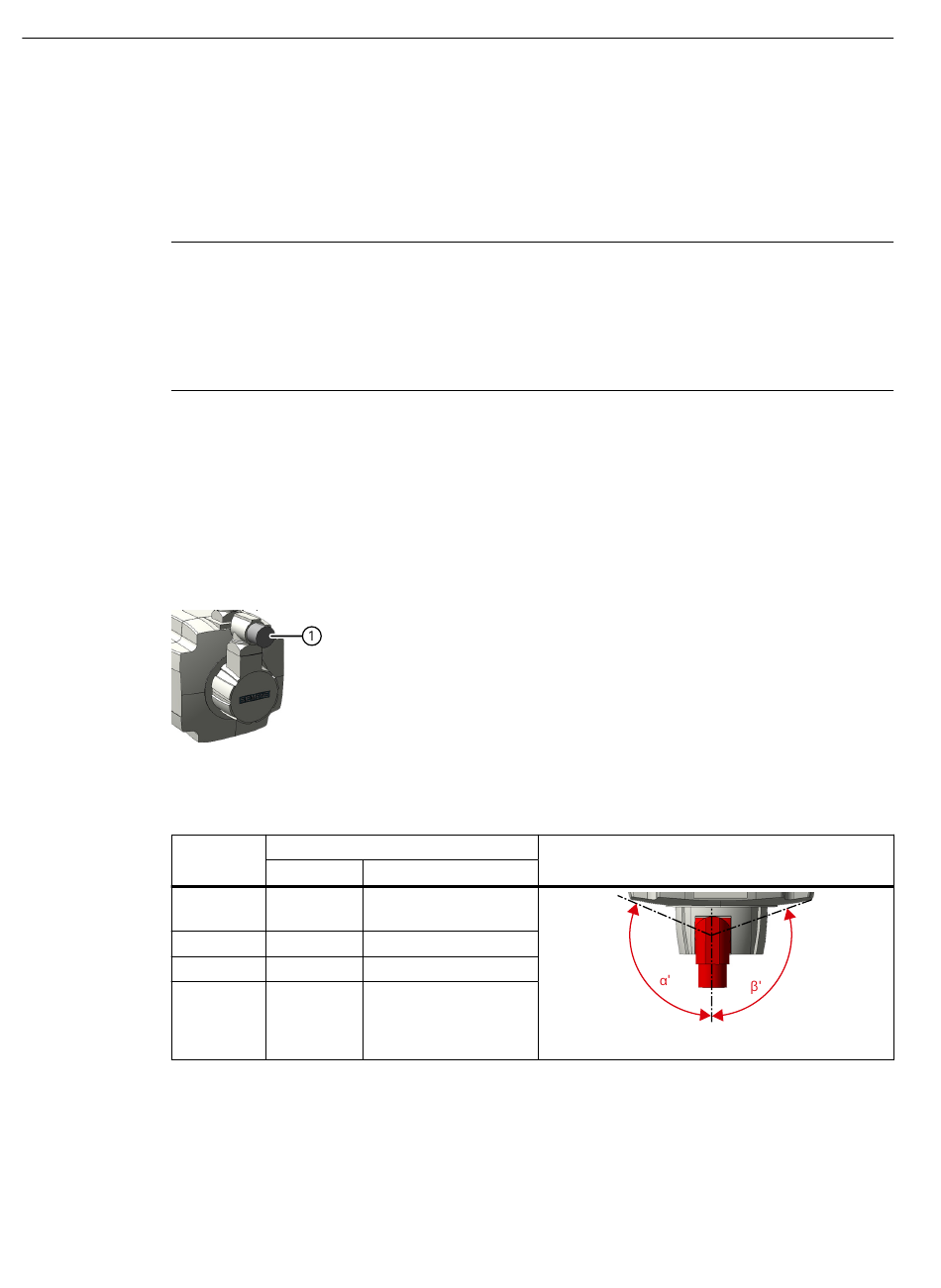

Connecteur rond M17 (connecteur de signaux)
Plage de pivotement du connecteur rond M17
Connecteur rond M17
Angle α´
125°
115°
105°
95°
Angle β´
130°
110°
100°
95°
Manuel de configuration, 03/2024, A5E45099423D AB
Dessin
Moteurs synchrones S-1FT7
