CIRCUIT HYDRAULIQUE

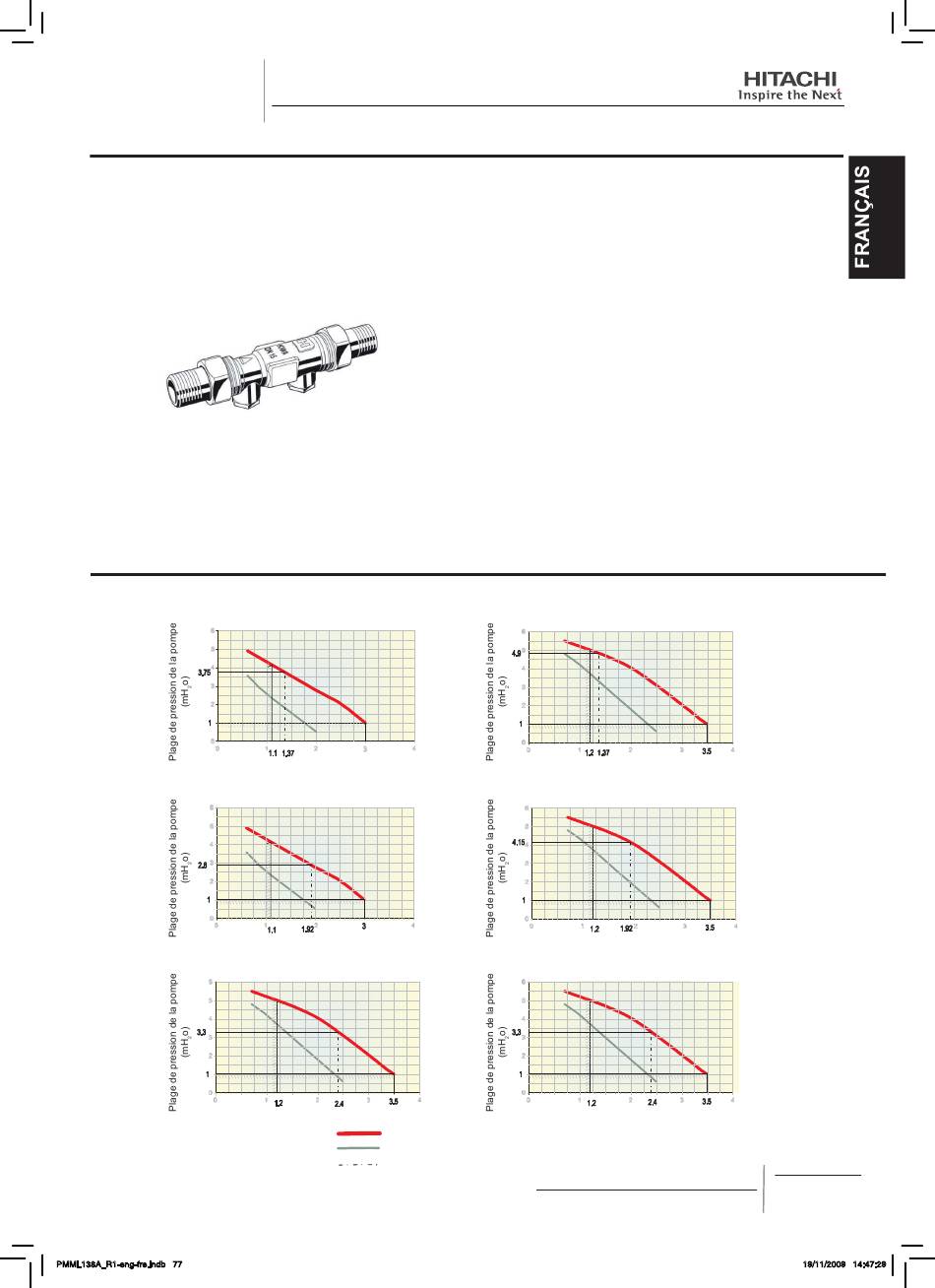

12.5. VANNE DE SERVICE
L'appareil est livré avec un clapet anti-retour d'eau (ou clapet de
non-retour). Ce composant est un dispositif de sécurité destiné
à protéger le système contre les retours de pression, de débit
et de siphonnage d'eau non-potable dans les branchements
d'immeuble, les étages et les équipements.
Ce clapet doit être installé sur site.
Principales caractéristiques :
- Pression de service maximum : 16 bar
- Température de service maximum : 70ºC (court terme 90ºC)
- Raccord fileté R1/2"
- Bouchons d'essai et de vidange disponibles 1/4"
- Longueur : 137mm
- Valeur Kvs : 6
- Poids : 0,24 kg
12.6. COURBES DE LA POMPE
Débits d'eau possibles pour la pompe (m
Débits d'eau possibles pour la pompe (m
Débits d'eau possibles pour la pompe (m
PMML138A_R1-eng-fre.indb 77
RWM-3FSN2E
/h)
3
RWM-4FSN2E
/h)
3
RWM-5FSN2E
/h)
3
Vitesse maximale
Vitesse moyenne
Débit d'eau de chauffage nominal
Guide d'installation :
1. Vérifiez la direction du débit (indiquée par une flèche) lors de
l'installation du clapet anti-retour.
2. Dans une alimentation en eau potable les clapets anti-retour
se placent juste après le compteur d'eau. Cette position
assure une protection optimale de l'alimentation en eau
potable.
3. Installez-le sur un tuyau horizontal avec les bouchons d'essai
vers le bas. Cette position assure une efficacité de protection
optimale et est idéale pour tester le clapet.
4. Il convient de placer des soupapes d'arrêt de chaque côté
du clapet anti-retour pour pouvoir tester plus aisément et
rapidement ce dernier.
5. L'emplacement choisi doit être protégé du gel et facile
d'accès.
RWM-3FSN2E - 4.5H1
Débits d'eau possibles pour la pompe (m
RWM-4FSN2E - 6H(1/3)
Débits d'eau possibles pour la pompe (m
RWM-5FSN2E - 6H(1/3)
Débits d'eau possibles pour la pompe (m
PMML0138A-rev.1 -11/2009
/h)
3
/h)
3
/h)
3
77
