fr
74
Type de signal entrée analogique (AI2)
Pour le générateur de valeur de consigne
PT1000
0 – 10 V
2 – 10 V
0 – 20 mA
4 – 20 mA

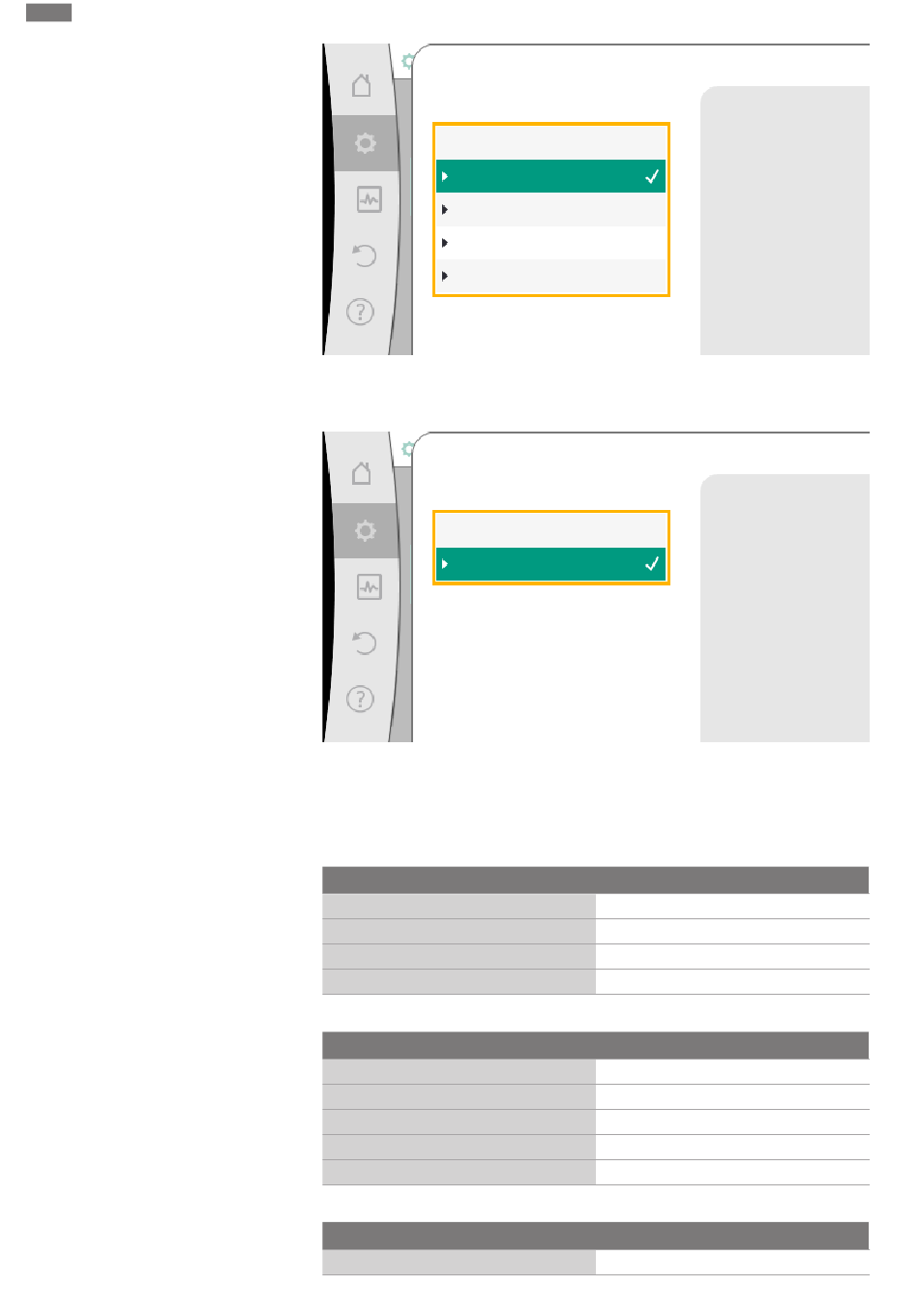

Fig. 54: Type de signal
Après avoir sélectionné le type de signal, le mode d'utilisation des valeurs standard est défi-
ni :
Utiliser les valeurs standard
Entrée analogique (AI2)
Utiliser les consignes
Réglages personnal...
Fig. 55: Utiliser les valeurs standard
Avec « Utiliser les consignes », les valeurs standard sont utilisées pour la transmission du
signal. Ensuite, le réglage de l'entrée analogique comme générateur de valeur de consigne
est terminé.
Affectation de signal pour « Utiliser les consignes »
Type de signal 0 ... 10 V
ARRÊT :
MARCHE :
Min :
Max :
Tabl. 37: Affectation de signal standard 0 ... 10 V
Type de signal 2 ... 10 V
Détection de rupture de câble
ARRÊT :
MARCHE :
Min :
Max :
Tabl. 38: Affectation de signal standard 2 ... 10 V
Type de signal 0 ... 20 mA
ARRÊT :
Instructions de fonctionnement • Wilo-Stratos MAXO/-D/-Z • Ed.01/2024-08
Régler l'entrée analogique
sur le type
de signal 0...10 V.
Régler l'affectation
du signal/de la valeur.
1,0 V
2,0 V
3,0 V
10,0 V
< 2,0 V
2,5 V
3,0 V
3,0 V
10,0 V
2,0 mA
