2.2 Réglages sur la pompe
Instructions de fonctionnement • Wilo-Stratos MAXO/-D/-Z • Ed.01/2024-08
3.5
1
2
3

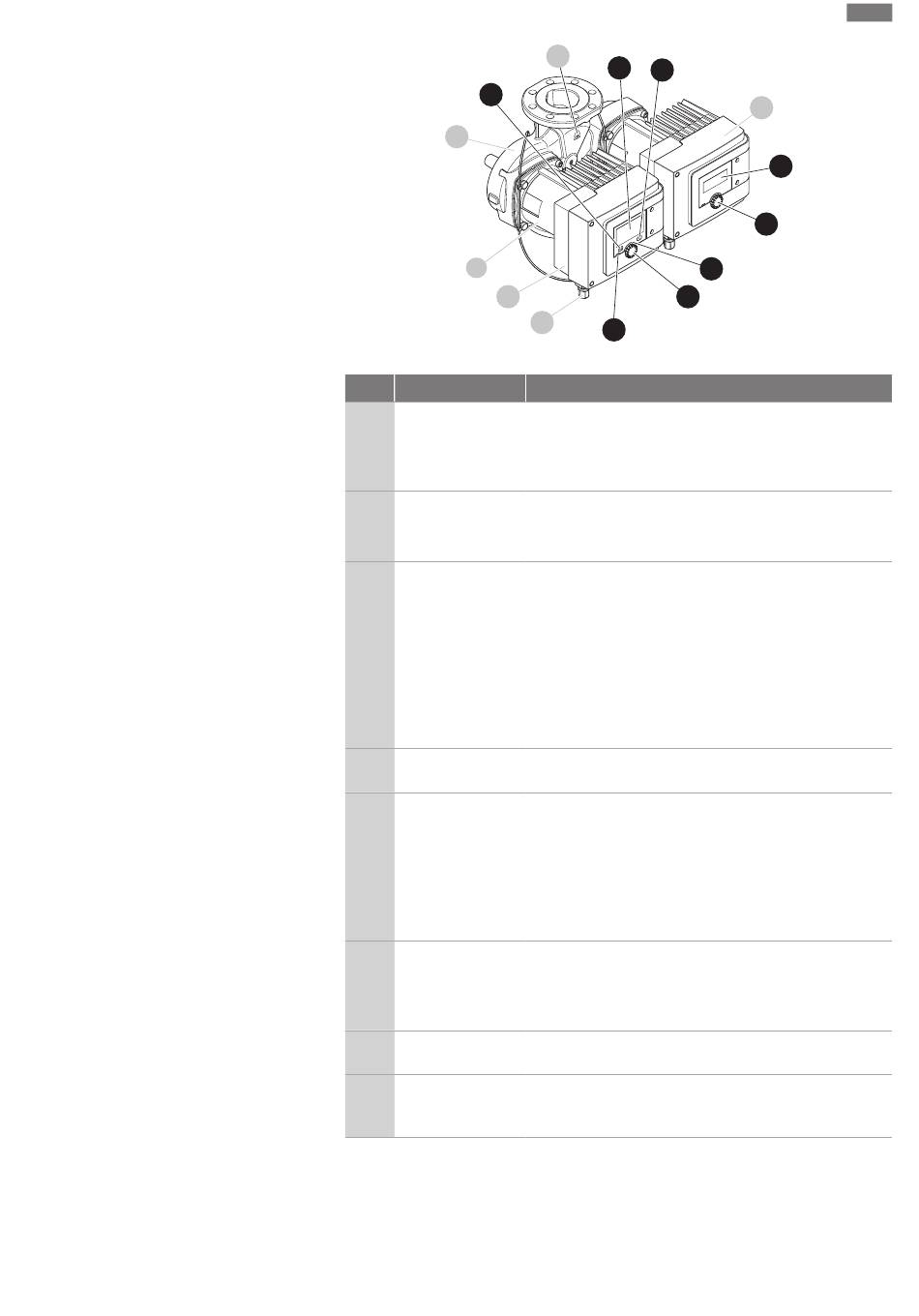

Fig. 2: Éléments de commande (pompe double)
Pos. Désignation
3.1 Écran graphique
3.2 Voyant vert à LED
3.3 Voyant bleu à LED
3.4 Bouton de com-
mande
3.5 Bouton retour
3.6 Touche contexte
5.1 Écran LED
5.2 Bouton de com-
mande de l'écran
LED
Tabl. 1: Description des éléments de commande
Les réglages s'effectuent en tournant et en appuyant sur le bouton de commande. Tourner
le bouton de commande vers la gauche ou la droite permet de naviguer dans les menus ou
de modifier les réglages. Un marquage vert indique que l'utilisateur navigue dans le menu.
Un marquage jaune indique qu'un réglage est effectué.
1.1
3.1
3.6
3.2
3.4
4
3.3
Explication
Informe sur les réglages et l'état de fonctionnement du cir-
culateur.
Interface utilisateur intuitive pour le réglage du circulateur.
L'affichage de l'écran n'est pas mobile.
La LED est allumée : Le circulateur est alimenté en tension
et opérationnel.
Aucun avertissement ni défaut n'est signalé.
La LED est allumée : Le circulateur est influencé par une in-
terface externe, par exemple :
• Commande à distance via Bluetooth
• Valeur de consigne définie par l'entrée analogique AI1 ou
AI2
• Intervention de la gestion technique centralisée par entrée
numérique DI1, DI2 ou communication bus
Clignote pour indiquer la connexion d'un circulateur double.
Déplacement dans les menus et modification en tournant/
appuyant sur un bouton.
Navigue dans le menu :
• vers le niveau de menu précédent (1 appui court)
• vers le réglage précédent (1 appui court)
• vers le menu principal (1 appui long, > 2 secondes)
En combinaison avec la touche contexte, permet d'activer
ou de désactiver le verrouillage des touches. > 5 secondes.
Ouvre un menu contextuel contenant des fonctions et op-
tions supplémentaires.
En combinaison avec le bouton retour, permet d'activer ou
de désactiver le verrouillage des touches. > 5 secondes.
Fournit des informations sur les codes d'erreur et le PIN
Bluetooth.
Appuyé, il déclenche la fonction de purge. Il ne tourne pas.
fr
5
5.1
5.2
