Instructions de fonctionnement • Wilo-Stratos MAXO/-D/-Z • Ed.01/2024-08
AVIS
Appuyer sur le bouton contexte
contextuelles supplémentaires donnant accès à d'autres réglages.
La zone des données d'exploitation et des valeurs de mesure
de fonctionnement importants (p. ex. le point de fonctionnement actuel) et les autres va-
leurs de mesure.
La zone « Influences actives »
ment soumise (p. ex. une fonction Ext. ARRÊT).

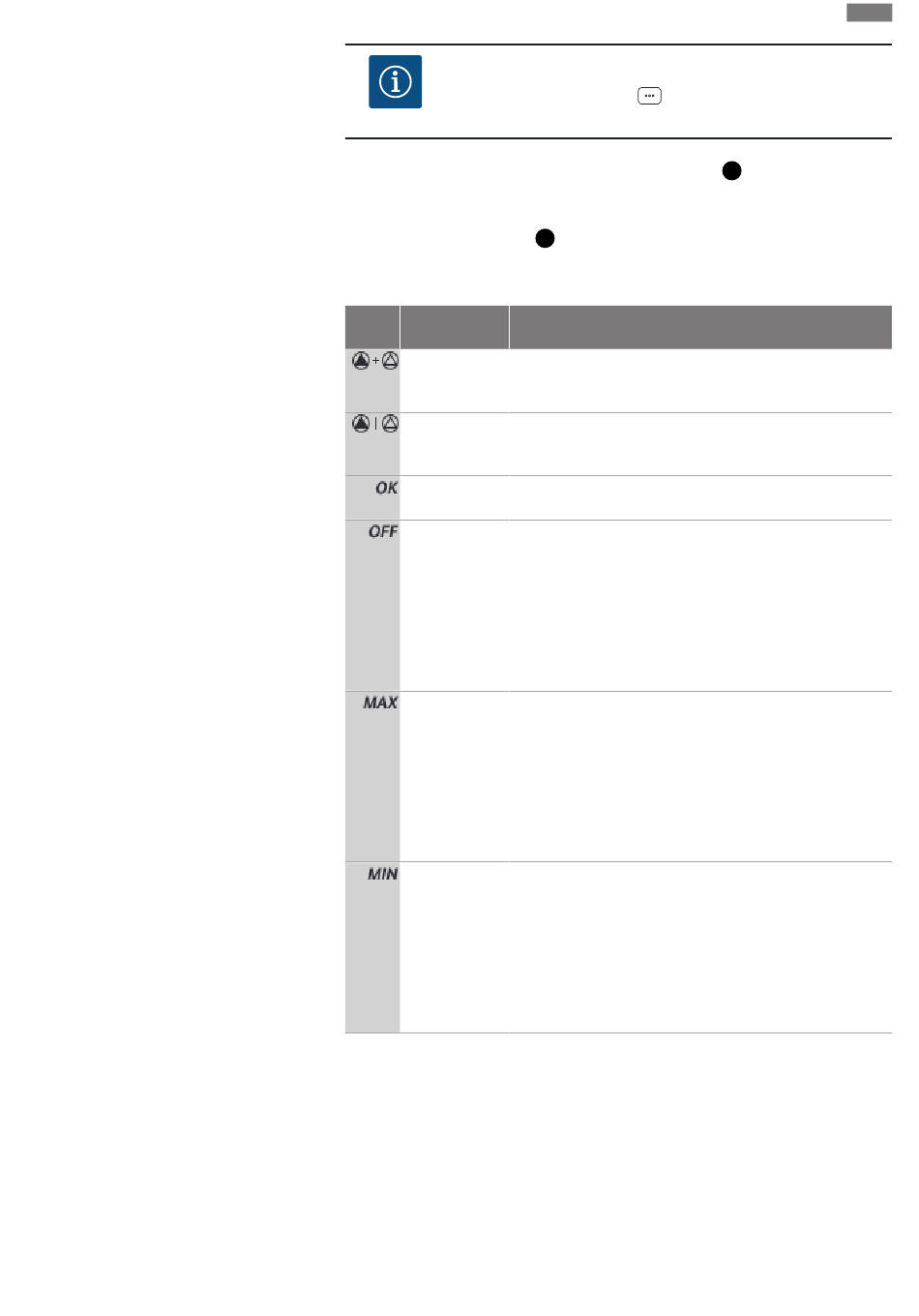

« Influences actives » possibles :
Sym- Information Signification
bole
Mode de fonctionnement en pic de charge
Symbole plein : Le moteur tourne de ce côté de la pompe.
L'écran graphique est installé à gauche.
Mode de fonctionnement normal/secours
Symbole plein : Le moteur tourne de ce côté de la pompe.
L'écran graphique est installé à gauche.
La pompe fonctionne dans le mode de régulation défini sans
autres influences.
Commande de Commande de forçage ARRÊT activée.
forçage ARRÊT La pompe est désactivée en priorité. La pompe est arrêtée.
Remarque sur la source de déclenchement de la commande de
forçage :
1.
2.
Commande de forçage MAX activée.
La pompe fonctionne à puissance maximale.
Remarque sur la source de déclenchement de la commande de
forçage :
1.
2.
Commande de forçage MIN activée.
La pompe fonctionne à une puissance minimale.
Remarque sur la source de déclenchement de la commande de
forçage :
1.
2.
permet d'afficher des options
5
affiche les influences auxquelles la pompe est actuelle-
Aucune indication : commande de forçage due à une de-
mande effectuée via le HMI ou un module CIF
DI1/DI2 : commande de forçage due à une demande ef-
fectuée via une entrée binaire.
Aucune indication : commande de forçage due à une de-
mande effectuée via le HMI ou un module CIF
DI1/DI2 : commande de forçage due à une demande ef-
fectuée via une entrée binaire.
Aucune indication : commande de forçage due à une de-
mande effectuée via le HMI ou un module CIF
DI1/DI2 : commande de forçage due à une demande ef-
fectuée via une entrée binaire.
fr
7
affiche les paramètres
