Procédez comme suit pour monter l'appareil sur un panneau :
1.
2.
3.
2.4
Connexion du relais d'alarme de sécurité
Le relais de sécurité peut être configuré pour s'enclencher en fonction de conditions
d'alarme. Le contact NO (contact à fermeture) est fermé lorsque l'appareil est sous
tension et en l'absence d'alarme. Quand l'appareil n'est pas sous tension ou si une
alarme active est configurée, le relais ouvre le contact NO et ferme le contact NC
(contact à ouverture).
Remarque
Vous pouvez configurer la commande de la sortie du relais de sécurité avec RUG-
GEDCOM RX1512 . Une application usuelle de ce relais est le signalement d'une
alarme en cas de défaillance de l'alimentation électrique. Pour plus d'informations,
reportez-vous au RUGGEDCOM RX1512 Manuel d'utilisation pour le RUGGEDCOM
RX1512.
La figure ci-dessous montre comment connecter le relais correctement.
RUGGEDCOM RX1512
Manuel d'installation, 12/2019, C79000-G8977-1057-16
Placez l'appareil contre le panneau et repérez les trous de fixation sur le pan-
neau.
1
1
Vis
1
Adaptateur pour panneau/rail DIN symétrique
2

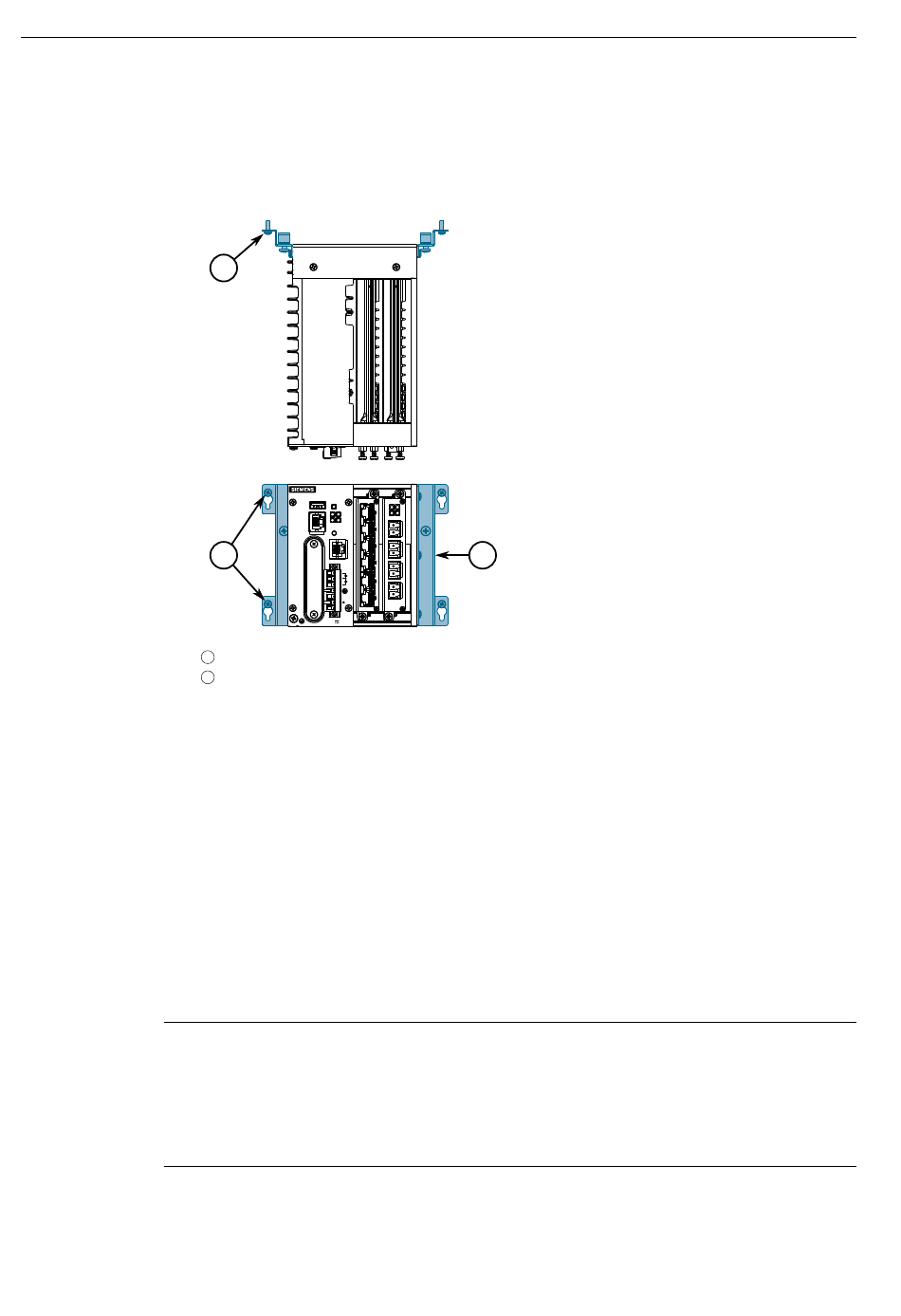

Figure 2.2
Montage sur panneau
Réalisez les trous de fixation.
Alignez l'appareil avec les trous de fixation et fixez-le au panneau.
2.4 Connexion du relais d'alarme de sécurité
2
Installation de l'appareil
11
