Installation de l'appareil
2.5.2 Test de la rigidité diélectrique
Danger électrique – risque d'endommagement de l'appareil
Avant de tester la rigidité diélectrique (essai diélectrique ou sous tension élevée), re-
tirez le cavalier métallique. L'appareil peut subir des dommages.
1.
2.
3.
16
ATTENTION
Retirez le cavalier métallique qui raccorde la borne de terre contre les surten-
sions et la borne de terre du boîtier. Ce cavalier métallique raccorde le circuit de
suppression des transitoires à la terre du boîtier et doit être retiré afin d'éviter
que le circuit de suppression des transitoires ne soit endommagé au cours du
test.
1
5
Borne de terre des ondes de choc
1
Borne positive (+)
2
Borne de terre du châssis
3
Borne négative (-)
4
Cavalier
5
Connexion de terre du boîtier
6

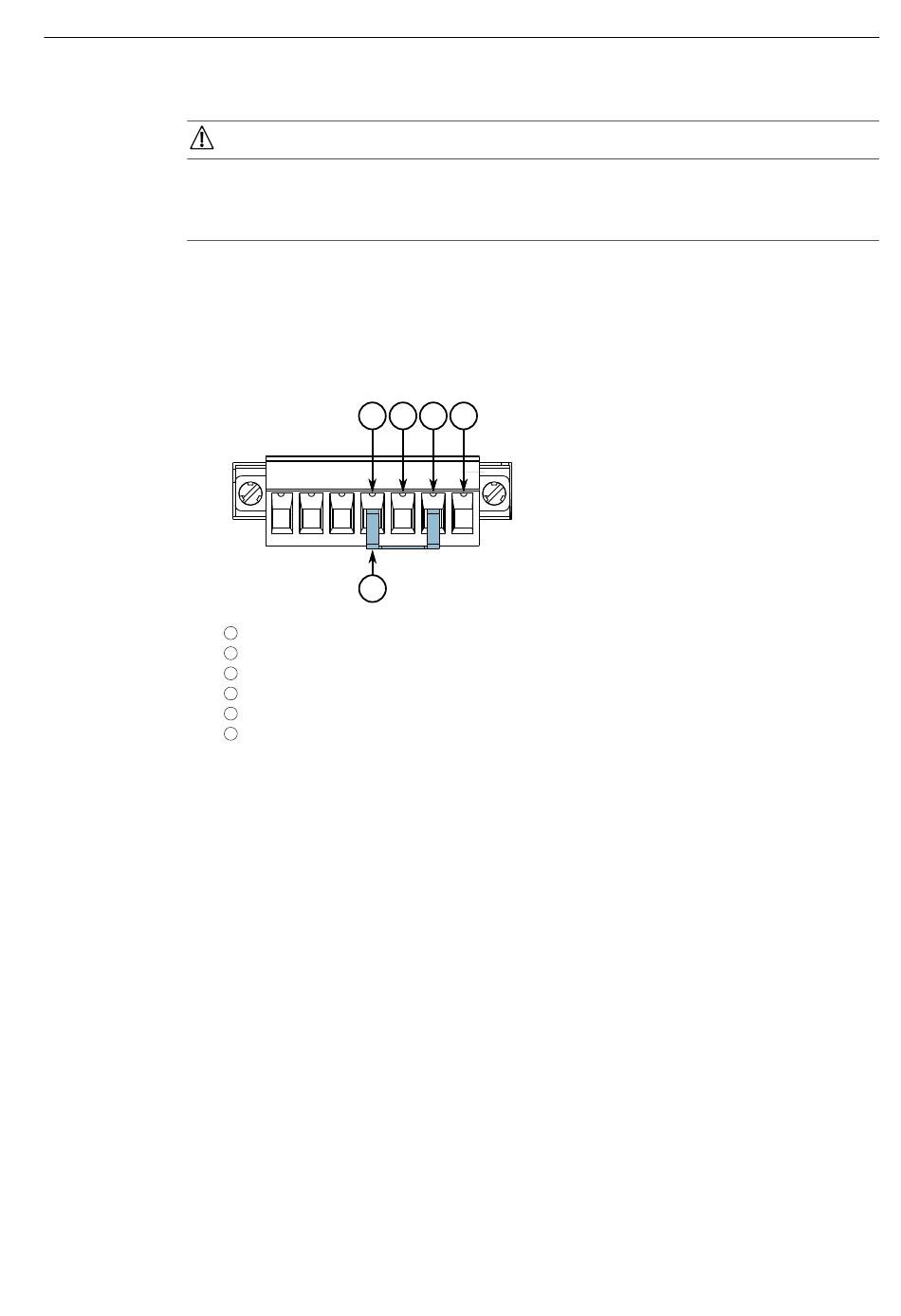

Figure 2.7
Cavalier
Connectez une borne de l'appareil d'essai diélectrique à la borne positive et à la
borne négative. Connectez la deuxième borne de l'appareil d'essai diélectrique à
la borne de terre du boîtier. Ne connectez pas l'appareil d'essai diélectrique à la
borne de terre contre les surtensions.
Après le test, replacez le cavalier métallique entre la borne de terre contre les
surtensions et la borne de terre du boîtier.
2
3
4
RUGGEDCOM RX1512
Manuel d'installation, 12/2019, C79000-G8977-1057-16
