Caractéristiques des connecteurs
Connexion à des périphériques 1000BASE-T
Pour connecter les ports à des périphériques compatibles 1000BASE-T (serveurs, postes de travail,
routeurs, etc.), vous devez utiliser un câble direct à quatre paires torsadées de catégorie 5 pour
périphériques 10BASE-T, 100BASE-TX et 1000BASE-T. La
des câbles directs.
Pour connecter les ports à d'autres périphériques et appareils (commutateurs, répéteurs, etc.), vous devez
utiliser un câble croisé à quatre paires torsadées de catégorie 5. La
principe des câbles croisés.
Remarque
Utilisez un câble direct pour connecter deux ports lorsque l'un des ports est signalé par une croix (X)
uniquement. Utilisez un câble croisé pour connecter deux ports, qu'ils soient ou non signalés tous les
deux par une croix (X).

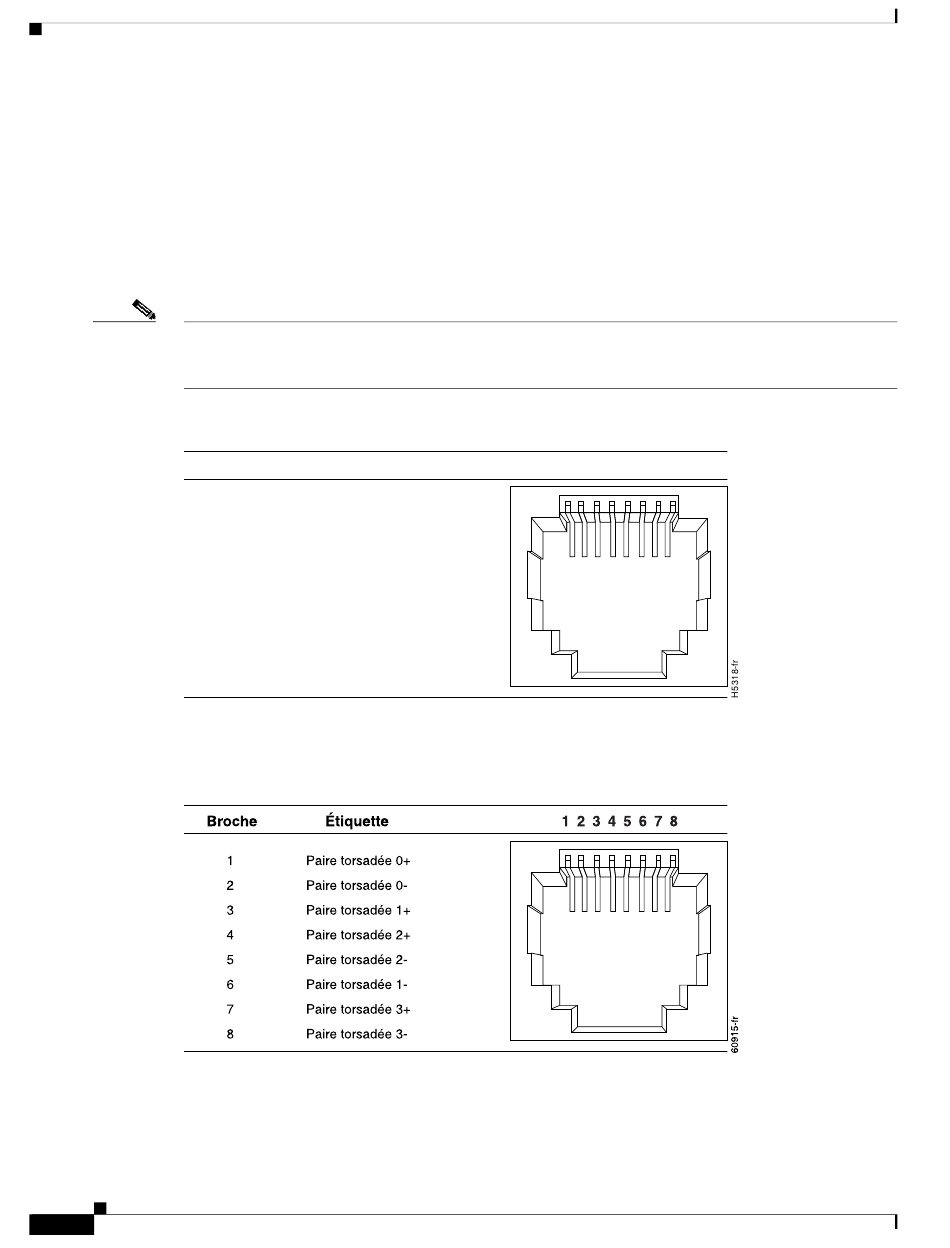

Figure C-1
Broche
Figure C-2
Guide d'installation matérielle du commutateur Cisco IE 3000
C-2
Brochage des ports 10/100
Étiquette
1
Réception +
2
Réception -
3
Envoi +
4
NC
5
NC
6
Envoi -
7
NC
8
NC
Brochage des ports 10/100/1000
Annexe C
Figure C-7
présente le schéma de principe
Figure C-8
présente le schéma de
1
2 3
4 5 6 7 8
