Vérification du fonctionnement du commutateur
Fixation du connecteur d'alimentation et de relais au commutateur
Procédez comme suit pour fixer les connecteurs d'alimentation et de relais à la façade du commutateur.
Étape 1
Insérez le connecteur d'alimentation et de relais dans le réceptacle Pwr A situé sur la façade du
commutateur. Reportez-vous à la
Un arc électrique peut apparaître lorsque vous mettez sous tension et hors tension le connecteur
Attention
d'alimentation et de relais. Cela risque d'entraîner une explosion dans les installations situées dans
des locaux à risque. Assurez-vous que l'alimentation du commutateur et du circuit d'alarme est
coupée. Avant de commencer, assurez-vous qu'il est impossible de mettre accidentellement en
marche l'alimentation électrique et vérifiez que la zone n'est pas dangereuse.
Si les vis imperdables du connecteur d'alimentation et de relais ne sont pas serrées correctement, un
arc électrique risque de se produire en cas de retrait accidentel du connecteur. Énoncé 1058

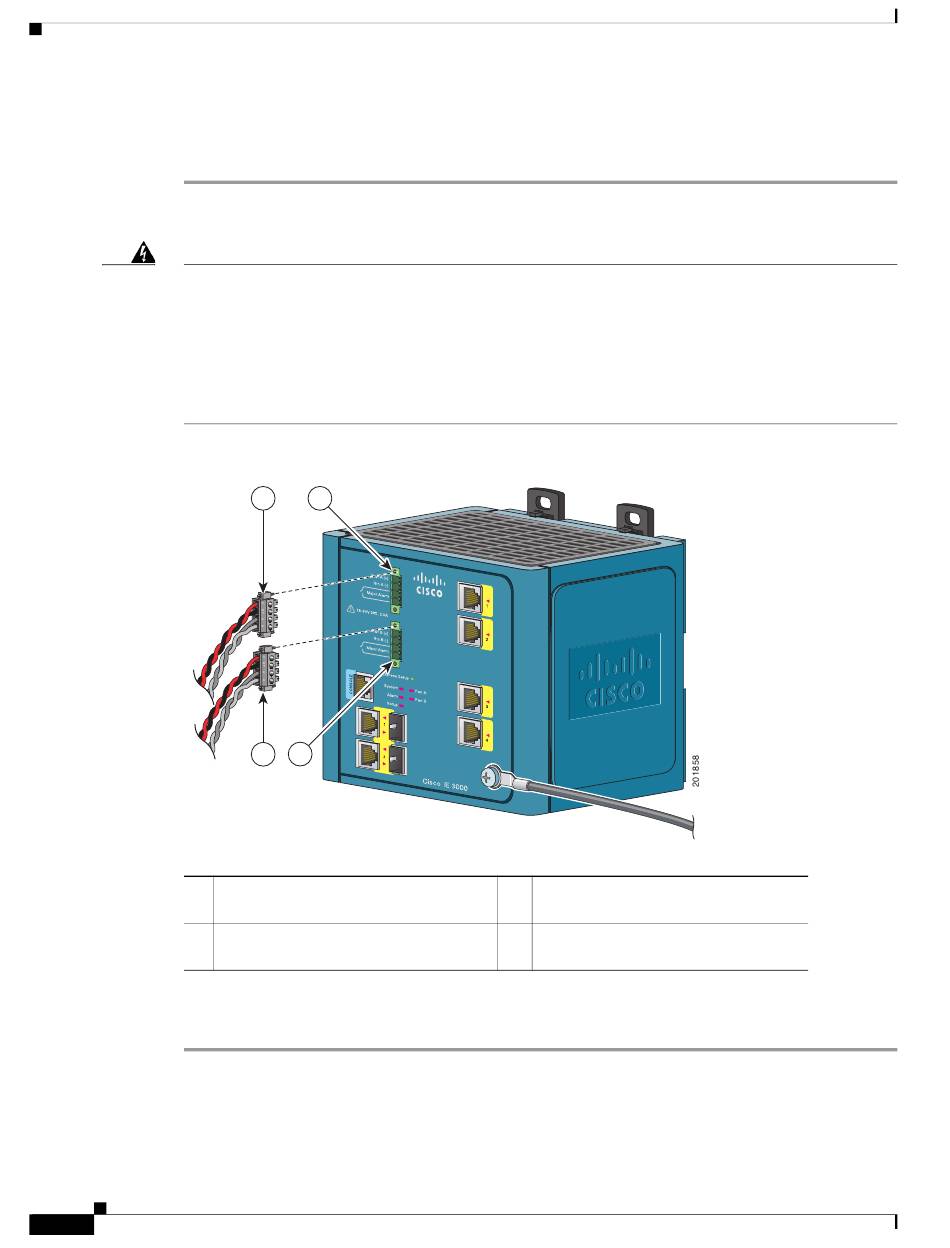

Figure B-17
1
2
Utilisez un tournevis dynamométrique à tête plate pour serrer les vis imperdables de chaque côté du
Étape 2
connecteur d'alimentation et de relais.
Guide d'installation matérielle du commutateur Cisco IE 3000
B-24
Fixation du connecteur d'alimentation et de relais au commutateur
1
2
4
3
Connecteur de la source
d'alimentation A
Réceptacle Pwr A
Annexe B
Figure
B-17.
3
Réceptacle Pwr B
4
Connecteur de la source
d'alimentation B
Installation dans un environnement dangereux
OL-23644-01
