Chapitre 2 Installation du commutateur
Pour raccorder le commutateur à une source électrique d'entrée en courant continu CC, procédez comme
suit :
Localisez le connecteur d'alimentation et de relais (reportez-vous à la
Étape 1
Figure 2-12
Étape 2 Identifiez les connexions d'alimentation CC positive et retour du connecteur. La connexion
d'alimentation CC positive est identifiée par la lettre V et la connexion adjacente retour, par les lettres
RT. Reportez-vous à la
Mesurez deux brins de câble de cuivre à paire torsadée (18 à 20 AWG) d'une longueur suffisante pour
Étape 3
connecter la source électrique CC.
À l'aide d'une pince à dénuder pour câbles de calibre 18, dénudez chacun des deux câbles à paire torsadée
Étape 4
provenant de chaque source électrique d'entrée en courant continu CC, sur une longueur de 6,3 mm
(0,25 po) ± 0,5 mm (0,02 po). Ne dénudez pas plus de 6,8 mm (0,27 pouce) d'isolant du câble. Une partie
du câble du connecteur d'alimentation et de relais resterait exposée au terme de l'installation si la
longueur à dénuder était dépassée.

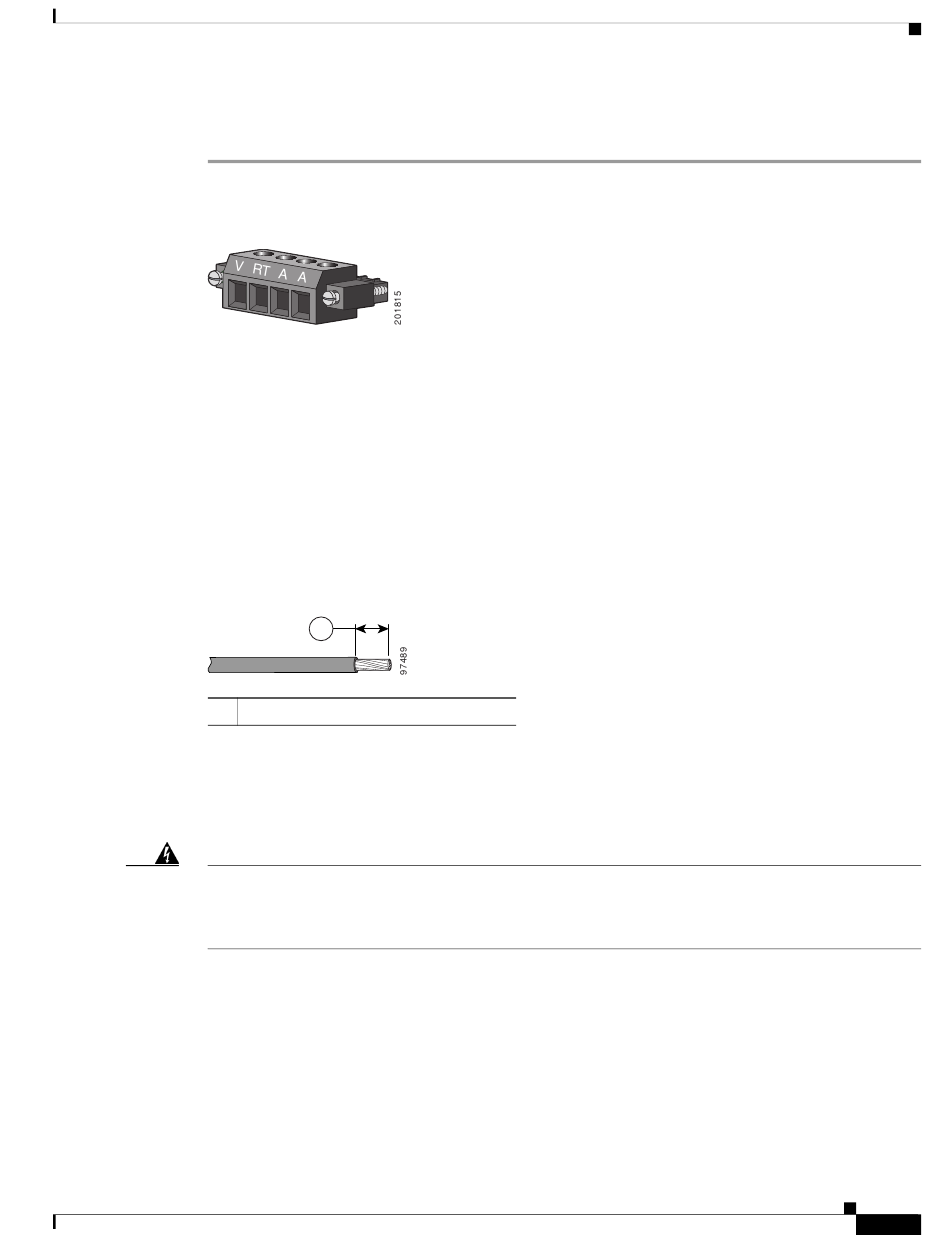

Figure 2-13
1
6,3 mm (0,25 po) ± 0,5 po (0,02 po)
Insérez la partie exposée du câble positif dans la connexion identifiée par la lettre V et la partie exposée
Étape 5
du câble de retour, dans la connexion identifiée par les lettres RT. Reportez-vous à la
Assurez-vous qu'aucun fil du câble n'est visible. Seule la partie du câble avec isolant doit sortir du
connecteur.
Tout fil exposé provenant d'une source d'alimentation d'entrée en courant continu CC risque de
Attention
conduire des niveaux d'électricité dangereux. Assurez-vous qu'aucune partie exposée du fil de la
source d'alimentation d'entrée en courant continu CC ne s'étend au-delà du connecteur
d'alimentation et de relais. Énoncé 122
OL-23644-01
Connecteur d'alimentation et de relais
Figure 2-12.
Dénudage du câble de connexion électrique
1
Vérification du fonctionnement du commutateur
Guide d'installation matérielle du commutateur Cisco IE 3000
Figure 2-12).
Figure 2-14.
