Annexe B
Installation dans un environnement dangereux

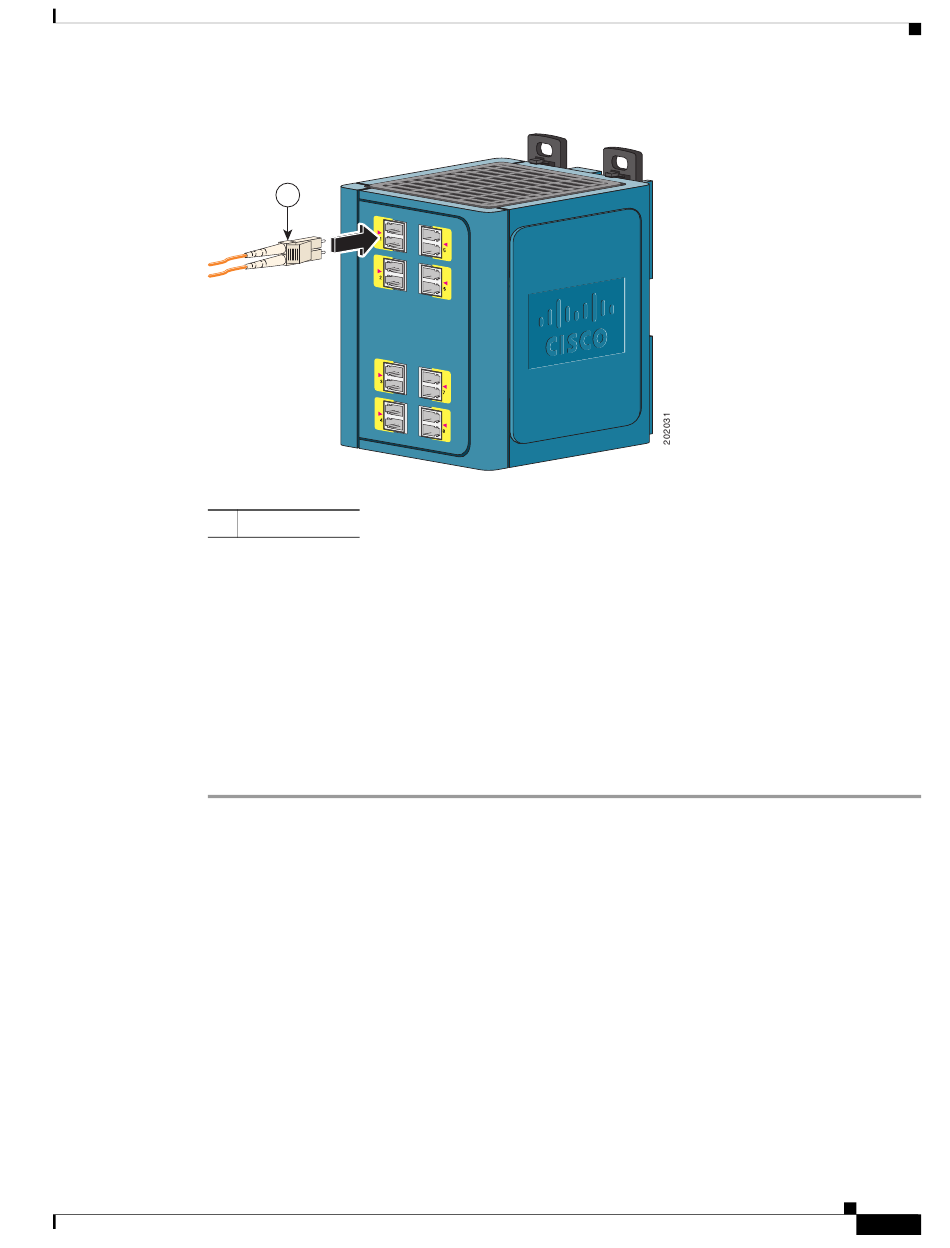

Figure B-37
1
Insérez l'autre extrémité du câble dans le connecteur à fibre optique du périphérique cible.
Étape 3
Observez la DEL d'indication d'état du port.
Étape 4
La DEL s'allume en vert lorsque le commutateur et le périphérique cible ont établi une liaison.
La DEL s'allume en orange pendant que le protocole STP détecte la topologie du réseau et recherche des
boucles. À l'issue de ce processus, qui prend environ 30 secondes, la DEL du port s'allume en vert.
Si la DEL est éteinte, cela peut signifier que le périphérique cible n'est pas sous tension ou qu'il existe
un problème de câble ou un problème avec l'adaptateur installé dans le périphérique cible. Pour connaître
les solutions aux problèmes de câblage, reportez-vous au
Si nécessaire, reconfigurez et redémarrez le commutateur ou le périphérique cible.
Étape 5
Connexion du commutateur au convertisseur d'alimentation
Le commutateur Cisco IE 3000 peut être utilisé avec un convertisseur d'alimentation CA-CC proposé en
option (PWR-IE3000-AC).
Les sections suivantes décrivent les étapes à suivre pour la connexion du commutateur à un convertisseur
d'alimentation :
•
•
•
•
•
•
OL-23644-01
Connexion à un port de module SFP à fibre optique
1
Connecteur LC
Connexion du clip d'alimentation CC, page B-52
Connexion du commutateur au convertisseur d'alimentation
chapitre 3, « Résolution des problèmes
Guide d'installation matérielle du commutateur Cisco IE 3000
».
B-49
