Connexion des circuits d'alimentation et d'alarme
Câblage des alarmes externes
Les relais d'alarmes du commutateur sont normalement ouverts. Pour connecter un appareil d'alarme
externe au relais, vous devez connecter deux câbles de contact relais pour compléter le circuit électrique.
Le commutateur prend en charge un maximum de deux appareils d'alarme externe, car chacun de ces
appareils nécessite deux connexions à un relais. Cette procédure est facultative.
Attention
Danger d'explosion : assurez-vous de ne pas connecter ni déconnecter le câblage pendant que
l'alimentation côté site est sous tension. Un arc électrique pourrait se produire. Cela risque
d'entraîner une explosion dans les installations situées dans des zones dangereuses. Avant de
poursuivre, assurez-vous que l'alimentation est coupée ou que la zone est sécurisée. Énoncé 1081
La source de tension d'entrée des circuits d'alarme doit être une source isolée et inférieure ou égale à
Avertissement
24 VCC, 1 A.
Pour la connexion des câbles du connecteur d'alimentation et de relais, utilisez un câble en cuivre AWM
Remarque
à paire torsadée de type 1007 ou 1569 conforme aux normes UL et CSA (de type Belden réf. 9318).
Pour raccorder le commutateur à un appareil d'alarme externe, procédez comme suit :
Mesurez deux brins de câble de cuivre à paire torsadée (18 à 20 AWG) d'une taille suffisante pour
Étape 1
connecter l'appareil d'alarme externe.
Utilisez une pince à dénuder pour dénuder les deux extrémités de chaque câble sur 6,3 mm (0,25 po) ±
Étape 2
0,5 mm (0,02 po). Ne dénudez pas plus de 6,8 mm (0,27 pouce) d'isolant du câble. Une partie du câble
du connecteur d'alimentation et de relais resterait exposée au terme de l'installation, si la longueur à
dénuder était dépassée.
Étape 3
Insérez les fils exposés de l'appareil d'alarme externe dans les deux connexions identifiées A.
Reportez-vous à la
Figure B-28
1
Guide d'installation matérielle du commutateur Cisco IE 3000
B-38

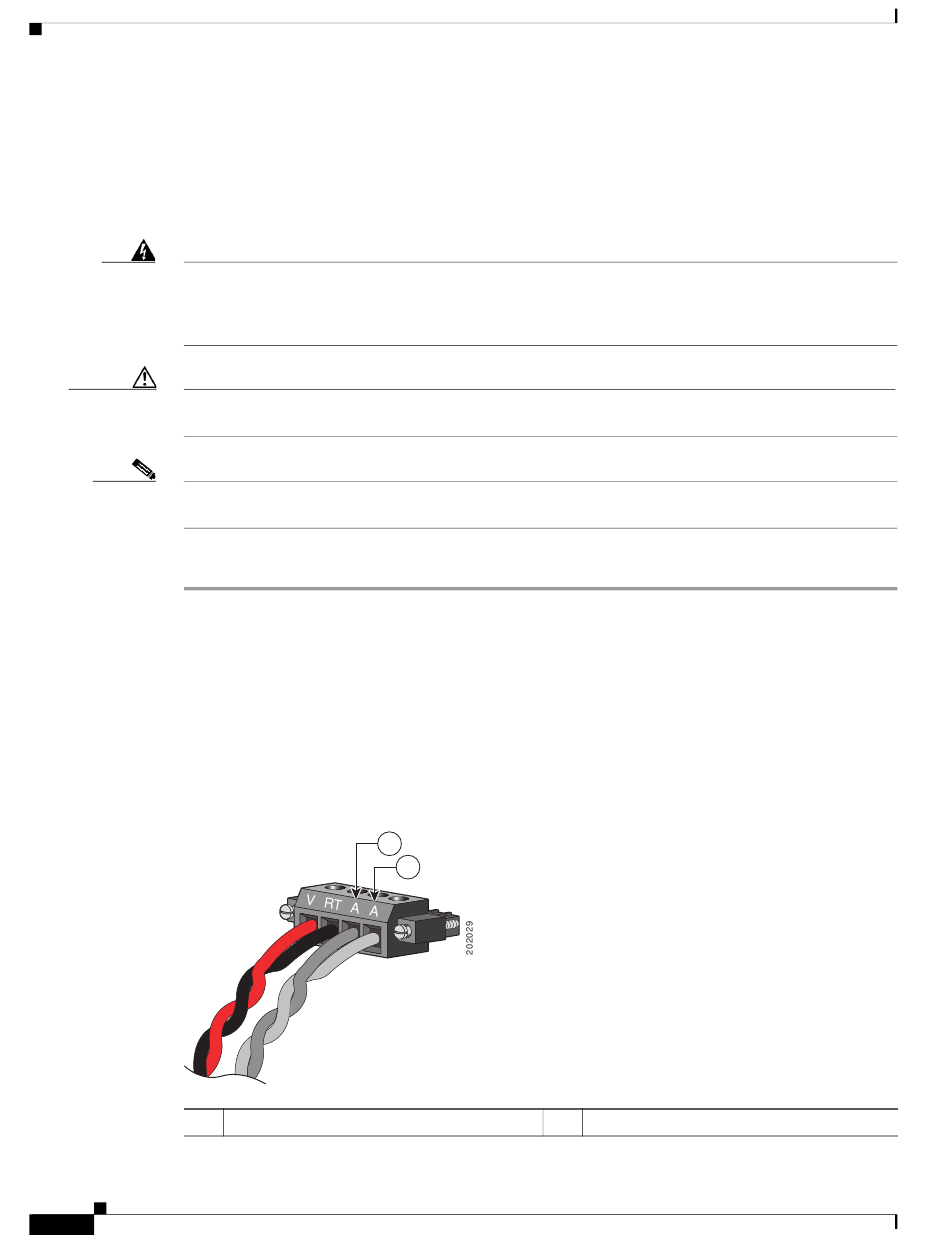

Figure
B-28.
Insertion des câbles relais dans le connecteur d'alimentation et de relais
1
2
Appareil externe, câble relais A connexion 1 2
Annexe B
Installation dans un environnement dangereux
Appareil externe, câble relais A connexion 2
OL-23644-01
