Insérez la partie exposée du câble positif dans la connexion identifiée par la lettre V et la partie exposée
Étape 5
du câble de retour, dans la connexion identifiée par les lettres RT. Reportez-vous à la
Assurez-vous qu'aucun fil du câble n'est visible. Seule la partie du câble avec isolant doit sortir du
connecteur.
Attention Tout fil exposé provenant d'une source d'alimentation d'entrée en courant continu CC risque de
conduire des niveaux d'électricité dangereux. Assurez-vous qu'aucune partie exposée du câble de
source électrique DC-Input ne s'étend au-delà du connecteur d'alimentation et de relais. Énoncé 122

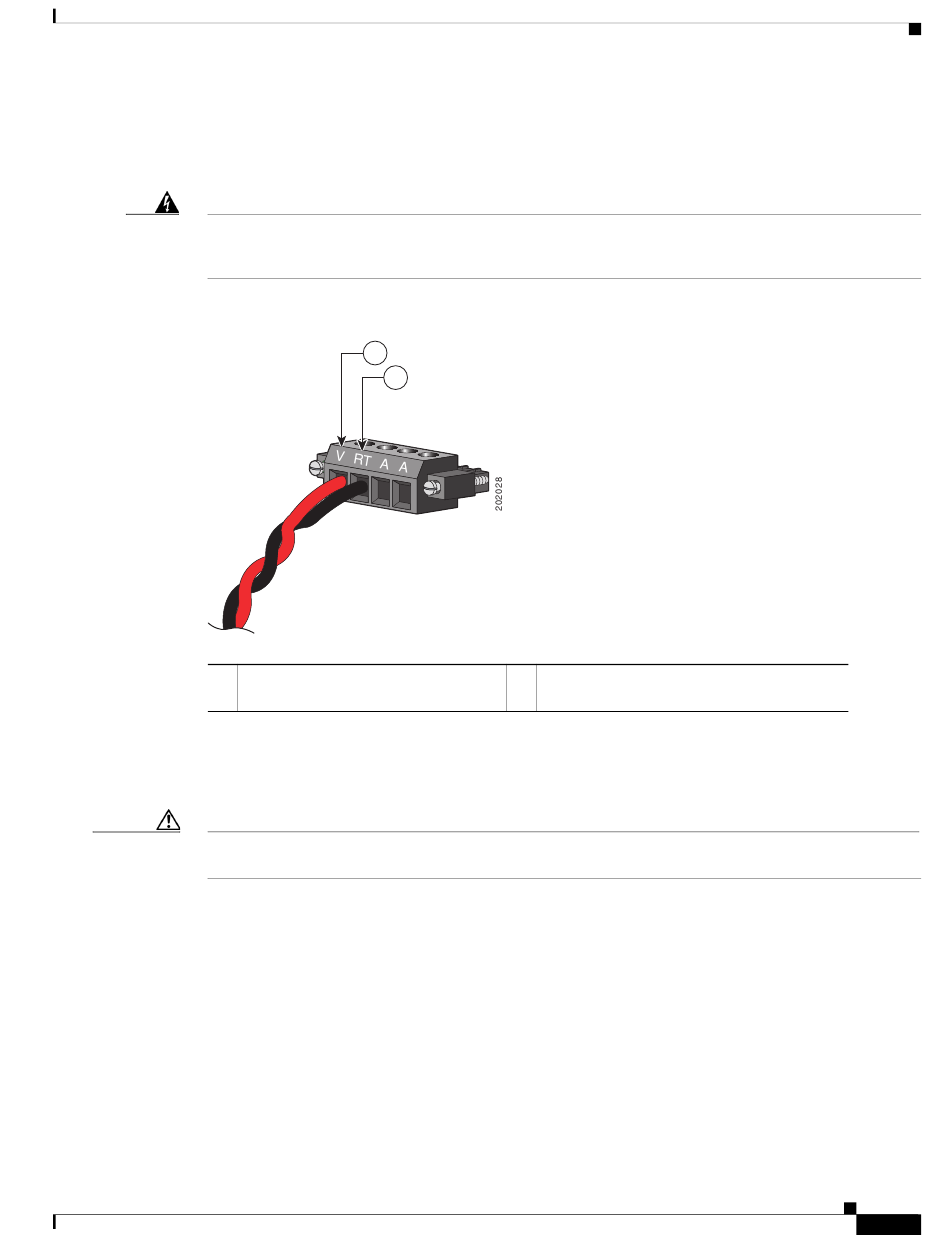

Figure B-14
1 Connexion positive de la source d'ali-
mentation
Utilisez un tournevis dynamométrique à tête plate pour serrer les vis imperdables du connecteur
Étape 6
d'alimentation et de relais (situées au-dessus du fil de câble installé) au couple de 0,2 Nm (2 po-lb).
Reportez-vous à la
Avertissement Ne serrez pas trop les vis imperdables du connecteur d'alimentation et de relais. Le couple de serrage ne
doit pas dépasser 0,2 N-m (2 po-lb).
