Connexion des circuits d'alimentation et d'alarme

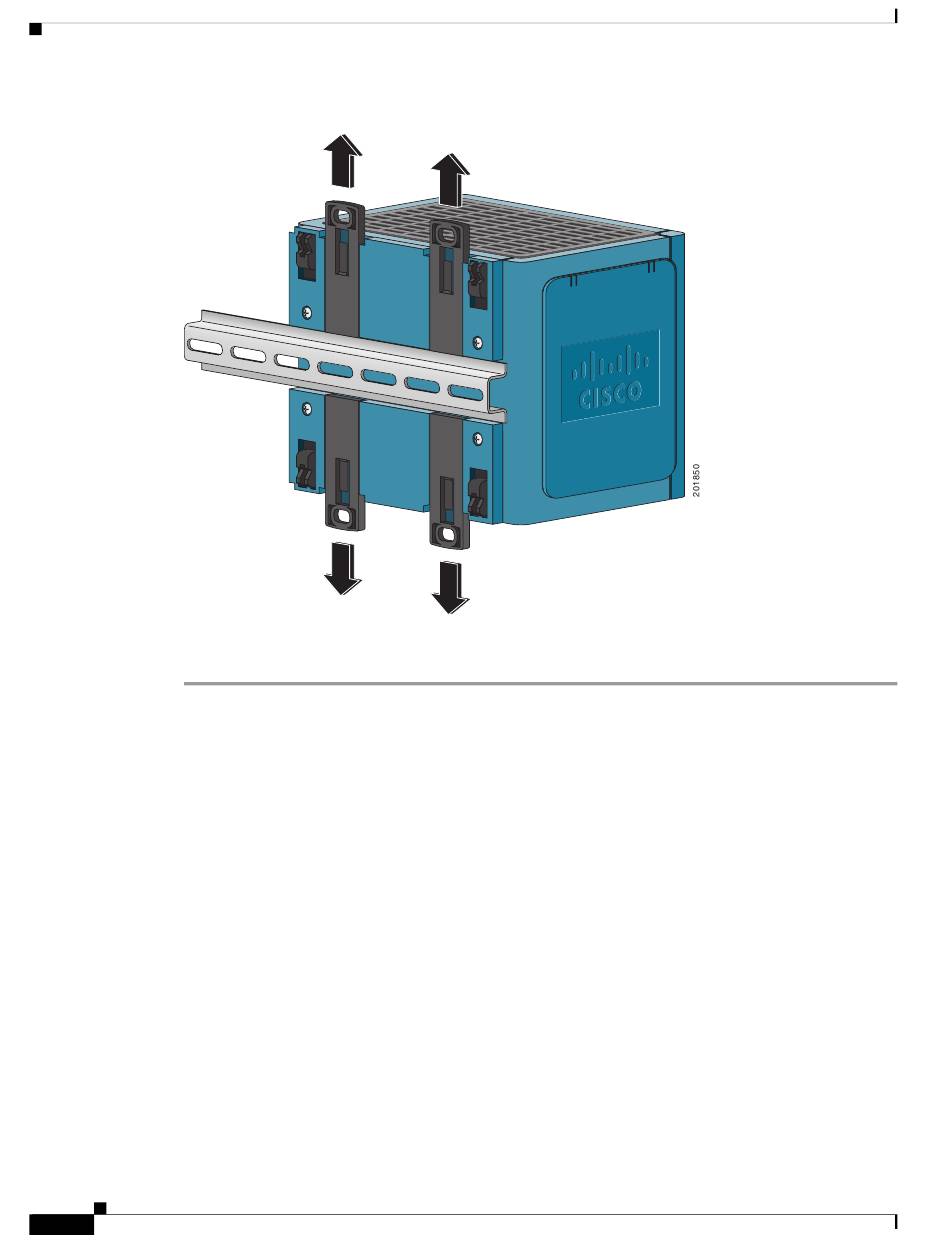

Figure B-27
Étape 4
Retirez le commutateur du rail DIN.

Connexion des circuits d'alimentation et d'alarme

Avoir avoir installé le commutateur, vous pouvez maintenant connecter les relais d'alimentation CC et
d'alarme.
Guide d'installation matérielle du commutateur Cisco IE 3000
B-36
Retrait du commutateur du rail DIN
Informations relatives au périphérique à relais scellé, page B-37
Câblage de la prise de terre de protection et de l'alimentation CC, page B-37
Câblage des alarmes externes, page B-38
Annexe B
Installation dans un environnement dangereux
OL-23644-01
