Connexion des ports de destination

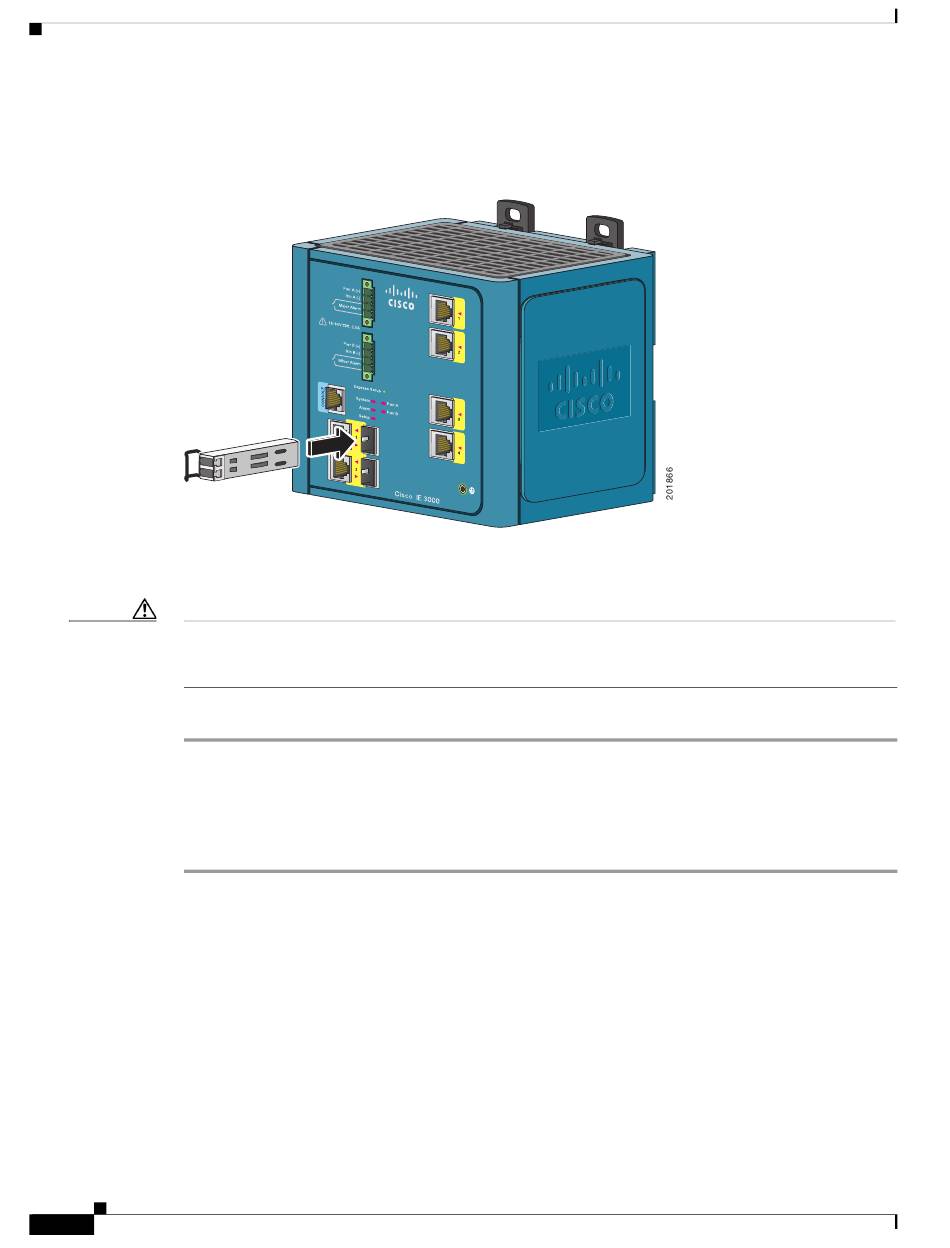

Insérez le module SFP dans le logement jusqu'à ce que vous sentiez le connecteur du module
Étape 4
s'enclencher à l'arrière du logement. Reportez-vous à la
Figure B-33
Retirez les bouchons anti-poussière des ports optiques du module SFP et conservez-les, pour pouvoir les
Étape 5
utiliser ultérieurement.
Avertissement Ne retirez pas les bouchons anti-poussière du port du module SFP ni les protections en caoutchouc du
câble à fibre optique avant d'être prêt à connecter le câble. Les bouchons et capuchons protègent les ports
de module SFP et les câbles de toute contamination ainsi que de la lumière ambiante.
Insérez le connecteur de câble LC dans le module SFP.
Étape 6

Retrait de modules SFP des logements de module SFP

Pour retirer un module SFP d'un logement de module, procédez comme suit :
Fixez un bracelet de protection contre les décharges électrostatiques autour de votre poignet et à une
Étape 1
surface métallique nue mise à la terre.
Étape 2 Débranchez le connecteur LC du module SFP.
Insérez un bouchon anti-poussière dans les ports optiques du module SFP, afin que les interfaces
Étape 3
optiques restent propres.
Étape 4 Déverrouillez et retirez le module SFP. Reportez-vous à la
Si le module est doté d'un loquet d'attache en U, tirez sur l'attache en U et abaissez-la, pour éjecter le
module. Si le loquet d'attache en U est obstrué et qu'il ne peut pas être ouvert avec l'index, utilisez un
petit tournevis plat ou tout autre instrument long et étroit, pour ouvrir le loquet.
Guide d'installation matérielle du commutateur Cisco IE 3000
B-44
Installation d'un module SFP dans un logement de module SFP
Annexe B Installation dans un environnement dangereux
Figure B-33.
Figure B-34.
