Commutateur Cisco IE 3000 Guide d'introduction

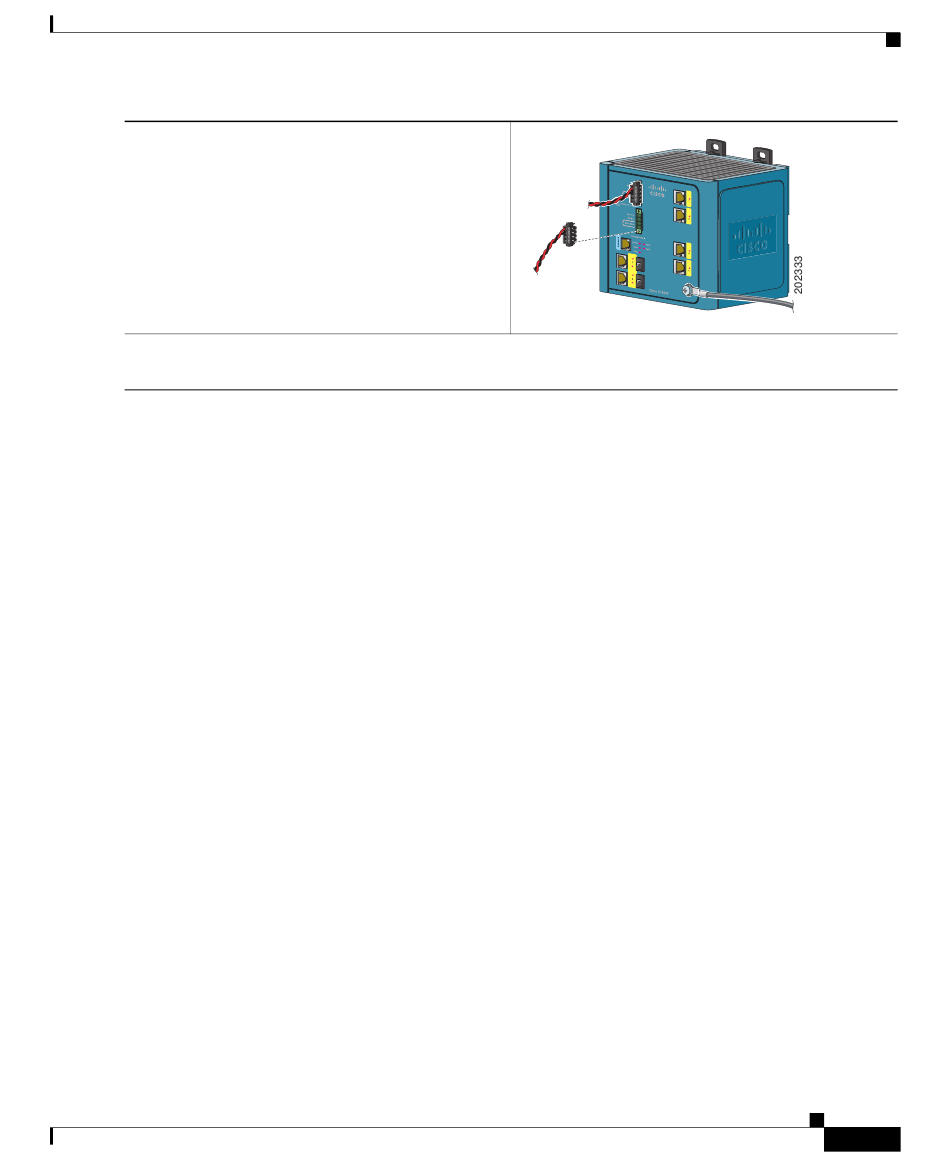

En option, insérez un second connecteur
Etape 3
d'alimentation et de relais dans le logement
Pwr B sur le panneau avant du commutateur.
Utilisez un tournevis plat pour serrer les vis captives sur les côtés du second connecteur
Etape 4
d'alimentation et de relais.
Procédures optionnelles

Connexion aux ports du commutateur

OL-16345-01
Pour des instructions détaillées sur ces procédures, reportez-vous au Cisco IE
3000 Switch Hardware Installation Guide sur Cisco.com.
Câbler les relais d'alerte extérieure
•
Connecter le commutateur au convertisseur d'alimentation en option
•
PWR-IE3000-AC
Monter le commutateur au mur
•
Installation dans un environnement à risque
•
Ces sections décrivent comment se brancher aux ports du commutateur, aux ports
du module SFP et aux ports à double usage. Pour des informations de câblage
supplémentaires, reportez-vous au Cisco IE 3000 Switch Hardware Installation
Guide sur Cisco.com.
Branchement aux ports 10/100 et 10/100/1000, page 22
•
Installer les modules SFP et se connecter aux ports, page 23
•
Connexion à des ports à double usage, page 24
•
Connexion à des ports 100BASE-FX, page 24
•
Vérification de la connectivité des ports, page 24
•
Guide d'introduction du commutateur Cisco IE 3000
21
