Commutateur Cisco IE 3000 Guide d'introduction

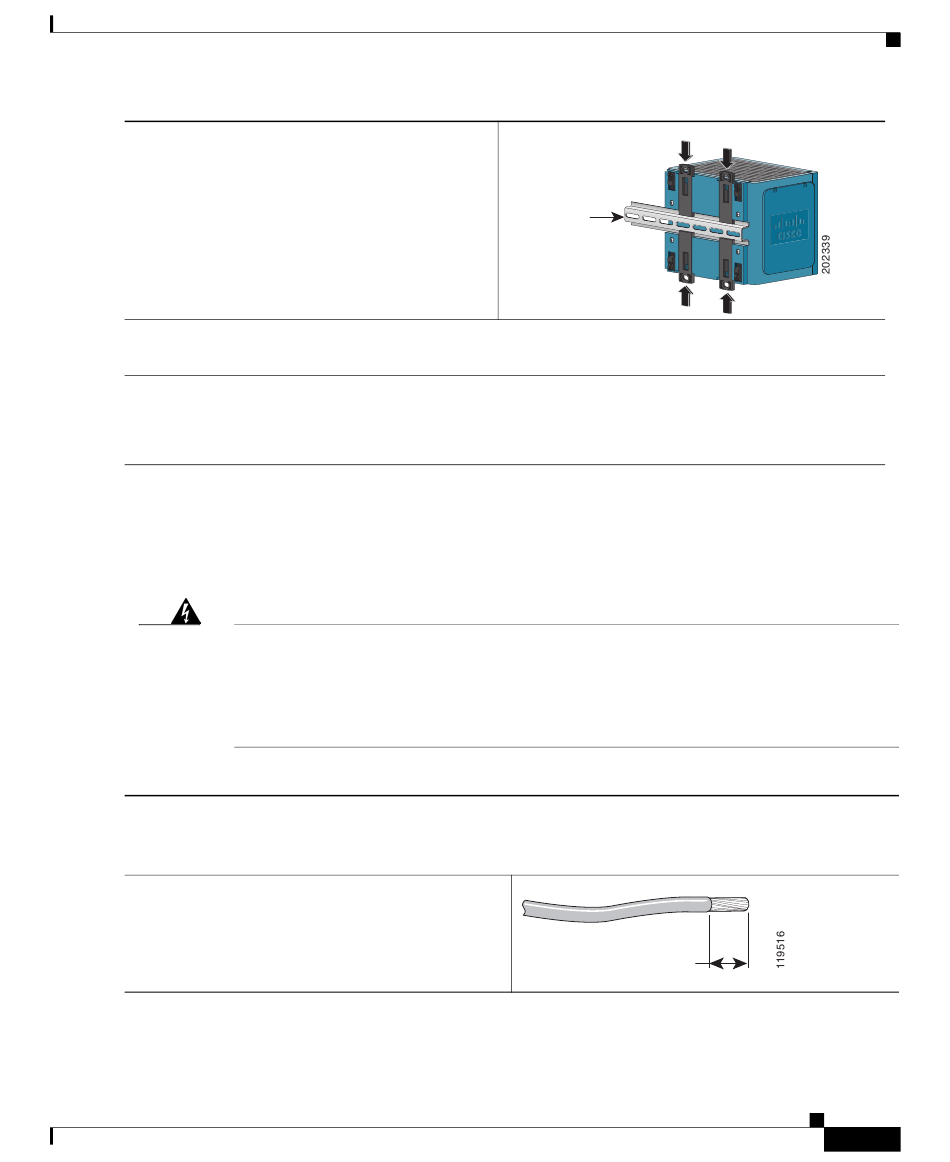

Positionnez le panneau arrière du
Etape 4
commutateur directement devant le rail
DIN, en veillant à ce que le rail DIN s'insère
dans l'espace entre les deux taquets.
Poussez les taquets du rail DIN après que le commutateur se trouve sur le rail DIN pour fixer le
Etape 5
commutateur au rail. Vous entendrez un clic lorsque les taquets sont complètement fermés.
Mettez le commutateur sous tension.
Etape 6
Voir les instructions de câblage dans
« Câbler l'alimentation CC » à la page
Mise à terre du commutateur
Attention
Utilisez un tournevis Phillips standard ou un tournevis dynamométrique muni d'une tête à
Etape 1
empreinte cruciforme pour retirer la vis de terre du panneau avant du commutateur. Conservez
la vis de terre en vue de son utilisation ultérieure.
Utilisez un outil de dénudage de fil pour
Etape 2
dénuder le fil de terre de section 10 à 12 sur
0,5 inch (12,7 mm) ± 0,02 inch (0,5 mm).
OL-16345-01
Suivez les étapes suivantes pour connecter le commutateur à la terre.
Cet équipement doit être mis à la terre. Ne jamais rendre inopérant le
conducteur de terre ni utiliser l'équipement sans un conducteur de terre
adéquatement installé. En cas de doute sur la mise à la terre disponible et
appropriée, adressez-vous à l'organisme responsable de la sécurité électrique
ou à un électricien.
Rail DIN
« Mise à terre du commutateur » à la page 17
18.
0,5 inch (12,7 mm)
Guide d'introduction du commutateur Cisco IE 3000
et
17
