2.14 Dispositif coupe-fil
2.14.1 Généralités

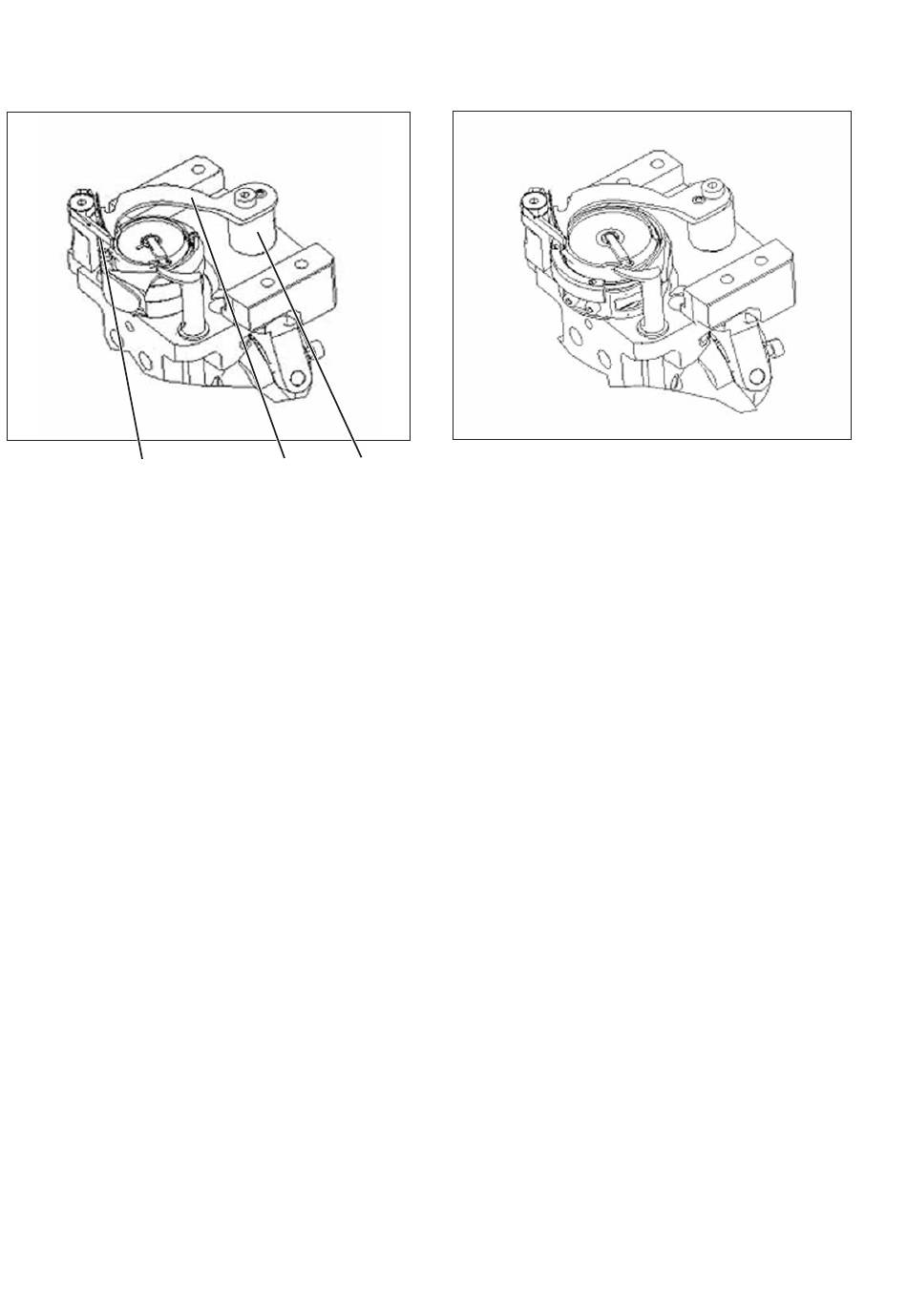

crochet normal
2
40
1 3
Hauteur du couteau tire-fil
Le couteau tire-fil 1 doit passer le plus proche que possible à la
canette.
De série une rondelle de 0,1 mm est entreposée entre la boîte du
crochet et le porte-couteau 3, afin de pouvoir descendre le couteau
tire-fil de 0,1 mm le cas échéant.
Position du couteau tire-fil
Il n'est pas possible de déplacer le couteau tire-fil 1 sur le
porte-couteau 3. Cela permet de remplacer le couteau tire-fil sans
avoir à régler la pression de coupe à nouveau.
Le porte-couteau 3 peut être monté dans deux positions différentes:
une position pour crochet normal et une autre pour crochet
surdimensionné. Pour cela le porte-couteau 3 doit être tourné de 180°.
En position de repos, le couteau tire-fil doit se trouver à 2 mm au
dessus du tranchant du contre-couteau 2.
L'ampleur du mouvement oscillant du couteau tire-fil est de 35° et il est
défini par la géométrie de la came de commande.
La came de commande
La came de commande est conçue pour l'utilisation avec le crochet
normal et avec le crochet surdimensionné. Elle possède une fonction
de commande des deux côtés, et pour le support de crochet droit et
pour le support de crochet gauche.
crochet surdimensionné
