Toro Z Master Revolution 122 cm Manuel De L'utilisateur page 50

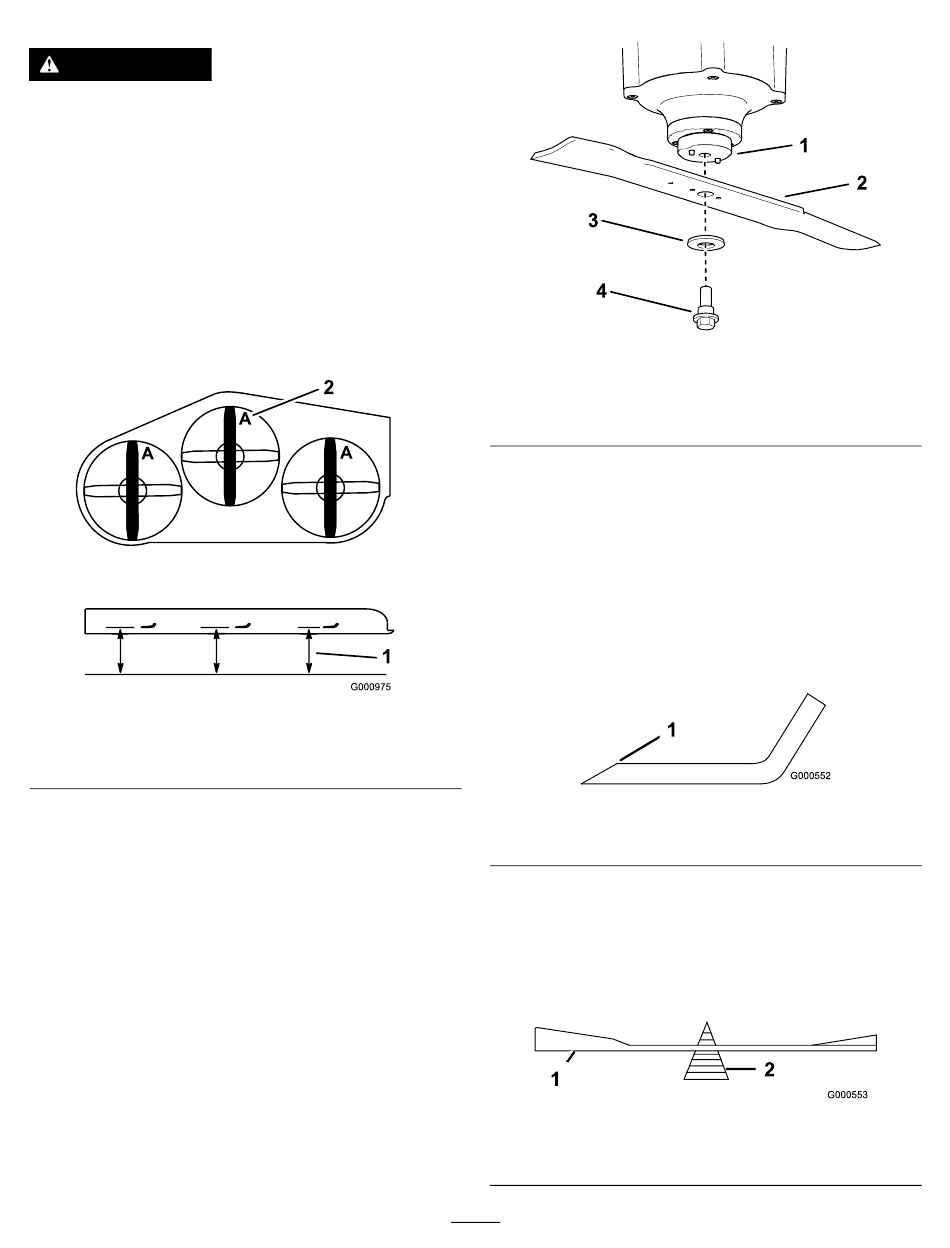

Détection des lames faussées
ATTENTION
Une lame faussée ou endommagée peut se
briser et projeter le morceau cassé dans votre
direction ou celle de personnes à proximité,
et causer des blessures graves ou mortelles.
• Remplacez toujours une lame faussée ou
endommagée par une neuve.
• Ne créez jamais d'indentations dans les
bords ou à la surface des lames, par
exemple en les limant.
1. Tournez les lames dans le sens longitudinal.
2. Mesurez la distance entre la surface plane et le
tranchant (position A) des lames.
Figure 82
1. Point de mesure entre la
lame et le sol plat
3. Tournez les lames pour faire passer les pointes
qui sont à l'arrière à l'avant.
4. Mesurez la distance entre la surface plane et le
tranchant des lames, au même endroit que lors
de l'opération 2 ci-dessus.
Remarque:
Les mesures obtenues aux
opérations 2 et 3
de 3 mm.
Remarque:
Si la différence est supérieure à
3 mm, remplacez la lame.
Dépose des lames
Remplacez les lames si elles heurtent un obstacle, ou
si elles sont déséquilibrées ou faussées.
1. Placez une clé sur le méplat du disque de
retenue de la lame ou maintenez l'extrémité de
la lame à l'aide d'un chiffon ou d'un gant épais.
2. Position A
ne doivent pas différer de plus
2. Retirez de l'axe, le boulon, la rondelle et la lame.
1. Disque de retenue de
lame
2. Lame
Affûtage des lames
1. Au moyen d'une lime, aiguisez les tranchants
aux deux extrémités de la lame.
Remarque:
coupe d'origine.
Remarque:
sur chacun des deux tranchants pour ne pas
déséquilibrer la lame.
g000975
1. Aiguiser en conservant l'angle d'origine
2. Vérifiez l'équilibre de la lame en la plaçant sur
un équilibreur.
Remarque:
est équilibrée et peut être utilisée. Si la lame
est déséquilibrée, limez un peu l'extrémité de
l'ailette seulement.
1. Lame
50
Figure 83
3. Rondelle
4. Boulon de lame
Veillez à conserver l'angle de
Limez la même quantité de métal
Figure 84
Si la lame reste horizontale, elle
Figure 85
2. Équilibreur
g376322
g000552
g000553
