Entretien des
commandes
Réglage de la position des
poignées de commande
Réglage de la hauteur des leviers
Vous pouvez régler la hauteur des leviers de
commande de déplacement de manière à assurer un
confort maximum.
1. Garez la machine sur une surface plane et
horizontale, placez la commande des lames
(PDF) en position désengagée et écartez les
leviers de commande de déplacement à la
position S
TATIONNEMENT
2. Avant de quitter la position d'utilisation, coupez
le moteur de la machine, retirez la clé de contact
et attendez l'arrêt complet de toutes les pièces
mobiles.
3. Retirez les fixations qui maintiennent le levier de
commande de déplacement sur l'arbre du bras
de commande.

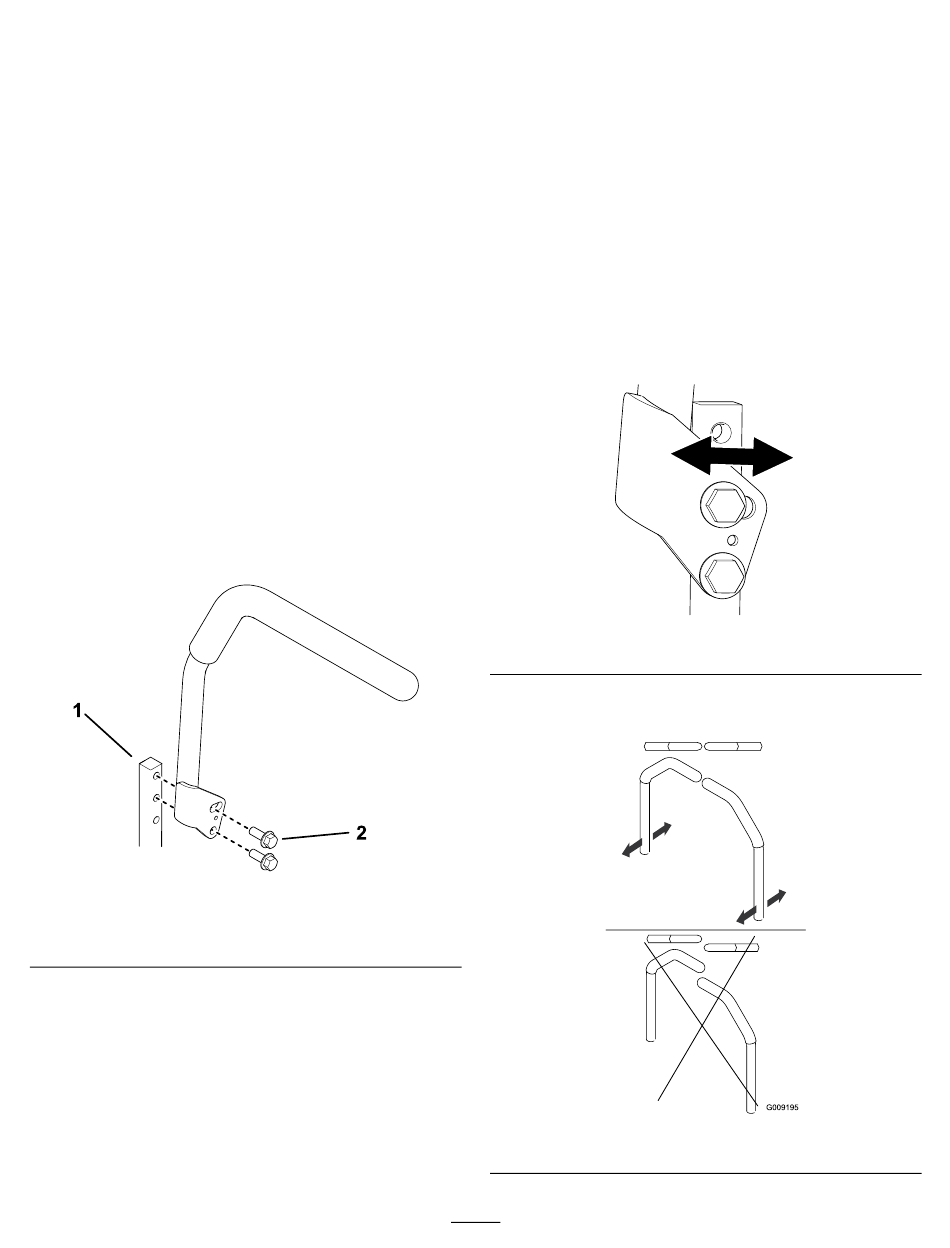

Figure 72
1. Boulon (2)
4. Placez le levier de commande dans les trous
suivants. Fixez le levier avec les boulons.
5. Répétez la procédure pour le levier de
commande opposé.
.
g400371
2. Arbre du bras de
commande
Réglage de l'angle des leviers
1. Garez la machine sur une surface plane et
horizontale, placez la commande des lames
(PDF) en position désengagée et écartez les
leviers de commande de déplacement à la
position S
TATIONNEMENT
2. Avant de quitter la position d'utilisation, coupez
le moteur de la machine, retirez la clé de contact
et attendez l'arrêt complet de toutes les pièces
mobiles.
3. Desserrez le boulon supérieur qui fixe le levier
de commande à l'arbre du bras de commande.
4. Desserrez le boulon inférieur jusqu'à ce qu'il soit
possible de pivoter le levier de commande en
avant ou en arrière. Serrez les deux boulons
pour fixer la commande à sa nouvelle position.
5. Répétez la procédure pour le levier de
commande opposé.
