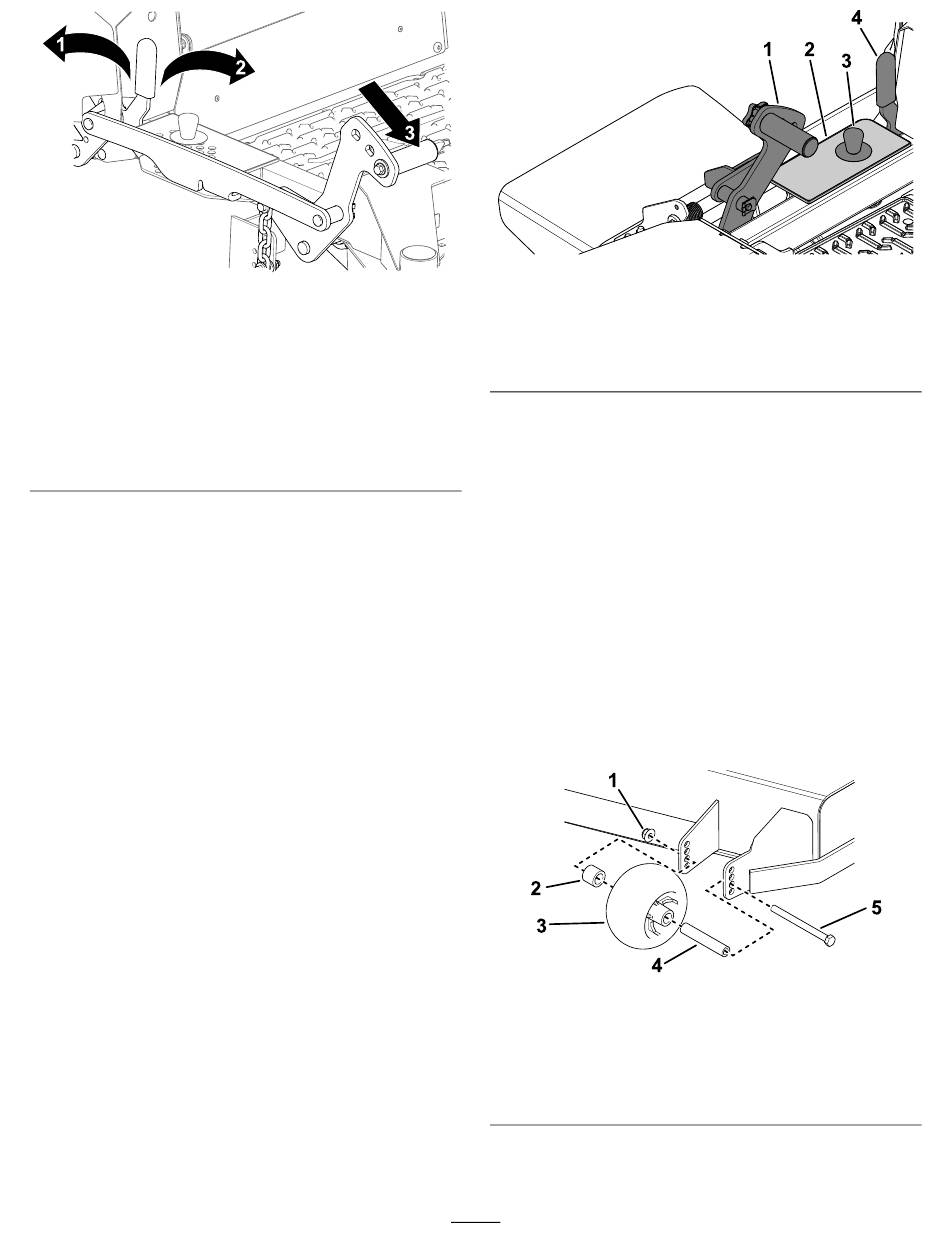

Figure 34
1. Position de
VERROUILLAGE
– le plateau de coupe se
verrouille en position de
transport
2. Position de
– le
DÉVERROUILLAGE
plateau de coupe ne se
verrouille pas en position
de transport
Réglage de la hauteur de
coupe
Vous pouvez régler la hauteur de coupe de 38 à
140 mm par paliers de 6 mm.
1. Poussez la pédale de levage du plateau
complètement en avant pour bloquer le plateau
en position Transport (qui est aussi la position
de hauteur de coupe de 140 mm.
2. Retirez l'axe du support de hauteur de coupe.
3. Insérez l'axe dans le trou du support
correspondant à la hauteur de coupe voulue.
4. Poussez la pédale de levage du plateau de
coupe complètement en avant, poussez le
verrou de transport en avant et abaissez
lentement le plateau.
g398622
3. Appuyer sur la pédale
de levage du plateau de
coupe avec le pied pour
lever le plateau
1. Pédale de levage de
plateau
2. Support de hauteur de
coupe
Réglage des galets
anti-scalp
Ajustez la hauteur des galets anti-scalp chaque fois
que vous modifiez la hauteur de coupe.
1. Garez la machine sur une surface plane et
horizontale, désengagez la PDF et écartez les
leviers de commande de déplacement vers
l'extérieur en position de S
2. Avant de quitter la position d'utilisation, coupez
le moteur de la machine, retirez la clé de contact
et attendez l'arrêt complet de toutes les pièces
mobiles.
3. Réglez les galets anti-scalp comme montré.
Galet anti-scalp gauche
1. Écrou à embase
2. Entretoise
3. Galet anti-scalp
29
Figure 35
3. Goupille de hauteur de
coupe
4. Levier du verrou de
transport
TATIONNEMENT
Figure 36
4. Douille
5. Boulon
g332767
.
g398002
