4
PREPARATION SUR LE TRACTEUR
4.1
Alimentation électrique
Lors du branchement, il faut absolument veiller à la bonne polarisation ! Les deux
brins du câble sont respectivement marqués « + » (marron) et « – » (bleu). Le brin
marron (+) doit être branché avec le fusible 25A qui y est intégré sur la borne po-
sitive de la batterie. Veiller à ce que les contacts soient propres ! (Il n'est pas pos-
sible d'assurer le branchement électrique via l'allume-cigare car celui-ci ne pos-
sède pas une intensité suffisante).
4.2
Prises électriques
Les consommateurs électriques de l'appareil demandent les sources de courant
suivantes sur le tracteur.
Consommateur
Eclairage
Terminal de commande
SPRAYDOS avec TRAIL-Control
La plage de tolérance pour l'alimentation électrique va de 10 V à 15 V. Les sous-
et sur-tensions conduisent à des dysfonctionnements et peuvent endommager le
cas échéant les composants électriques et électroniques.
18

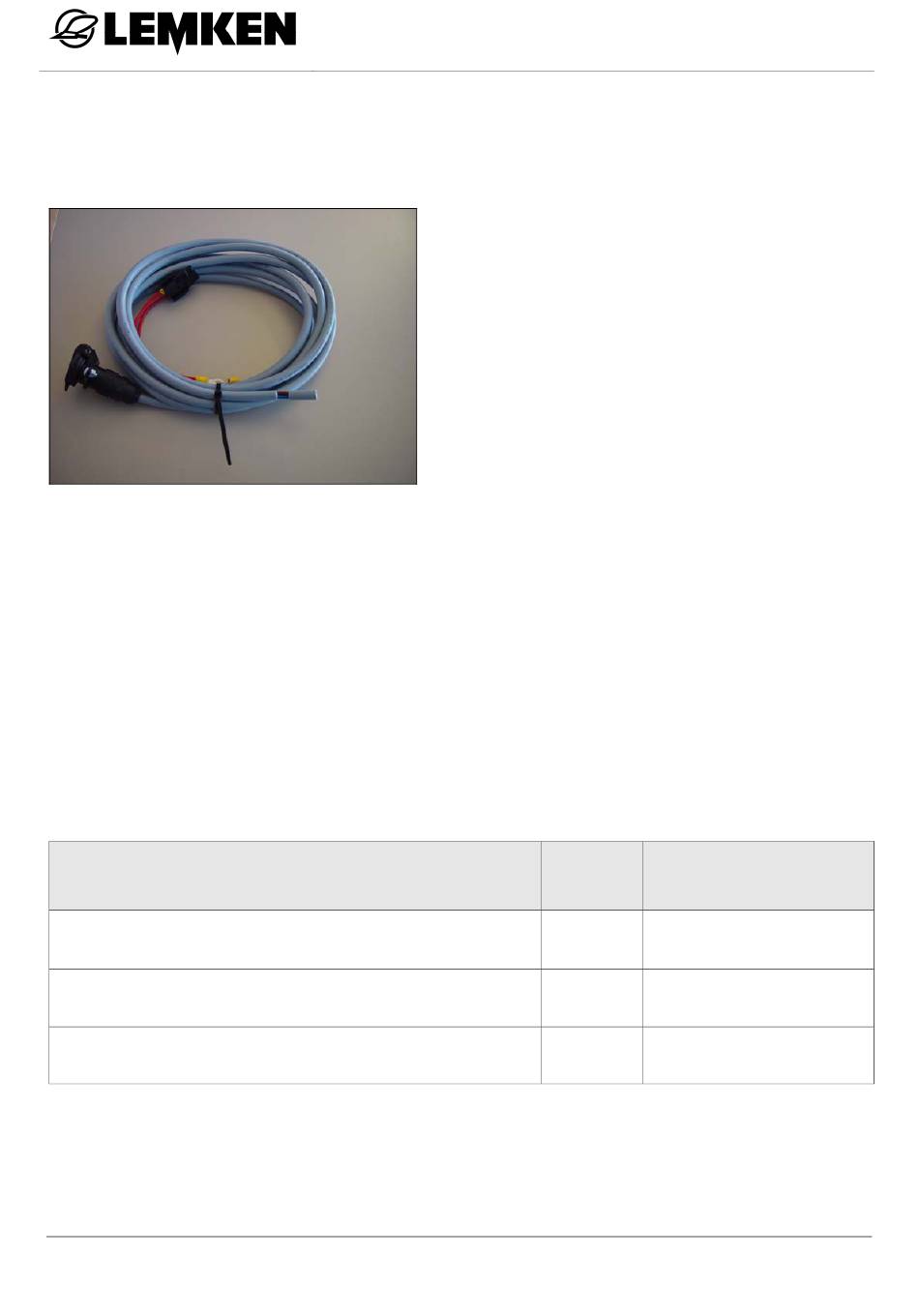

Pour les tracteurs récents possédant une
prise électrique de norme DIN 9680, il est
possible
de
d'alimentation électrique du terminal de
commande ou de l'ordinateur embarqué
directement sur cette prise DIN. Pour des
tracteurs plus anciens ne la possédant
pas, il est nécessaire de brancher directe-
ment sur la batterie du tracteur le câble de
connexion livré avec le pulvérisateur.
Volt
12
12
12
Preparation sur le tracteur
brancher
le
Prise électrique
selon DIN-ISO 1724
selon DIN 9680
selon DIN 9680
câble
