MANUEL D'UTILISATION « ASP 116 EVOLUTION »

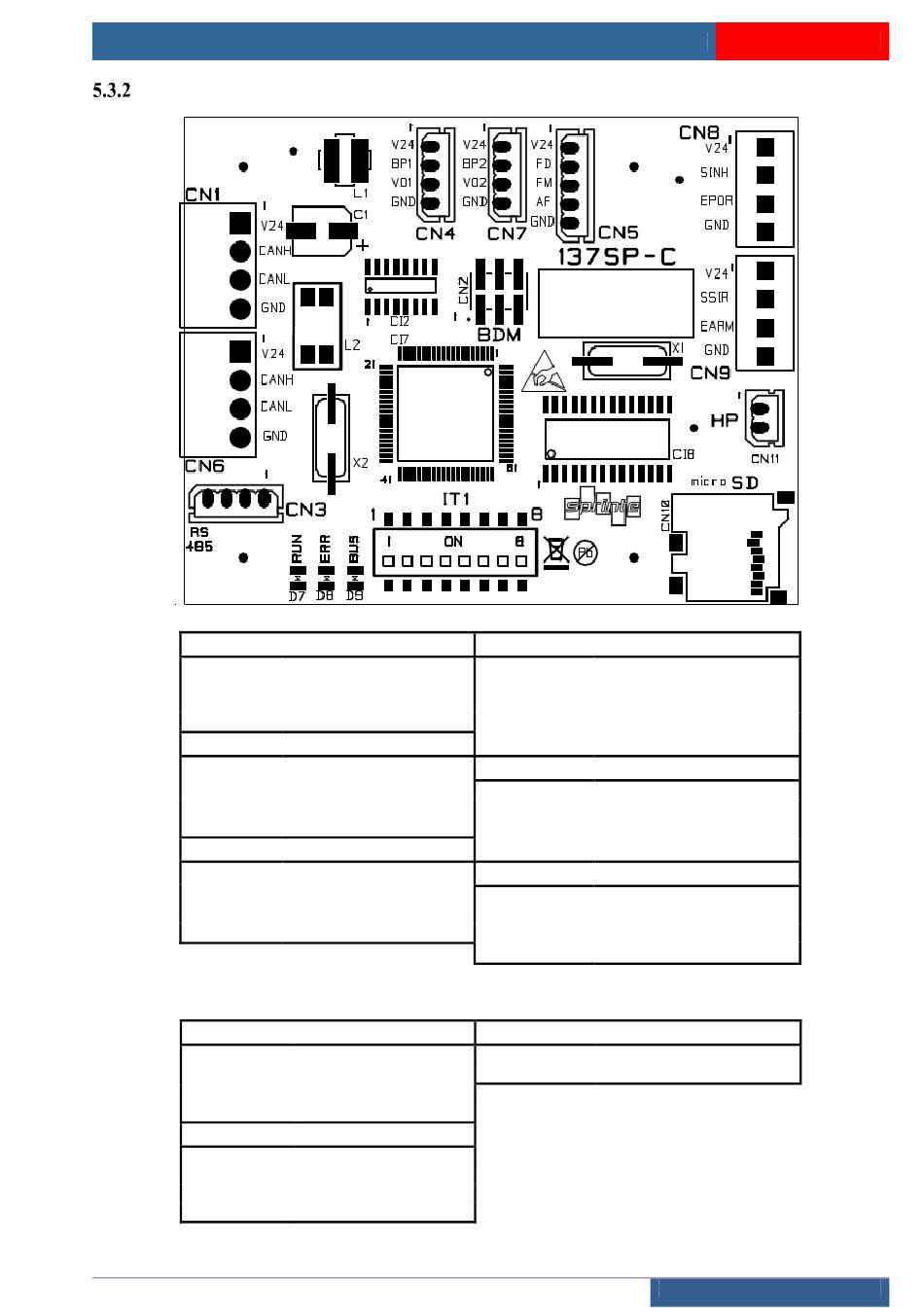

Carte palière « 137SP »
CN1 Entrée « Bus CAN »
>1 24 V
>2 CANH
>3 CANL
>4 GND
CN3 RS485
<1 24 V
>2 485H
>3 485L
<4 GND
CN4 bouton palier 1
<1 24V
<2 BP1
>3 VOY
<4 GND
CN8 porte palière
<24 V 24 V
<SINH Blocage porte palière
>EPOR Etat porte palière
<GND GND
CN9 alarme porte
<24 V 24 V
<SSIR Sortie sirène
>EARM réarmement
<GND GND
Sprinte SAS,
Tous droits réservés, y compris ceux des traductions
CN5 Afficheur
<1 24V
>2 S3
>3 S2
>4 S1
<5 GND
CN6 Sortie « Bus CAN »
<1 24 V
<2 CANH
<3 CANL
<4 GND
CN7 bouton palier 2
<1 24V
<2 BP2
>3 VOY
<4 GND
CN11 Haut parleur
GND HP
<HP HP
CARTES
