5.3 Cartes électroniques aux paliers

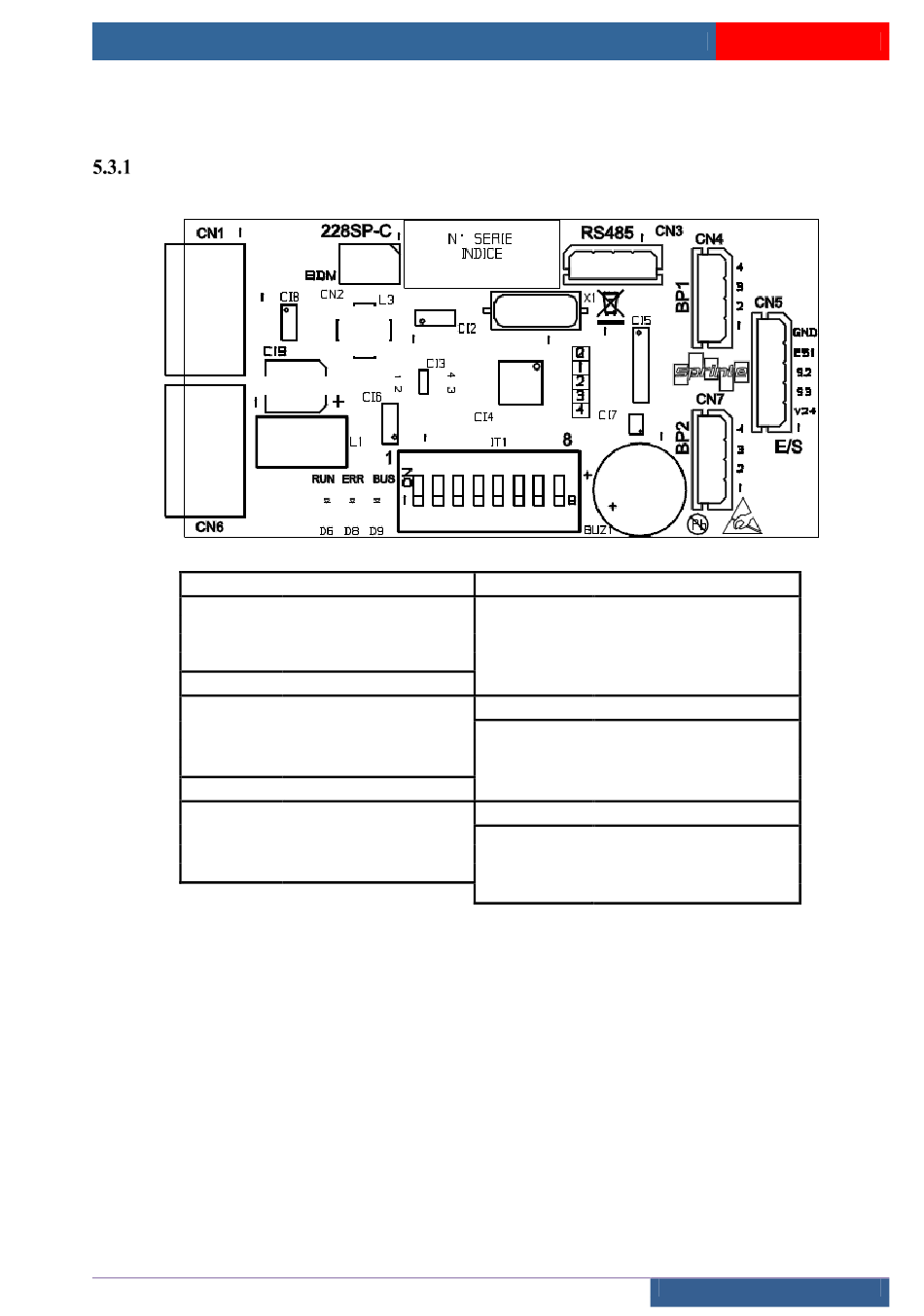

Carte palière « 228SP »
CN1 Entrée « Bus CAN »
>1
>2
>3
>4
CN3 RS485
<1
>2
>3
<4
CN4 bouton palier 1
<1
<2
>3
<4
Sprinte SAS,
Tous droits réservés, y compris ceux des traductions
D'UTILISATION « ASP 116 EVOLUTION »
24 V
CANH
CANL
GND
24 V
485H
485L
GND
24V
BP1
VOY
GND
CN5 Afficheur
<1 24V
>2 S3
>3 S2
>4 S1/E1
<5 GND
CN6 Sortie « Bus CAN »
<1 24 V
<2 CANH
<3 CANL
<4 GND
CN7 bouton palier 2
<1 24V
<2 BP2
>3 VOY
<4 GND
