Carte De Puissance Porte 2 « 222Sp - Sprinte ASP116 EVOLUTION Manuel D'utilisation

MANUEL

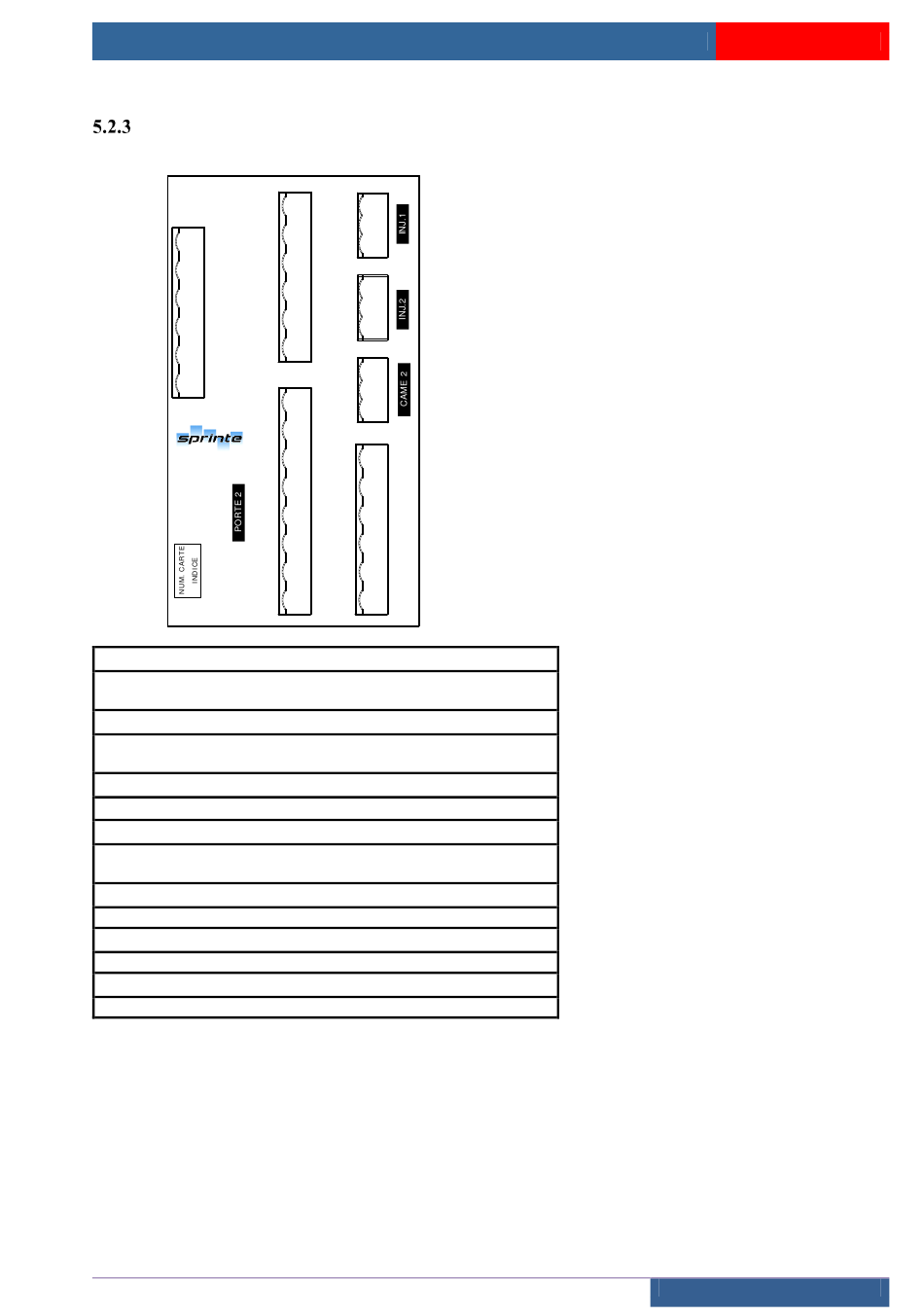

Carte de puissance porte 2 « 222SP »
IO1
CN1
IF1-EF1
IO2
SHC1
PE
SHC
IF2-EF2
VERC1
IE-
VERC
CB31
PE
VERC1
VERC
SHC
222SP-A
SHC1
PE
M2
L2
K2
CN4
Connecteur reliant la carte 222SP à la carte 210SP (Option 2°
service de porte)
PE9
Connecteur reliant le pendentif aux bornes dans l'armoire (Alim.
injection frein moteur porte 1 & 2)
CB31
Connexion alim. moteur porte 2 + sécurité porte
PE10
Connecteur reliant le pendentif aux bornes dans l'armoire (Alim.
moteur porte 2 + alim. came 2)
CB30
Connexion came 2 (alimentation configurable en armoire)
CB29
Connexion injection frein moteur porte 2
CB28
Connexion injection frein moteur porte 1
Sprinte SAS,
Tous droits réservés, y compris ceux des traductions
D'UTILISATION « ASP 116 EVOLUTION »
PE9
CB28
IO1
IF1-EF1
IE-
CB29
IO2
IF2-EF2
IE-
CB30
CAM2+
PE
CAM2-
PE10
CAM2+
CAM2-
PE
M2
L2
K2
