Sprinte ASP116 EVOLUTION Manuel D'utilisation page 18

MANUEL

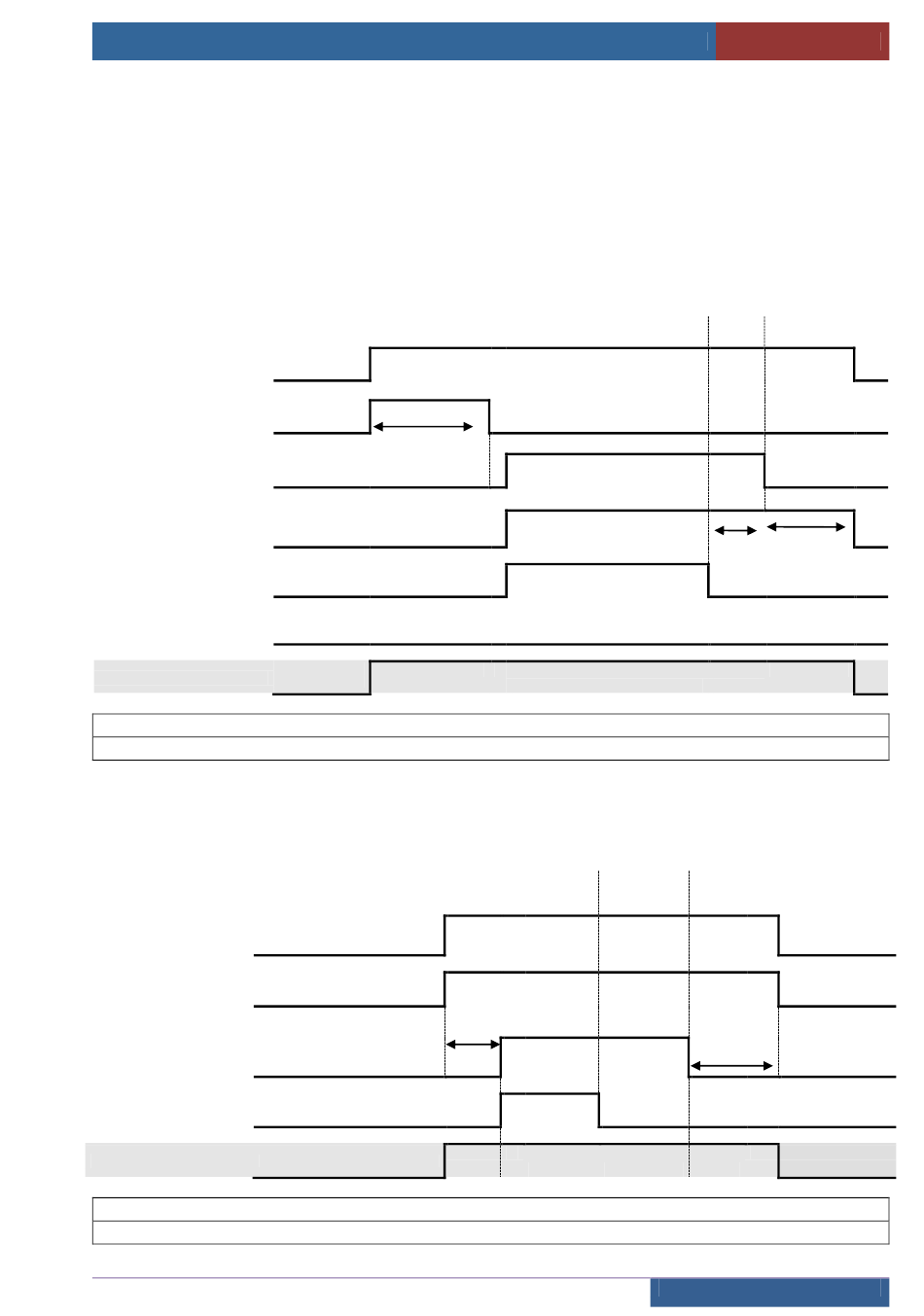

Chronogrammes de commande des centrales et soupapes

Montée en démarrage « Direct » ou « Etoile Triangle » :
DIRECT :
La sortie moteur TRIANGLE est commandée immédiatement
ETOILE/TRIANGLE :
Le moteur est d'abord piloté par la sortie ETOILE pendant la temporisation T2; ensuite la sortie
TRIANGLE est activée simultanément avec les soupapes de montée.
Connexion 220SP-226SP
< CN7O-L / 226SP
< CN7O-ET / 226SP
<CN7O-TRI / 226SP
< CN6O-SMPV / 226SP
OU < CN8I-S2 / 220SP
< CN6O-SMGV / 226SP
OU < CN8I-S1 / 220SP
<CN6I-BOOST / 220SP
> CN14I-CC/220SP
T1 Temporisation soupape montée (avant OU après Triangle)
T2 Temporisation Etoile

Descente
Connexion 220SP-
226SP
< CN7O-L / 226SP
< CN6I-BOOST / 220SP
< CN6O-SDPV / 226SP
OU < CN8I-S4 / 220SP OU commande VF desc. PV
< CN6O-SDGV / 226SP
OU < CN8I-S3 / 220SP OU commande VF desc. GV
> CN14I-CC/ 220SP
T3 Temporisation ouverture soupape A3
T4 Temporisation fermeture soupape A3
Sprinte SAS,
Tous droits réservés, y compris ceux des traductions
D'UTILISATION « ASP 116 EVOLUTION »
Désignation
LIGNE
ETOILE
T2
TRIANGLE
SOUPAPE MONTEE PV
OU commande VF Montée PV
SOUPAPE MONTEE GV
OU commande VF Montée GV
SOUPAPE A3
CONTRÔLE
CONTACTEURS
Désignation
LIGNE
SOUPAPE A3
SOUPAPE DESCENTE PV
SOUPAPE DESCENTE GV
CONTRÔLE CONTACTEURS
Top de Ralentissement
Top de
Ralentisse
Top d'Arrêt
ment
T3
CONFIGURATION
Top
d'Arrêt
T1
T1
T4
