Mode d'emploi | Échangeurs de chaleur à plaques, plaques simples et semi-soudées - Installation, mise en service et maintenance
Conception :
plaques uniques
et semi-soudées
6 | BC172686461130fr-000201
Rouleau
R oller
Plaque
signalétique
Nam e Plate
Tête
He ad
Supports
Anchoring
d'ancrage
brack e ts

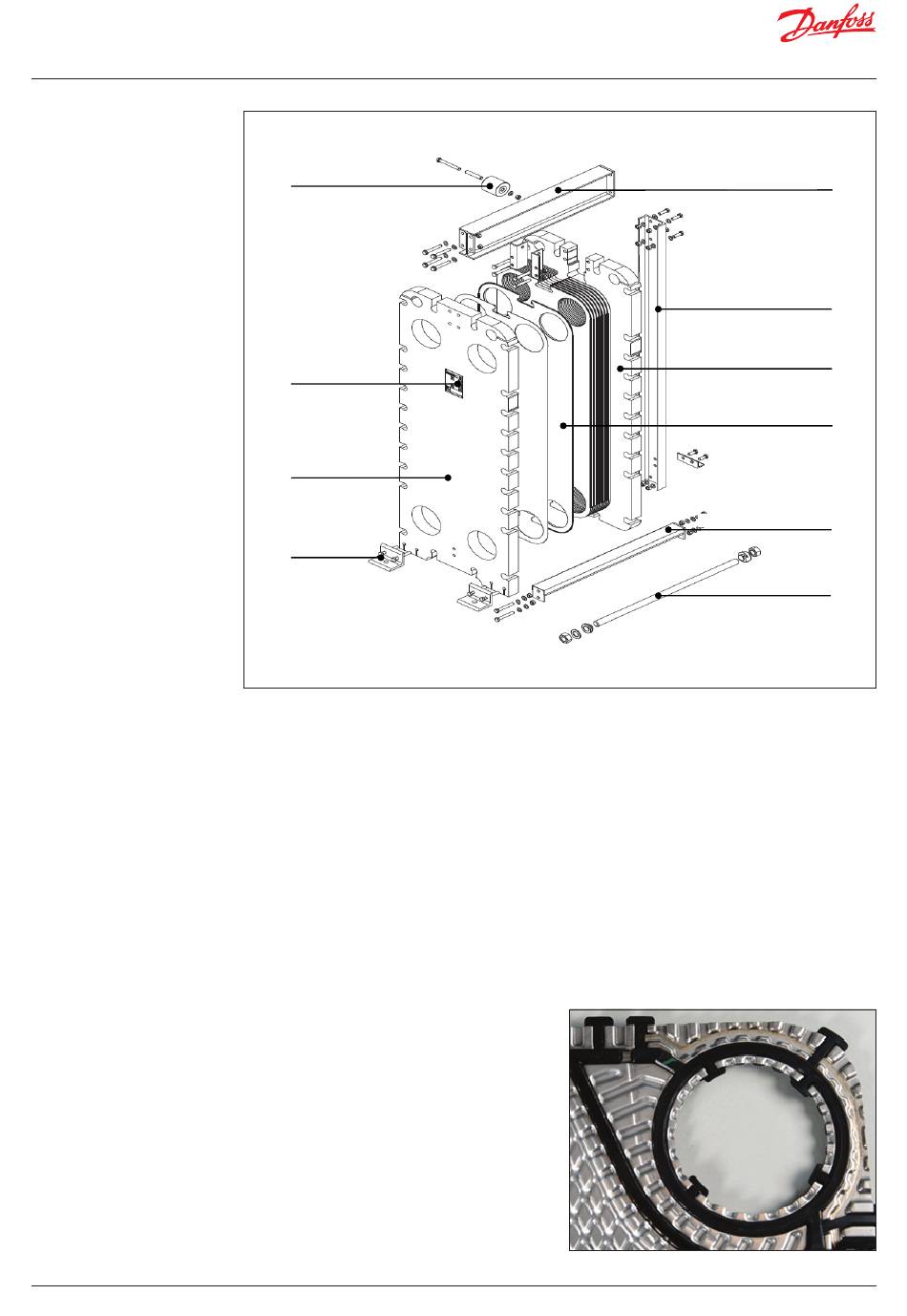

Fig. 3. Construction d'un échangeur de chaleur semi-soudé générique.
La construction à plaque simple est identique mais les plaques ne sont pas couplées (soudées) en cassettes.
Cadre
L'échangeur de chaleur est composé d'une
plaque de cadre (tête), d'une plaque de pression
(fouloir), d'une barre de support, d'une barre
de guidage et d'une colonne. Les boulons de
serrage sont utilisés pour presser les plaques
ensemble. La taille et le nombre de boulons
dépendent du type d'échangeur de chaleur.
Plaques uniques
Le pack à plaque simple est composé de plaques
simples équipées d'un joint de débit sur chaque
plaque pour sceller l'ensemble de plaques.
Le nombre de plaques, la taille et la dimension
dépendent de la sortie thermique requise.
Le nombre de plaques détermine la zone
(surface) totale de transfert de chaleur.
Plaques semi-soudées (cassettes de plaques)
Une cassette de plaques est composée de deux
plaques de débit simples soudées ensemble,
créant un canal de débit scellé. Les cassettes
sont munies de deux joints individuels, un joint
torique et un joint de montage pour sceller
l'ensemble de plaques et prévenir le brassage
de fluide. Cette conception de joint permet
l'utilisation de différents matériaux de joint pour
les joints toriques et de montage respectivement
pour une adaptation optimale aux conditions
de milieu et de température réelles.
Barre de support
Plaque/cassette
Plate /Cassette
Barre de guidage
Le matériau du joint torique est soigneusement
sélectionné pour correspondre à la combinaison
des exigences de résistance à la température
et aux produits chimiques (p. ex. NH₃ et huile
du compresseur sur le côté soudé).
Joints
Les types de joints suivants sont utilisés sur les
échangeurs de chaleur à plaques Danfoss :
• Joints Sonderlock
• Joints collés
• Joints Sonder Snap (échangeurs de chaleur
à plaques semi-soudées, large gamme)
• Joints de suspension (échangeurs de chaleur
à plaques semi-soudées)
Fig. 4. Joint de suspension
© Danfoss | DCS (ms) | 2019.07
C arrying bar
Colonne
C olumn
Fouloir
Followe r
Guiding bar
Boulon de
serrage
Tie bolt
