LAMIERA AGGIUNTIVA (OPTIONAL)
F
Modello
RTE 80 - RTVE 80
RTE 90 - RTVE 90
Tabella 2c – Distanza minima e massima (in mm) del centro foro
dell'uscita fumi. Non tiene in considerazione la
tolleranza dovuta all'attacco a baionetta.
Eventualmente potrebbe essere necessario girare dalla par-
te giusta la lamiera aggiuntiva per ottenere la posizione de-
siderata.
2.11
PRESA D'ARIA
L'installazione tradizionale della termocucina a le-
gna prevede che l'aria comburente venga prelevata
dal locale di installazione attraverso la presa d'aria
della termocucina presente all'interno dello zocco-
lo. In questo caso nel locale deve essere sempre
garantito il ricambio di aria fresca soprattutto se
il locale è piccolo o i serramenti sono ermetici. Il
corretto afflusso di aria nel locale deve essere ga-
rantito anche in presenza di altri apparecchi a com-
bustione, di cappe aspiranti, di camini o di sfiati.
La presa d'aria del locale deve avere una superficie
minima di 80 cm2.
Su richiesta Rizzoli può fornire delle valvole stu-

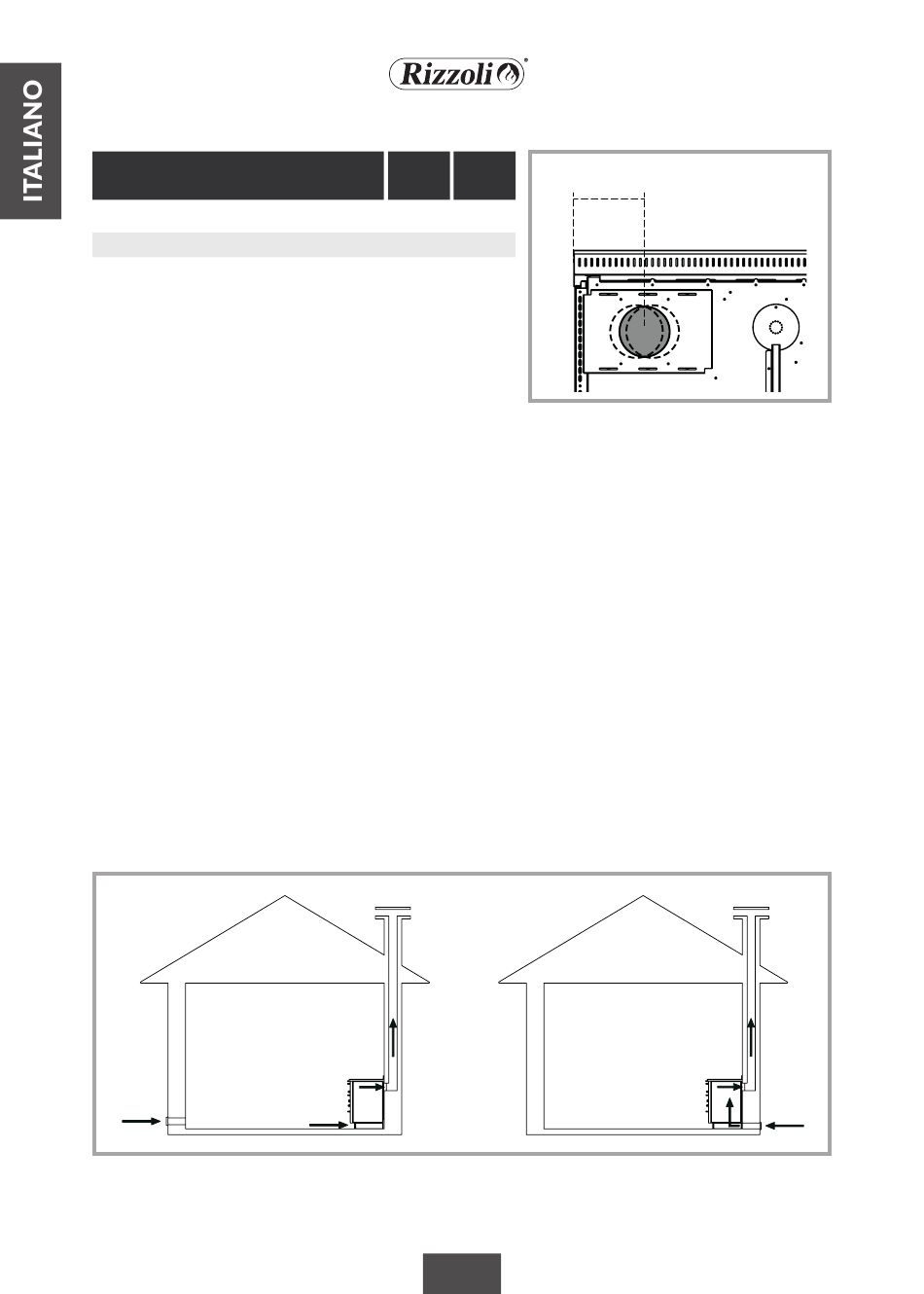

Figura 13 – Installazione mediante presa d'aria nel locale e installazione con presa d'aria esterna collegata
direttamente alla termocucina a legna.
F
F
min
max
155
210
155
210
Figura 12c – Vista posteriore della termocu-
diate appositamente per permettere l'apertura au-
tomatica della presa d'aria solo quando necessario
per il funzionamento della termocucina a legna,
in modo da garantire una depressione massima
di 4 Pa nel locale di installazione. Le termocucine
eventualmente possono anche essere collegate in
modo da prendere l'aria comburente direttamente
dall'esterno. In questo modo, per la termocucina
a legna, non è necessaria un'altra presa d'aria nel
locale di installazione. Per fare questo è necessario
predisporre un condotto collegato direttamente
con l'esterno dell'abitazione e effettuarne il col-
legamento diretto con la presa d'aria della termo-
12
F
cina e rappresentazione dello
spostamento minimo e massimo
riguardo la posizione dell'uscita
fumi posteriore con la lamiera
aggiuntiva.
