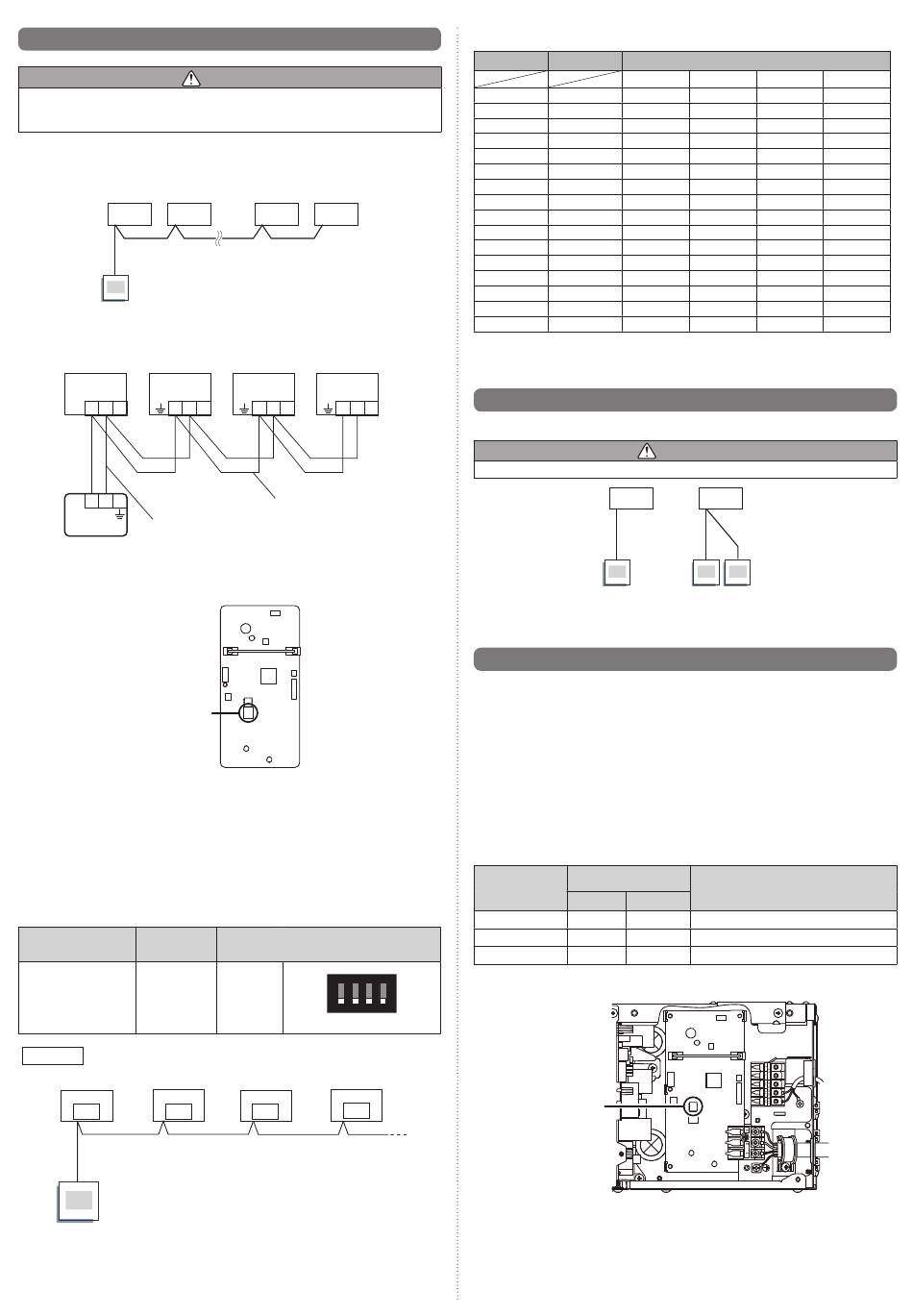

9. 1. Système de contrôle de groupe
Le contrôle de groupe est uniquement possible avec des télécommandes du même
type. Pour confi rmer le type de télécommande, regarder au dos de la télécommande
ou consultez « 2.3. Accessoires».
Plusieurs appareils intérieurs peuvent être utilisés en même temps au moyen d'une
télécommande unique.
(1) Connectez jusqu'à 16 appareils intérieurs dans un système. (appareil intérieur vers
télécommande)
I.U.
B
A
Télécommande
controller
A, B, C, D, E : Câble de télécommande. (Reportez-vous à « 3.3. Spécifi cations électriques »)
A+B+C+D+E ≤ 500 m.
Exemple de méthode de câblage (type à 2 fi ls)
Appareil intérieur 1
Appareil intérieur 2
1 2 3
1 2 3
1 2 3
Câble de télécommande
Y
Y
1
2
controller cable
Télécommande
(2) Réglez l'adresse R.C. (réglage commutateur DIP)
Réglez l'adresse R.C. de chaque appareil intérieur en utilisant le commutateur DIP
sur le circuit imprimé de l'appareil intérieur.
SW100
SW100
(a) type à 2 fi ls
Commutateur DIP (RC, AD, SW)...Réglage d'usine « 00 »
Les confi gurations de l'adresse de la télécommande étant automatiquement
confi gurées, il n'est pas nécessaire que vous le fassiez.
En cas de confi guration manuelle, il est nécessaire de confi gurer à la fois l'unité
intérieure et la télécommande. Pour plus de détails, consultez le manuel d'installation
de la télécommande.
(b) type à 3 fi ls
Commutateur DIP (RC, AD, SW)...Réglage d'usine « 00 »
Si vous connectez plusieurs unités intérieures à une télécommande fi laire standard,
défi nissez l'adresse sur RC AD SW en ordre séquentiel à partir de « 00 ».
Plage de
Réglage
réglage
Adresse de la
00 à 15
télécommande
Exemple
Lorsque 4 unités intérieures sont connectées.
Appareil intérieur 1
Appareil intérieur 2
RC AD SW
RC AD SW
00
01
Télécommande
Fr-11
ATTENTION
I.U.
I.U.
I.U.
C
D
E
Appareil intérieur 3
Appareil intérieur 4
1 2 3
1 2 3
Fil de bus
Commutateur 100
ON
Exemple
de réglage
00
1
RC AD
Appareil intérieur 3
Appareil intérieur 4
RC AD SW
RC AD SW
03
02
Réglez l'adresse R.C. conformément au tableau ci-dessous.
Appareil intérieur
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
REMARQUE
Assurez-vous de régler une adresse R.C. consécutive.
L'unité intérieur ne peut pas fonctionner si un numéro est sauté.
9. 2. Télécommande multiple
Jusqu'à 2 télécommandes peuvent être utilisées pour faire fonctionner une unité intérieure.
La méthode d'installation multiple décrite ci-dessus est interdite pour combiner le type à 3 fi ls avec le type à 2 fi ls.
A, B : Câble de télécommande. (Reportez-vous à « 3.3. Spécifi cations électriques »)
A ≤ 500 m, A+B ≤ 500 m
9. 3. Réglage du commutateur DIP 101
Si la pompe de vidange contenue n'est pas utilisée, réglez la fonction de vidange sur «
Disable » (Désactiver) dans la commutation de la fonction de vidange.
Le réglage de la Grille du volet automatique (pièces en option) peut être utilisé lorsque le
montage est effectué.
Pour la méthode de réglage, consultez « 10.5. Grille du volet automatique (Pièces en
option) ».
Le réglage du délai du ventilateur peut être utilisé lorsque le chauffage auxiliaire est monté.
Lorsque le fonctionnement est arrêté alors que l'appareil intérieur fonctionne avec le
chauffage auxiliaire, le fonctionnement continue 1 minute.
Changez les paramètres suivants en utilisant le commutateur DIP.
Commutateur
DIP SET 101
1
2
3
● Position de commutation
2
3
4
Adresse R.C.
N° de commutateur DIP
1
00
ARRÊT
ARRÊT
01
MARCHE
ARRÊT
02
ARRÊT
MARCHE
03
MARCHE
MARCHE
04
ARRÊT
ARRÊT
05
MARCHE
ARRÊT
06
ARRÊT
MARCHE
07
MARCHE
MARCHE
08
ARRÊT
ARRÊT
09
MARCHE
ARRÊT
10
ARRÊT
MARCHE
11
MARCHE
MARCHE
12
ARRÊT
ARRÊT
13
MARCHE
ARRÊT
14
ARRÊT
MARCHE
15
MARCHE
MARCHE
ATTENTION
I.U.
I.U.
A
A
Primaire
Primaire Secondaire
État du commutateur
DIP
MARCHE
ARRÊT
Désactiver
Activer ♦
Réglage de la fonction de vidange
Activer
Désactiver ♦ Réglage de la Grille du volet automatique
Activer
Désactiver ♦ Réglage du délai du ventilateur
DIP SW 101
2
3
4
ARRÊT
ARRÊT
ARRÊT
ARRÊT
ARRÊT
ARRÊT
ARRÊT
ARRÊT
MARCHE
ARRÊT
MARCHE
ARRÊT
MARCHE
ARRÊT
MARCHE
ARRÊT
ARRÊT
MARCHE
ARRÊT
MARCHE
ARRÊT
MARCHE
ARRÊT
MARCHE
MARCHE
MARCHE
MARCHE
MARCHE
MARCHE
MARCHE
MARCHE
MARCHE
B
(♦... Réglage d'usine)
