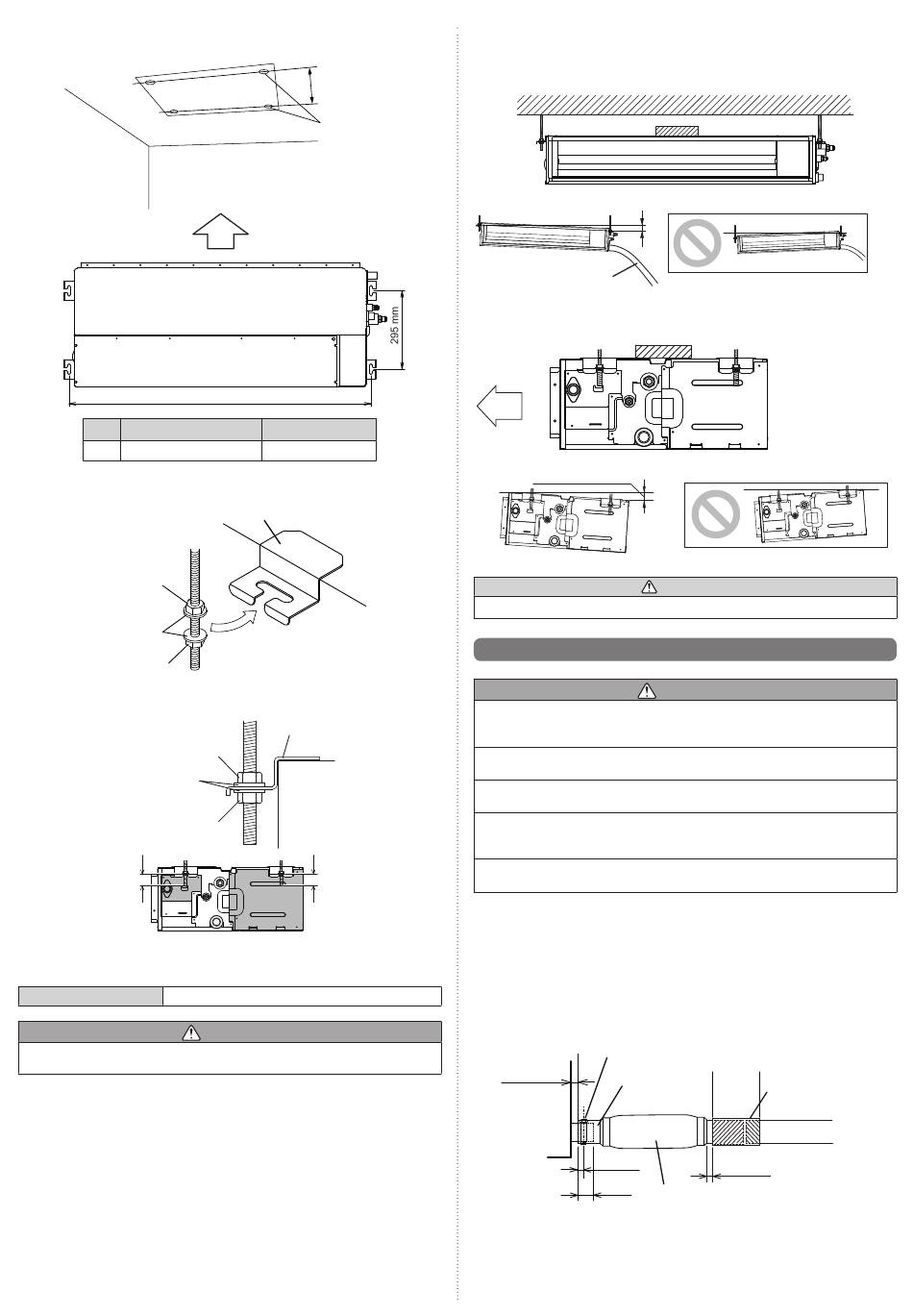

4. 3. 2. Perçage des trous et installation des boulons
• Percez des trous pour les boulons (4 trous) à l'aide du schéma d'installation.
Schéma d'installation
AR07/09/12/14
A
752 mm
4. 3. 3. Accrochez l'unité
Vis d'escalier
Écrou A
(Acheté localement)
Rondelle
(Accessoires)
Écrou B
(Acheté
localement)
Écrou A
(Acheté localement)
Rondelle
(Accessoires)
Écrou B
(Acheté localement)
20 mm ou
moins
Si la vis d'escalier fait plus de 20 mm, elle ne sera pas pratique pour les travaux suivants.
• L'ouverture et la fermeture du couvercle du boîtier de commande
• Remplacement de la pompe de vidange
Puissance de boulon
9,81 à 14,71 N·m (100 à 150 kgf·cm)
Fixez solidement l'appareil à l'aide des boulons spéciaux A et B de façon à ce que
l'unité ne tombe pas.
Fr-5
Position de
perçage pour
les boulons
Air
A
AR18
952 mm
Écrou
Vis d'escalier
Écrou
Appareil
20 mm ou
moins
ATTENTION
4. 3. 4. Mise à niveau
Basez la direction horizontale de la mise à niveau sur le haut de l'appareil.
10 mm ou moins
CORRECT
Inclinez légèrement du côté auquel le tuyau de vidange est connecté. L'inclinaison doit
se situer dans une plage de 0 à 10 mm.
Air
CORRECT
5 mm ou moins
Laissez un espace de 100 mm ou plus entre l'orifi ce d'entrée et le plafond.
4. 4. Installation du tuyau de vidange
Installez le tuyau de vidange conformément aux instructions de ce manuel d'instal-
lation et conservez la zone suffi samment chaude pour prévenir la condensation. Les
problèmes de tuyauterie peuvent conduire à des fuites d'eau.
Assurez-vous d'isoler correctement le tuyau de vidange de façon à ce que l'eau ne
s'écoule pas des pièces raccordées.
Le tuyau d'évacuation installé doit présenter une pente descendante d'au moins
1/100.
Ne connectez pas le tuyau d'évacuation dans lequel de l'ammoniac ou d'autres types
de gaz affectant l'appareil sont générés. Une érosion de l'échange de chaleur peut se
produire.
Pour éviter toute tension excessive sur le tuyau de vidange, évitez de le plier ou de le
tordre. (Cela pourrait causer des fuites d'eau.)
4. 4. 1. Comment installer le tuyau d'évacuation
(1) Installez le tuyau d'évacuation (accessoire) sur le port d'évacuation de l'appareil
intérieur. Fixez le collier de serrage autour du tuyau dans la dimension indiquée.
Attachez-le fermement à l'aide du collier de serrage.
(2) Fixez le tuyau d'évacuation (acheté localement). Utilisez un tuyau de PVC dur standard
(VP25) [diamètre extérieur 38 mm] et raccordez-le à l'aide de ruban adhésif (PVC) de
manière à éviter toute fuite.
(3) Vérifi ez la vidange.
(4) Entourez le raccordement du tuyau de vidange à l'aide de l'isolant.
Collier de serrage (Accessoire)
15 mm
Côté PVC souple
5~10 mm
20 mm Tuyau de vidange
Plafond
Niveau
INTERDIT
Niveau
INTERDIT
ATTENTION
ATTENTION
Zone d'ap-
Tuyau d'assem-
plication de
blage (acheté
l'adhésif
localement)
Tuyau d'évacuation (VP25)
(acheté localement)
4 mm ou moins
(Accessoire)
